Allgemeine Bedienung
Der Nachweis benachbarter Stutzen ist nur gültig, wenn alle beteiligten Stutzen als Einzelstutzen nachgewiesen sind!
Berechnung eines Ersatzdurchmessers

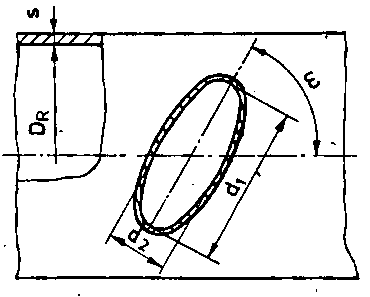

dR Ersatzdurchmesser
cS Summe aller Zuschläge in der Schale
Zur Bestimmung der Ausschnittsverstärkung empfehlen wir folgende Vorgehensweise:
Der Blockflansch wird aufgeteilt in:
·
einen fiktiven Stutzen mit den Abmessungen:
di = Ausschnittdurchmesser
ss = fiktive Stutzenwand: ss = a1
ls = fiktive Stutzenlänge:
·
und einer fiktiven scheibenförmigen Verstärkung
h = fiktive Scheibenhöhe:
b = fiktive Scheibenbreite:
Ist die zulässige Spannung des Blockflansches kleiner als die des Grundkörpers, sind die Verstärkungsflächen im Verhältnis der zulässigen Spannungen zu reduzieren.
Die Vorgehensweise ist die gleiche wie beim aufgesetzten Blockflansch (s. Aufgesetzter Blockflansch ), wobei als fiktive Stutzenwand der Wert:
eingesetzt werden kann.

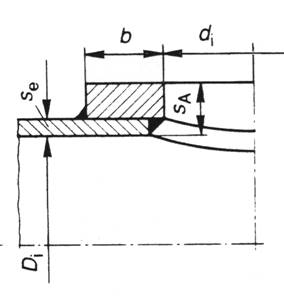

Bild 3a - Eingesetzte Verstärkung oder Blockflansch

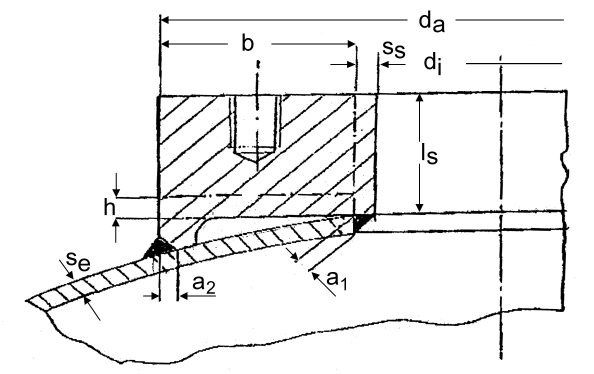

Bild 3b - Blockflansch
|
|
|
|
|
Ausführung a) |
Ausführung b) |
Ausführung c) |
Bild 5 - Rohrförmig verstärkter Ausschnitt
Bild 6 - Ausgehalster Ausschnitt
Bild 9 - Berechnungsschema für zylindrische Grundkörper

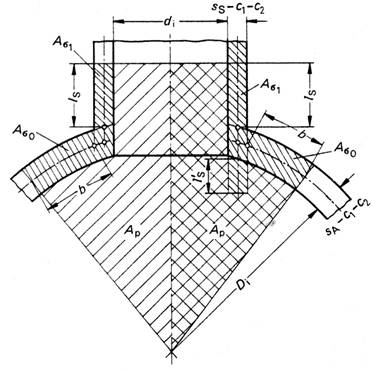

Bild 10 - Berechnungsschema für kugelige Grundkörper

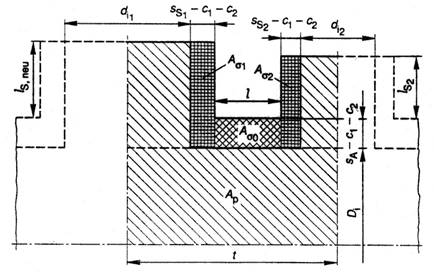

Bild 11 - Berechnungsschema für in Zylinderlängsrichtung benachbarte Ausschnitte

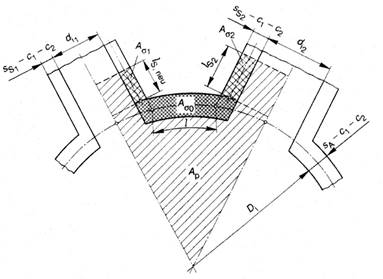

Bild 12 - Berechnungsschema für benachbarte Ausschnitte in Umfangsrichtung des Mantels oder bei Kugeln
|
|
|
|
Ausführung a) |
Ausführung b) |

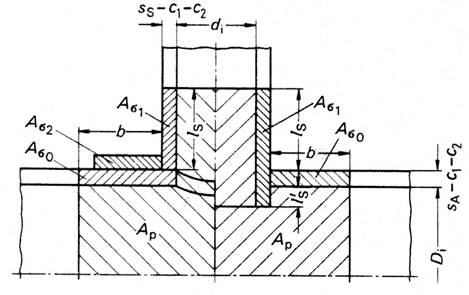

Bild 13 - Scheiben und rohrförmige Verstärkung
