Auszug aus TGL 32903/29
Bild 1
Bild 4
Bild 5
Bild 6
Bild 7
|
dE = d0 – 2 · ST |
für Böden mit Rohren, die über die gesamte Bodendicke befestigt sind |
|
|
|
|
dE = d0 – ST |
für Böden mit Rohren, die nicht über die gesamte Bodendicke befestigt sind |
Bild 8
Bild 9
Bild 10
Bild 11
Bild 12
|
μv = 0,25 |
für glatt eingewalzte Rohre |
|
|
|
|
μv = 0,50 |
Für in Nuten eingewalzte Rohre |
Variablenliste
s. Effektiver Durchmesser dE
s. Kennwert für das Einwalzverfahren
Berechnung des Deckels bei Kammern in geteilter Bauweise:
|
|
|
|
|
Bild 1 |
Bild 4 |
Bild 5 |
|
|
|
|
|
Bild 6 |
Bild 7 |
Bild 1: Kammer in geteilter Bauweise mit geschweißtem Deckel

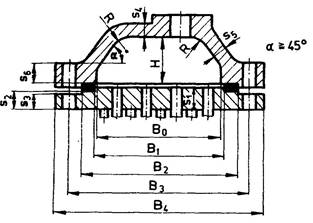

Bilder 4 -6: Kammern in geteilter Bauweise mit gegossenen oder gepressten Deckeln

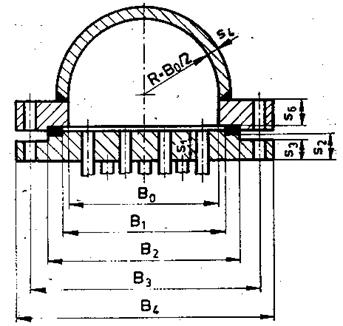

Bild 7: Kammer in geteilter Bauweise mit geschweißtem halbzylindrischem Deckel
Berechnung der Kammern in ungeteilter Bauweise:
|
|
|
|
|
Bild 8 |
Bild 9 |
Bild 10 |
|
|
|
|
|
Bild 11 |
Bild 12 |
Bild 8: Kammern in ungeteilter Bauweise; Geschweißte Kammer mit halbzylindrischer Rückwand

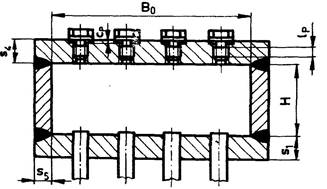

Bild 9: Geschweißte Kammer ohne Trennwände
Bild 10: Gepresst-geschweißte Kammer ohne Trennwände

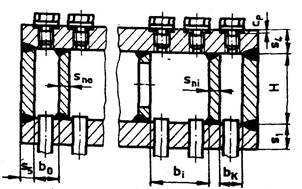

Bild 11: Geschweißte Kammer mit Trennwänden

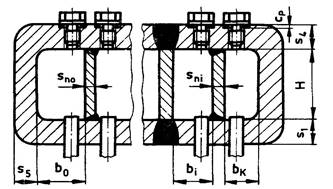

Bild 12: Gepresst-geschweißte Kammer mit Trennwänden
