ENZA DIN EN 13445-3 / 16.12

Auf dieser Seite

DIN EN 13445-3 / 16.12

Konstruktionsform A

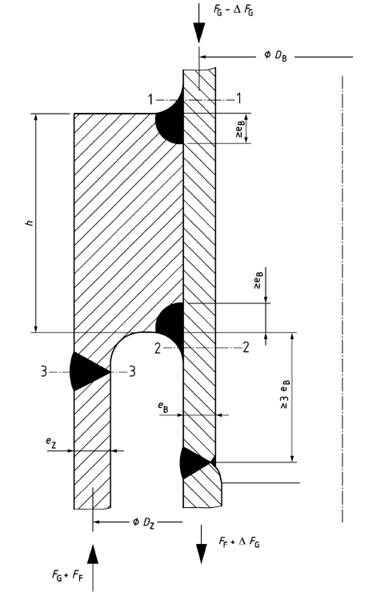

Bild 16.12-1 — Konstruktionsform A: Zargenanschluss über Tragring

(Membrankräfte aus Eigengewicht und Fluidgewicht)


Konstruktionsform B

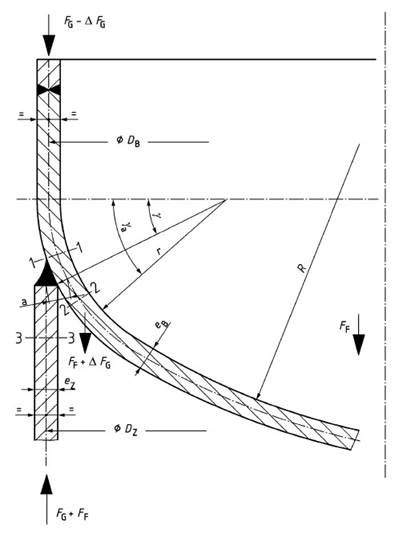

Bild 16.12-2 — Konstruktionsform B: Zargenanschluss im Krempenbereich

(Membrankräfte aus Eigengewicht und Fluidgewicht)


Konstruktionsform C

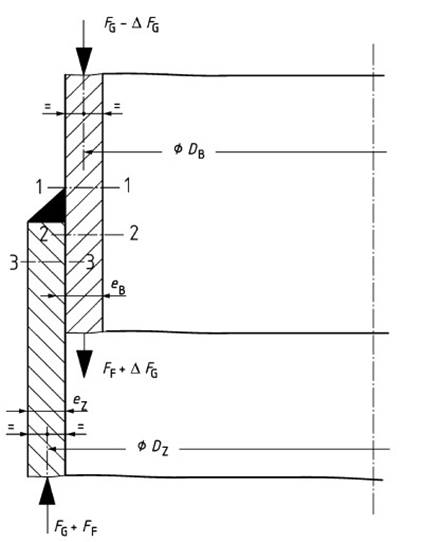

Bild 16.12-3 — Konstruktionsform C: Übergeschobene Standzarge

(Membrankräfte aus Eigengewicht und Fluidgewicht)


Variablenliste

Variable 9 - globale zusätzliche Axialkraft in Schnitt 1-1

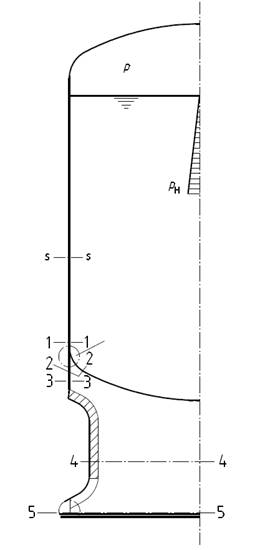

Bild 16.12-4 a— Schematische Darstellung der Standzarge — Schnitte 1-1 bis 5-5

Variable 12 - resultierendes Moment aus äußeren Lasten in Schnitt 1-1

Bild 16.12-4 a— Schematische Darstellung der Standzarge — Schnitte 1-1 bis 5-5

Variable 97 - Halber Öffnungswinkel

Bild 16.12-4 b  Schematische Darstellung der Standzarge — Schnitt 4-4

Variable 99 - Mittlerer Durchmesser der Versteifung

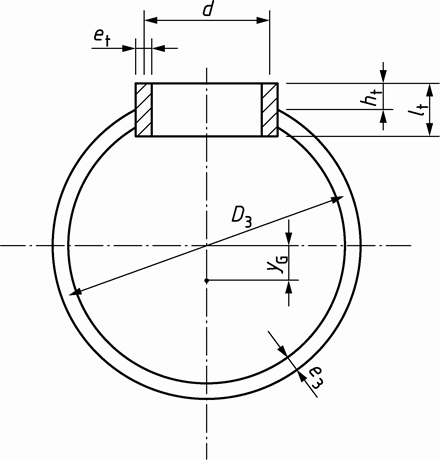

Bild 16.12-5 - Querschnitt der Standzarge mit einem Ausschnitt

Variable 103 - Abstand zwischen neutraler Faser und Schwerpunkt

Bild 16.12-5 - Querschnitt der Standzarge mit einem Ausschnitt

Variable 105 - Gesamtlänge Versteifung

Bild 16.12-5 - Querschnitt der Standzarge mit einem Ausschnitt

Variable 107 - Länge Außenteil der Versteifung

Bild 16.12-5 - Querschnitt der Standzarge mit einem Ausschnitt

Variable 113 – Vertikal an Schnitt 4-4 wirkende Druckkraft

Bild 16.12-4 b  Schematische Darstellung der Standzarge — Schnitt 4-4

Variable 114 - An Schnitt 4-4 wirkendes Biegemoment

Bild 16.12-4 b  Schematische Darstellung der Standzarge — Schnitt 4-4

Variable 119 - Gesamtlänge Versteifung

Bild 16.12-5 - Querschnitt der Standzarge mit einem Ausschnitt

Variable 122 - Halber Öffnungswinkel

Bild 16.12-4 b  Schematische Darstellung der Standzarge — Schnitt 4-4

Variable 128 - Globales Biegemoment in Schnitt 5-5

Bild 16.12-4 a— Schematische Darstellung der Standzarge — Schnitte 1-1 bis 5-5

Variable 129 - Globale Axialkraft in Schnitt 5-5

Bild 16.12-4 a— Schematische Darstellung der Standzarge — Schnitte 1-1 bis 5-5

Variable 259 - Mittlerer Durchmesser der Versteifung

Bild 16.12-5 - Querschnitt der Standzarge mit einem Ausschnitt

Variable 278 - Länge Außenteil der Versteifung

Bild 16.12-5 - Querschnitt der Standzarge mit einem Ausschnitt
