Zum Springer Wärmeatlas 11. Auflage

Tabelle 1 - Gussradiatoren nach DIN 4703, Teil 1, mit Tm = 80°C und TL = 20°C (Bauhöhe BH, Bautiefe BT)

Baumaße der Heizkörper	BH	280	430	430	430	430	580	580	580	580	680	980	980	980
Baumaße der Heizkörper	BT	250	70	110	160	220	70	110	160	220	160	70	160	220
Norm-Wärmeleistung je Glied in W		92	55	70	93	122	68	92	126	162	147	111	204	260

Tabelle 2 - Stahlradiatoren nach DIN 4703, Teil 1, mit Tm = 80°C und TL = 20°C

Baumaße der Heizkörper	BH	300	300	400	400	400	600	600	600	1000	1000	1000
Baumaße der Heizkörper	BT	160	250	110	160	220	110	160	220	110	160	220
Norm-Wärmeleistung je Glied in W		50	77	55	74	99	73	99	128	122	157	204

Tabelle 3 - Stahlrohrradiatoren nach DIN 4703, Teil 1, mit Tm = 80°C und TL = 20°C; Rohrdurchmesser 25 mm, Gliedbaulänge 46 mm

	Norm-Wärmeleistung je Glied in W
BT	2säulig 64	3säulig 101	4säulig 139	5säulig 177	6säulig 215
BH
190	19	27	35	41	47
300	29	41	53	64	76
350	34	48	63	74	88
400	38	55	70	85	100
450	44	62	78	97	113
500	49	69	87	107	126
550	55	74	95	117	138
600	59	81	104	127	151
750	74	101	128	157	184
900	90	119	150	185	219
1000	98	131	166	204	241
1100	107	143	181	221	263
1200	116	156	197	240	280
1500	142	192	242	288	335
1800	167	228	287	343	399
2000	188	254	319	378	442
2500	233	316	395	465	541
2800	261	352	440	516	602

Tabelle 4 - Schmalsäulenradiatoren (Beispiel) mit ΔT = 60 K

Baumaße der Heizkörper	BH	472	572	672	972
Baumaße der Heizkörper	BT	72	72	72	72
Norm-Wärmeleistung je Glied in W		45	54	63	92

Tabelle 5 - Faltenradiatoren (Beispiel) mit ΔT = 60 K; Sektionslänge 30 mm

Baumaße der Heizkörper	BH	450			600			1000
Baumaße der Heizkörper	BT	40	80	100	40	80	100	40	80	100
Norm-Wärmeleistung in W je m		904	1352	1525	1149	1704	1951	1809	2689	3077

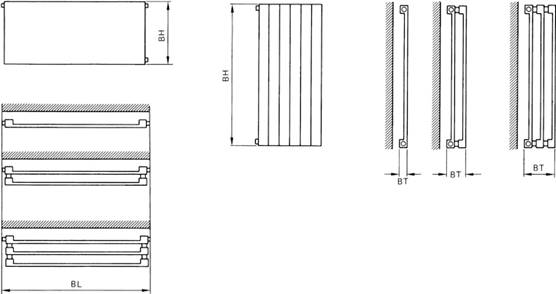

Tabelle 6 - Plattenheizkörper nach DIN 4703, Teil 1, ΔT = 60 K; glattwandig, Plattendicke (25 ± 3) mm, lichter Abstand ≥35 mm (ohne Abdeckgitter)

Bauhöhe in mm		200	300	400	500	600	700	800	900
Normwärmeleistung in W/m	einreihig	267	400	525	650	773	893	1010	1125
	zweireihig	454	673	881	1078	1263	1436	1599	1750
	dreireihig	641	943	1237	1506	1753	1979	2188	2357

Tabelle 7 - Plattenheizkörper nach DIN 4703, Teil 1, ΔT = 60 K; vertikal profiliert, Plattendicke (18 ± 3) mm, Profilabwicklung mindestens 10% größer als Plattenlänge, Profilhöhe ≥ Bauhöhe minus 100 mm (ohne Abdeckgitter), lichter Abstand ≥35 mm

Bauhöhe in mm		200	300	400	500	600	700	800	900	1000
Normwärmeleistung in W/m	einreihig	294	425	556	684	810	935	1058	1180	1300
	zweireihig	500	727	945	1157	1360	1556	1744	1924	2093
	dreireihig	706	1029	1334	1630	1910	2177	2430	2668	2886

Tabelle 8 - Plattenheizkörper (Beispiel), vertikal profiliert, mit auf Sicken geschweißten Konvektionsblechen (KB), Plattendicke 18 mm (ohne Abdeckgitter), ΔT = 60 K

	Norm-Wärmeleistung in W je m
BH	350	500	600	900
einreihig, mit 1 KB, BT 43 mm	670	925	1087	1549
zweireihig, mit 2 KB, BT 80 mm	1211	1586	1870	2850
dreireihig, mit 3 KB, BT 142 mm	1773	2460	2882	3956

Tabelle 9 – Plattenheizkörper (Beispiel), vertikal profiliert, mit auf wasserführenden Kanälen geschweißten Konvektionsblechen (KB), Plattendicke 15 mm (ohne Abdeckgitter), ΔT = 60 K

	Norm-Wärmeleistung in W je m
BH	260	390	520	650	900
einreihig, mit 2 KB, BT 60 mm	787	1125	1433	1705	2129
zweireihig, mit 4 KB, BT 130 mm	1456	2018	2540	2999	3732
dreireihig, mit 6 KB, BT 190 mm	2129	2848	3575	–	–

Tabelle 10 - Rohrheizkörper (nach DIN 4703, Ausg. April 1944 zurückgezogen), glattwandig, waagerecht, ΔT = 60 K

		Norm-Wärmeleistung je Rohr und je m in W
Rohrdurchmesser		Einzelrohre	mehrere Einzelrohre übereinander
Zoll	DN
1	25	87	77
1,5	40	120	100
2	50	144	116

Tabelle 11 - Rippenrohrkonvektoren (Beispiel), Bauhöhe 70 mm, einlagig, mit Schacht (Schachthöhe SH), ΔT = 60 K

	Norm-Wärmeleistung je m (Gesamtlänge) in W
SH	BT	50	100	150	200	250	300
300		311	641	927	1166	1355	1499
600		521	1080	1553	1967	2358	2745
1200		657	1343	1971	2583	3186	3769

Tabelle 12 - Rippenrohrkonvektoren (Beispiel), Bauhöhe 160 mm, zweilagig, mit Schacht (Schachthöhe SH), ΔT = 60 K

	Norm-Wärmeleistung je m (Gesamtlänge) in W
SH	BT	100	150	200	250	300
300		884	1152	1384	1589	1767
600		1422	1962	2475	2925	3294
1200		1895	2678	3432	4167	4890

Tabelle 13 - Deckenstrahlplatten (Beispiel), eingebaut in 6 m Höhe, Wärmeabgabe nur nach unten (Rohrabstand RA, Plattenbreite PB), ΔT = 60 K

	Norm-Wärmeleistung je m in W
RA	150				250
PB	450	600	750	900	485	720	955
Norm-Wärmeleistung je m in W	287	358	445	527	219	320	420
