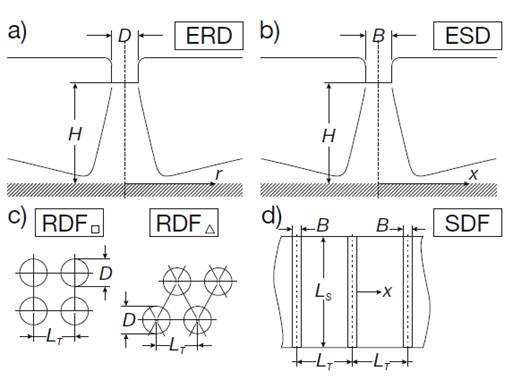

a) Einzelrunddüse (ERD), b) Einzelschlitzdüse (ESD), c) Runddüsenfeld (RDF), d) Schlitzdüsenfeld (SDF)

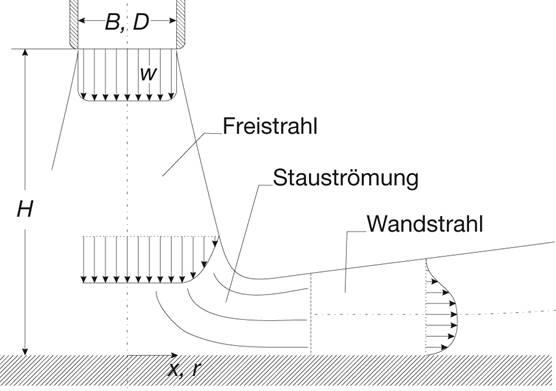

Prallströmung aus Schlitz- oder Runddüsen
Mit der Nebenbedingung H = konstant ergeben sich für
Rund- und Schlitzdüsenfelder
(D = 2 · B) näherungsweise die gleichen optimalen Maße:
Dopt = 0,2 · H
LT,opt = 1,4 · H
Bei scharfkantigen Loch- und Schlitzdüsen schnürt sich der Strahl am Austritt auf einen um den Faktor e geringeren Querschnitt ein.

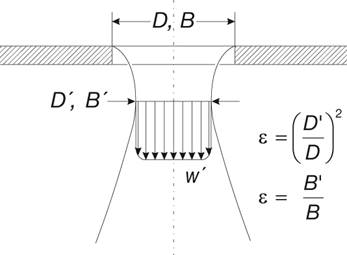

Strahlenkontraktion bei Loch- und Schlitzblenden
Der Durchmesser eines runden Strahles aus einer Lochblende ist also
D¢
=
·D
und die Weite eines ebenen Strahles aus einer Schlitzblende ist
B¢ = e ·B
Der Kontraktionskoeffizient e hat für scharfkantige Blenden den Wert
eBlende = 0,61
s. Einfluss der Düsenform (Kontraktionskoeffizient e)
