Kolonnenstatik mit dem Modul KSTA

Für eine 20 m hohe Kolonne muss das Einspannmoment ermittelt werden. Die Kolonne wird im Freien aufgestellt, die Windbelastung wird nach der DIN 1055 Teil 4 ermittelt. Da die Kolonne mit einem Außendurchmesser von 750 mm relativ schlank ist, wird sie beim Bühnendurchtritt auf 12 m geführt. Die Führungslager werden mit 5 mm Spiel ausgebildet.

Zusätzliche Angaben:

            Islolationsdicke = 100 mm

            Berechnungsdruck im Kolonnenboden 6.3 bar

Wie groß sind das Einspannmoment, das Moment am Ende einer 1,2 m hohen Standzarge und die Spannungen am Zargenanschluss?

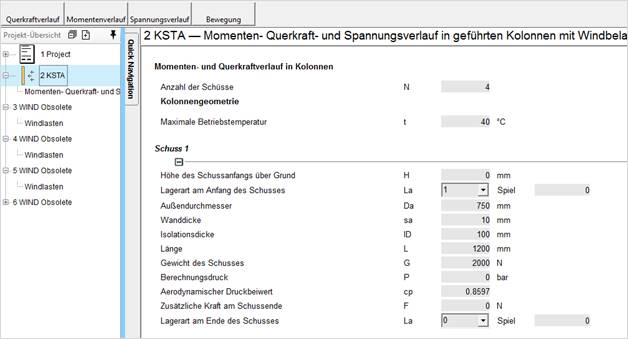

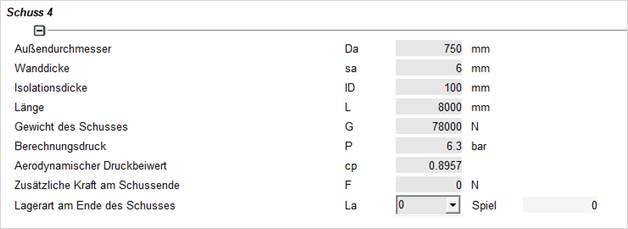

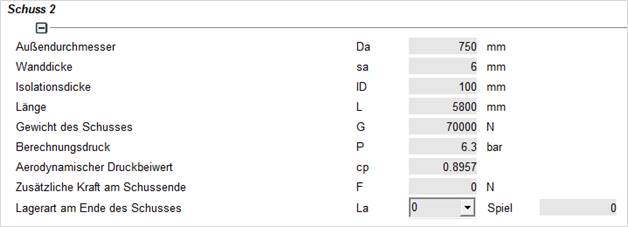

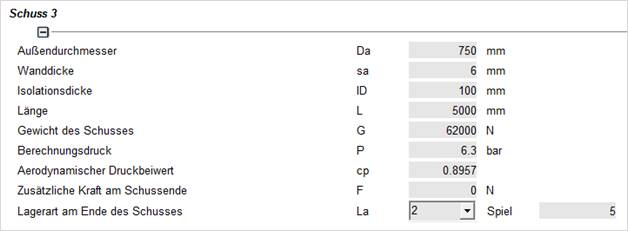

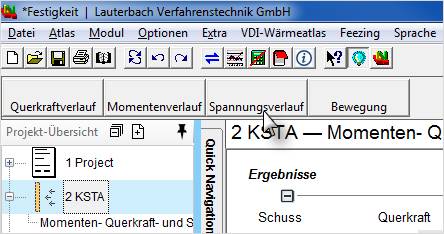

Nach der vollständigen Eingabe der Kolonnenkopfdaten startet die Berechnung (Blaues Fenster)

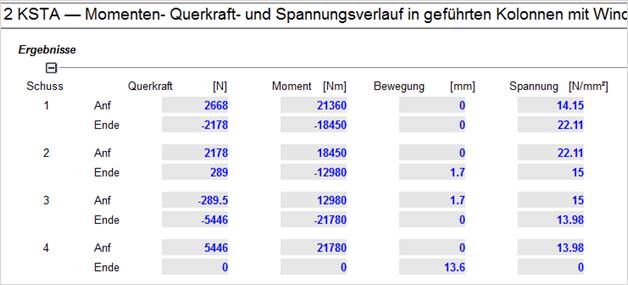

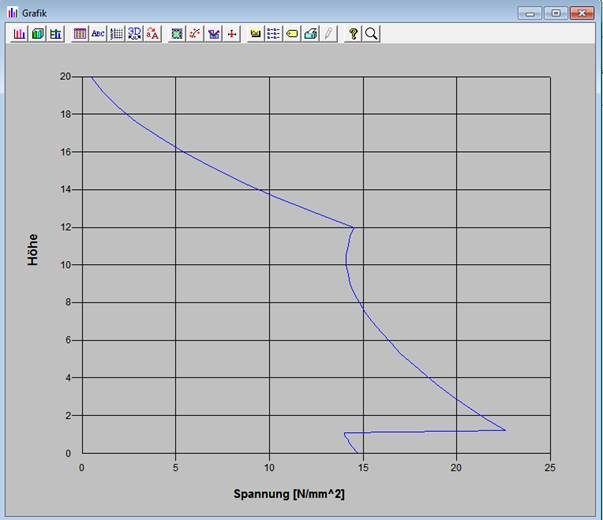

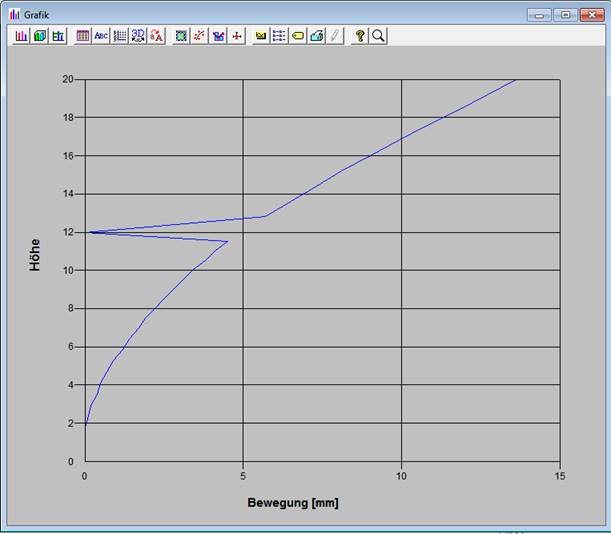

Die Ergebnisse werden in die Maske übernommen.
