LB
Aus: Walter Bierwerth, Tabellenbuch Chemietechnik, 11. Auflage, Verlag EUROPA-LEHRMITTEL, Europa Nr. 70717, S439 ff
Aufgabenstellung:
In einem Gemisch aus Benzol und Toluol soll durch kontinuierliche Rektifikation der Massenanteil an Benzol angereichert werden.

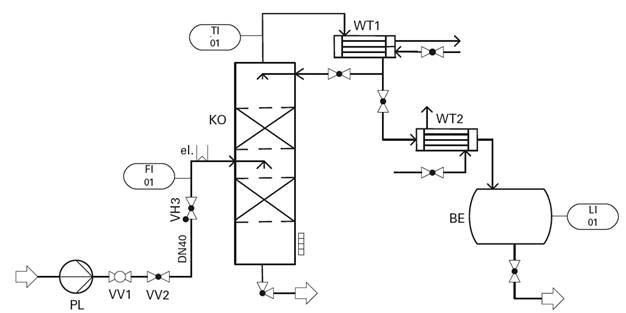

Die Anlage ist im Fließbild (Fließschema) dargestellt.
Das Gemisch (reines Zweistoffgemisch, ϑV = 20 °C) fällt mit folgender Zusammensetzung zur Trennung an:
|
Benzol: Massenanteil |
w1 = 25 % |
|
Toluol: |
w2 = 75 % |
Betriebsvorgaben:
Gewünschte Anreicherung: w1 = 0,95 (Kolonnenkopf), der Sumpfablauf soll noch maximal w1 = 0,05 Benzol enthalten.
|
Volumenstrom Zulauf (Feed): |
qV = 80 L/min |
|
Länge der Zuleitung (gerade Rohrleitungsstücke): |
L = 15 m |
|
Höhendifferenz Feedpumpe/Kolonneneinspeisung (geodätische Höhe): |
z = 4 m |
Zulauf zur Kolonne: siedend flüssig
Ablauf aus dem Kopfkondensator: siedend flüssig
Abkühlung des Destillats im Destillatkühler auf ϑ = 40 °C
Kühlwasser steht mit einer relative konstante Zulauftemperatur von ϑ = 20 °C zur Verfügung und soll beim Austritt aus der Anlage nicht wärmer als ϑ = 30 °C sein.
Die Kolonne wird bei Normaldruck betrieben.
Auszulegende Bauteile:
Kreiselpumpe (Feedpumpe): Erforderliche Pumpenleistung über Druckverlust in der Zuleitung
Gemischvorwärmer (elektrische Rohrbeheizung, induktiv): erforderliche Heizleistung?
Trennkolonne (Füllkörperkolonne): erforderliche Anzahl der theoretischen Stufen nach McCabe-Thiele
Kopfkondensator (Rohrbündel-Wärmeaustauscher): erforderliche Austauschfläche
Destillatkühler (Rohrbündel-Wärmeaustauscher): erforderliche Austauschfläche
Destillatvorlage (liegender zylindrischer Pufferbehälter mit Klöpperböden): Füllstandsdiagramm qV = f(h)
Erforderliche Armaturen und sonstige Rohrleitungsteile in der Feedleitung:
2 Bögen (Krümmer) 90°, R/d = 4
1 Durchgangsventil (DIN-Ventil)
1 Absperrhahn (Kugelhahn), 50 % geöffnet
1 Rückschlagventil
1 Wirbelzähler
Bestimmung der Nennweite für die Feedleitung S. 182
Mit gewählter Richtgeschwindigkeit v = 1 m/s (S. 210)
Gewählt: Rohr 42,4 × 1,6 (S. 190) mit di = da – 2 · s = 42,4 mm – 2 · 1,6 mm = 39,2 mm

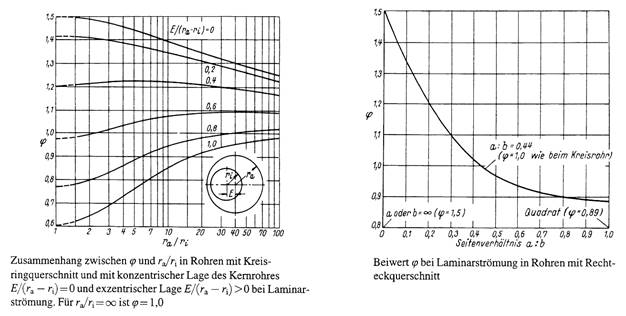

Absolute Rauigkeit K für verschiedene Materialien in mm
|
Glas, Blei-, Kupfer-, Messingrohre gezogen |
|
0 – 0,0015 |
|
Stahlrohre gezogen |
neu |
0,04 (0,02 – 0,1) |
|
nach längerem Gebrauch gereinigt |
0,15 – 0,20 |
|
|
mäßig verrostet oder leichte Verkrustungen |
≤ 0,40 |
|
|
starke Verkrustungen |
≤ 3,0 |
|
|
Stahlblech verzinkt Stahlrohre verzinkt |
glatt (Lüfterrohre) |
0,07 |
|
normal galvanisiert |
0,15 |
|
|
Stahlrohre geschweißt |
neu |
0,05 (bis 0,1) |
|
neu, bituminiert |
0,05 |
|
|
gebraucht, gereinigt |
0,15 – 0,20 |
|
|
gleichmäßig verrostet |
≤ 0,40 |
|
|
leichte Verkrustung |
1 – 1,5 |
|
|
starke Verkrustung |
2 – 4 |
|
|
Stahlrohre genietet |
|
0,9 (0,5 – 10) |
|
Gussrohre |
neu |
0,26 (bis 1) |
|
neu, bituminiert |
0,10 – 0,15 |
|
|
angerostet |
1,0 – 1,5 |
|
|
verkrustet |
1,4 – 4,0 |
|
|
Betonrohre |
Glattstrich |
0,3 (bis 0,8) |
|
Rau |
1,2 (bis 3) |
|
|
Asbest-Zement-Rohre |
(Eternit; Toschi) |
0,05 –0,1 |
|
Bretter |
ungehobelt |
0,7 |
|
gehobelt |
0,2 |
|
|
Backsteinmauerwerk |
normal gefügt |
1,3 |
|
Kunststoffrohre |
|
≤ 0,0015 |
Anhaltswerte für die Geschwindigkeit verschiedener Medien in Rohren
|
Medium |
|
w in m/s |
|
Öl |
in Leitungen |
1 - 2 |
|
Wasser |
in längeren Leitungen |
0.5 - 1 |
|
in Wärmeübertrager-Rohren |
1 - 3 |
|
|
nach Kolbenpumpen |
1 - 2 |
|
|
nach Kreiselpumpen |
1.5 - 3 |
|
|
vor Turbinen |
2 - 7 |
|
|
Gase |
bei niederen Drücken |
5 - 30 |
|
bei Mitteldruck |
5 - 20 |
|
|
bei Hochdruck |
3 - 6 |
|
|
Pressluft |
in Leitungen |
2 - 4 |
|
Dampf |
1 - 10 bar |
15 - 20 |
|
10 - 40 bar |
20 - 40 |
|
|
40 - 125 bar |
30 - 60 |

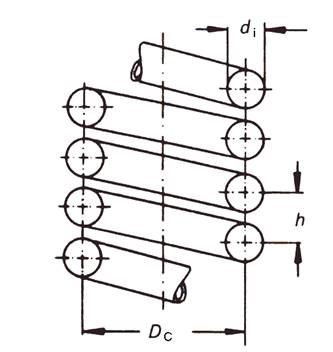

Geometrie einer Rohrwendel
