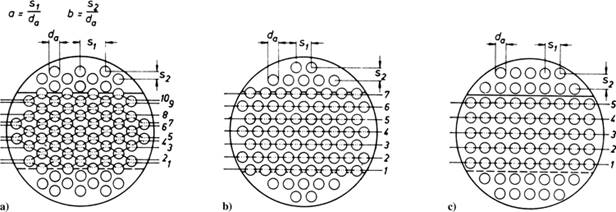

Ermittlung der Anzahl der Hauptwiderstände nW in der Querströmung

https://static-content.springer.com/image/chp%3A10.1007%2F978-3-642-19981-3_49/MediaObjects/978-3-642-19981-3_49_Fig6_HTML.jpg

a) versetzte Rohranordnung mit dem engsten Querschnitt in der Diagonalen



b) versetzte Rohranordnung mit dem engsten Querschnitt senkrecht zur Anströmrichtung


c) fluchtende Rohranordnung,

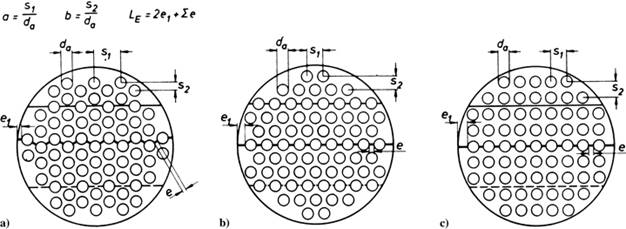

Ermittlung der kürzesten Verbindungsstrecke LE

https://static-content.springer.com/image/chp%3A10.1007%2F978-3-642-19981-3_49/MediaObjects/978-3-642-19981-3_49_Fig3_HTML.jpg

a) versetzte Rohranordnung mit dem engsten Querschnitt in der Diagonalen,

  ;

b) versetzte Rohranordnung mit dem engsten Querschnitt senkrecht zur Anströmrichtung,

c) fluchtende Rohranordnung,

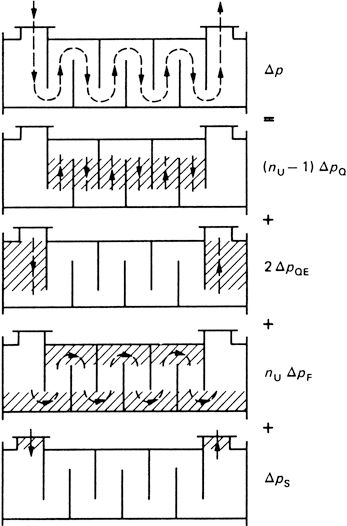

Unterteilung des Außenraumes eines Rohrbündel-Wärmeübertragers in Zonen

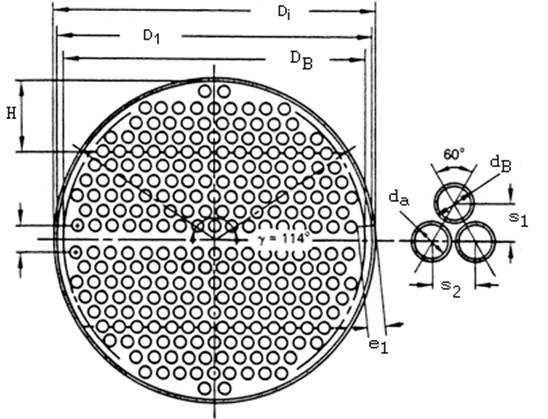

Querschnitt eines Wärmeübertragers


Variablen

Variable 13 – Anzahl der Hautwiderstände in der Querströmungszone

s. Ermittlung der Anzahl der Hauptwiderstände nW in der Querströmung

Variable 14 – Anzahl der Hautwiderstände in der Endströmungszone

s. Ermittlung der Anzahl der Hauptwiderstände nW in der Querströmung

Variable 63 – Abstand der äußeren Rohre zum Mantel

s. Ermittlung der kürzesten Verbindungsstrecke LE

Variable 77 – Anzahl der Verbindungsstrecken

s. Ermittlung der kürzesten Verbindungsstrecke LE

Variable 162 – Summe der Länge der horizontalen Stützstäbe

In jedem zweiten horizontalen Zwischenraum zwischen den Rohrreihen ein Stützstab mit einem runden Querschnitt waagerecht und quer zu den Rohren eingesetzt. Der Durchmesser dS jedes Stützstabs ist gleich dem Zwischenraum zwischen den Rohrreihen.

Damit berühren sich die Rohre und die Stützstäbe. Ein vollständiger Satz von Stützgittern besteht aus vier nacheinander in Längsrichtung senkrecht zur Mittellinie des Wärmeübertragers gebauten Stützgittern mit einem Abstand SStG zwischen den einzelnen Stützgittern. Im ersten Stützgitter sind die Stützstäbe des Stützgitters horizontal angeordnet; im nachfolgenden zweiten Stützgitter sind sie vertikal angeordnet. Im dritten und im vierten Stützgitter sind die Stützstäbe ebenfalls horizontal bzw. vertikal angeordnet; sie unterscheiden sich jedoch von dem ersten und dem zweiten Stützgitter dadurch, dass die Stützstäbe in den Zwischenräumen zwischen den Rohrreihen eingesetzt sind, die im ersten und im zweiten Stützgitter frei von Stützstäben sind. Die vier Stützgitter bilden damit eine Einheit, die beliebig entlang der Rohre im Rohrbündel wiederholt werden kann.

Variable 171 – Ausführung

Ausführung „CM“

Ausführung „CS“

Abb. 11: Zwei Wärmeübertrager mit kontinuierlichen Spiral-Umlenkblechen bei gleicher Geometrie, gleichen Abmessungen und unterschiedlicher Position der Stutzen



Variable 188 – Summe der Länge der vertikalen Stützstäbe

In jedem zweiten horizontalen Zwischenraum zwischen den Rohrreihen ein Stützstab mit einem runden Querschnitt waagerecht und quer zu den Rohren eingesetzt. Der Durchmesser dS jedes Stützstabs ist gleich dem Zwischenraum zwischen den Rohrreihen.

Damit berühren sich die Rohre und die Stützstäbe. Ein vollständiger Satz von Stützgittern besteht aus vier nacheinander in Längsrichtung senkrecht zur Mittellinie des Wärmeübertragers gebauten Stützgittern mit einem Abstand SStG zwischen den einzelnen Stützgittern. Im ersten Stützgitter sind die Stützstäbe des Stützgitters horizontal angeordnet; im nachfolgenden zweiten Stützgitter sind sie vertikal angeordnet. Im dritten und im vierten Stützgitter sind die Stützstäbe ebenfalls horizontal bzw. vertikal angeordnet; sie unterscheiden sich jedoch von dem ersten und dem zweiten Stützgitter dadurch, dass die Stützstäbe in den Zwischenräumen zwischen den Rohrreihen eingesetzt sind, die im ersten und im zweiten Stützgitter frei von Stützstäben sind. Die vier Stützgitter bilden damit eine Einheit, die beliebig entlang der Rohre im Rohrbündel wiederholt werden kann.
