S31
|
Ausführung D Doppelring mit Stegen |
Ausführung P Fußring und Pratzen |
|
|
|
||
|
|
|
|
|
a) Einzelheiten der Schweißnähte sind in dieser Norm nicht festgelegt |
c3 ≈ c2 |
Fmax = Zugkraft je Ankerschraube |
|
2) Für die Anbringung der Blitzschutzerdung bis Nenndurchmesser 1 000 mm eine Bohrung, darüber zwei diametral gegenüberliegende Bohrungen |
||
Bild 2: Fußring (dargestellt ist Ausführung S)
|
Ausführung S |
Ausführung L |
|
|
|
|
Dargestellt Fußring mit Pratzen |
|
|
Ankerschlitz bzw. -bohrung achsenfrei gesetzt und symmetrisch zur Hauptachse angeordnet. |
|
|
|
|
Bild 3: Ausführung S mit Ankerschlitz und Ausführung L mit Ankerbohrung
Wird der lichte Abstand zwischen den Ankerpratzen kleiner als 1,5mal Plattenbreite (f2), so ist hier aus konstruktiven Gründen ein geschlossener Ring (Doppelring) zu verwenden.

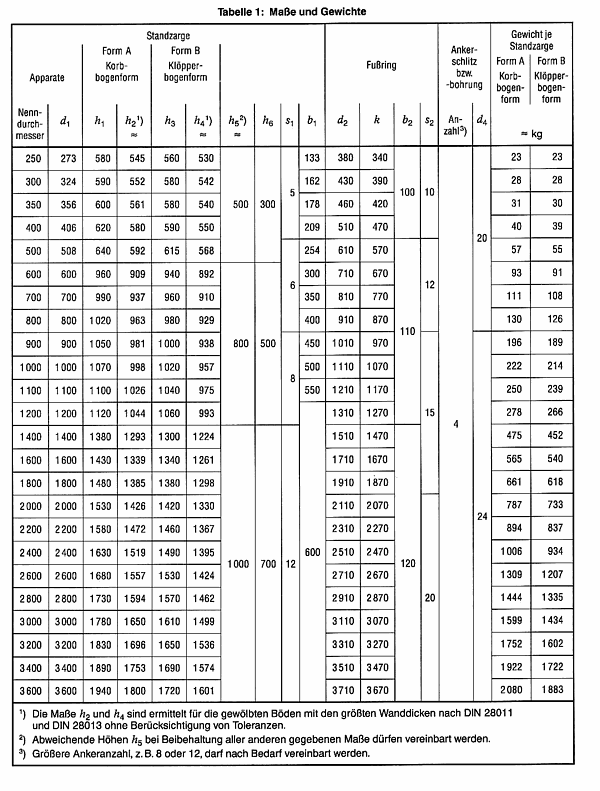

Tabelle 1: Maße und Ankerschraubenkräfte
Das Maß s1 (siehe Bild 2) muss bei der statischen Berechnung ermittelt werden und muss auch mit den Reaktionskräften aus der Verankerung überprüft werden.
|
Schrauben- |
c1 |
c2 |
d6 |
d7 |
e |
f1 |
f2 |
g |
h7 |
s2 |
s4 |
s5 |
Fmax |
|
|
1 0038 |
1 0570 |
|||||||||||||
|
M24 |
80 |
60 |
28 |
32 |
60 |
120 |
180 |
45 |
300 |
35 |
25 |
12 |
35,4 |
53,1 |
|
M30 |
95 |
75 |
35 |
40 |
70 |
130 |
190 |
55 |
56,6 |
84,9 |
||||
|
M36 |
110 |
85 |
42 |
48 |
80 |
160 |
220 |
65 |
16 |
82,8 |
124,2 |
|||
|
M42 |
125 |
100 |
48 |
54 |
90 |
170 |
250 |
75 |
400 |
40 |
30 |
102,1 |
154,4 |
|
|
M48 |
140 |
110 |
56 |
64 |
100 |
180 |
260 |
85 |
134,6 |
203,4 |
||||
|
M56 |
155 |
125 |
66 |
76 |
120 |
220 |
300 |
95 |
45 |
35 |
20 |
186,2 |
281,4 |
|
|
M64 |
175 |
140 |
74 |
84 |
130 |
230 |
330 |
105 |
500 |
50 |
40 |
246,3 |
372,3 |
|
|
M72 x 6 |
195 |
155 |
82 |
92 |
140 |
240 |
340 |
115 |
55 |
45 |
321,2 |
485,6 |
||
|
M80 x 6 |
215 |
165 |
93 |
106 |
160 |
280 |
380 |
125 |
60 |
50 |
25 |
405,0 |
612,2 |
|
|
1) Werkstoff-Nr nach DIN EN 10025 2) Die Maße s2, s4, s5 sind Anhaltswerte nur für die Projektierungsphase. Im Auftragsfall können sie nach AD-Merkblatt S 3/1 rechnerisch ermittelt werden. Hierbei sind auch die darin geforderten geometrischen Bedingungen zu beachten. |
||||||||||||||
Die Werte für die maximale Zugkraft der Ankerschraube Fmax in Tabelle 1 wurden mit den Streckgrenzen fy,b,k bei 20°C, einem Sicherheitsbeiwert S = 2,2 und dem Kernquerschnittnach DIN 13-28 ermittelt
Allgemeintoleranzen nach 28007-1 und DIN 8570-D
|

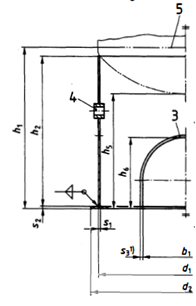

Form A Korbbogenform |

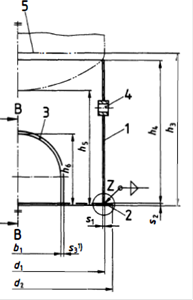

Form B Klöpperbogenform |
|
|
|
|
|
|
B-B vergrößert |
Fußring mit Ankerbohrung |
Fußring mit Ankerschlitz |
|
|
|
|
|
Standzargenöffnung um 90° gedreht |
|
|
|
|
|
|
|
1 Zarge |
5 Referenzlinie |
|
|
2 Fußring |
6 Ankerschlitz |
Achsenfrei gesetzt und symmetrisch zur Hauptachse angeordnet |
|
3 Besichtigungsöffnung mit Randverstärkung |
7 Ankerbohrung |
|
|
4 Ventilationslöcher: Bis Nenndurchmesser 1 000 mm mindestens 2 Stück, Durchmesser 60 mm, ab Nenndurchmesser 11 00 mm 4 Stück, Durchmesser 1 00 mm. Die Ventilationslöcher müssen so hoch wie möglich angeordnet sein. |
8 Anschluss für Erdung für Form A und Form B |
|
|
1) festzulegende Maße b3, b4 und s3
|
||
Bild 1: Apparat mit gewölbtem Boden
