Berechnungsbeispiele
Kreiszylinderschale mit konstanter Wanddicke, beidseitig radial unverschieblicher, axial verschieblicher Rand

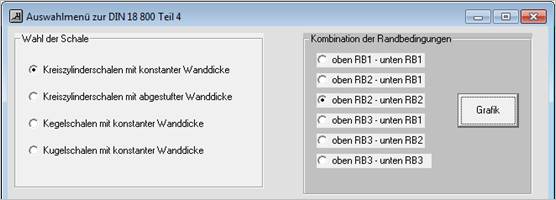

Entsprechend der Vorgaben ist zunächst die Auswahl im Auswahlmenü zu treffen. Durch Anwählen der Grafik im Auswahlmenü werden verschiedene Beispiele angezeigt.
In diesem Berechnungsbeispiel wird "Kreiszylinderschale mit konstanter Wanddicke" und "oben RB2 – unten RB2" gewählt. Mit "Weiter" gelangen Sie in die Ein- / Ausgabemaske der Berechnung und können dort die notwendigen weiteren Eingaben durchführen
1. Die bekannten Eingabedaten werden in beliebiger Reihenfolge in die entsprechenden Felder der Eingabemaske eingetragen. Mögliche Rechenschritte werden sofort ausgeführt.

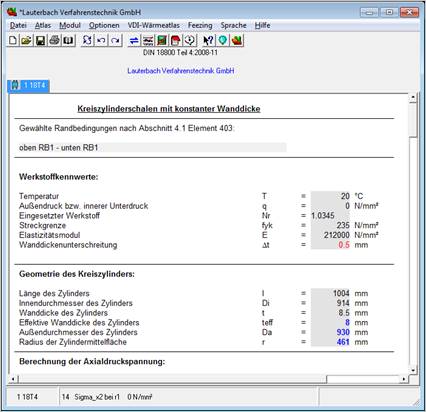

2. Anzeige der Eingabemaske mit Eingabewerten und berechneten Werten
3. Oft führen mehrere Wege zum Ziel.
4. Sie können z.B. die Wanddicke und die Wanddickenunterschreitung angeben, um durch das Programm die effektive Wanddicke zu ermitteln. Ist die Wanddickenunterschreitung jedoch Null oder der Wert der Mindestwanddicke des Apparates liegt Ihnen explizit vor, so können Sie auch direkt die effektive Wanddicke eingeben und die Felder Wanddicke und Wanddickenunterschreitung frei lassen.

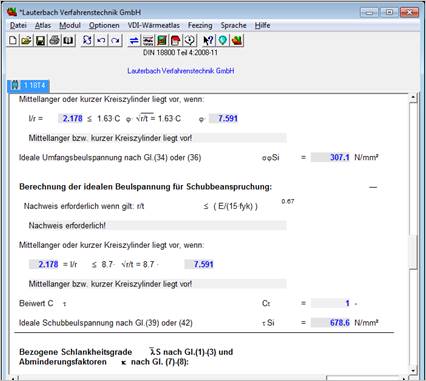

5. Im unteren Teil der Maske finden Sie Berechnungsergebnisse angezeigt!
Berechnung der Beulsicherheit nach DIN 18800 Teil 4 für den zylindrischen Teil (Position 1) eines Tanks.
|
Messlänge l |
1004 |
mm |
|
Breitenradius der Schalenmittelfäche r |
461 |
mm |
|
Behälterwanddicke t |
8 |
mm |
|
Elastizitätsmodul E des Behälterwerkstoffes |
186000 |
N/mm2 |
|
Streckgrenze fy,k des Behälterwerkstoffes |
185 |
N/mm2 |
|
Maximale Axialkraft FA(max) |
15000 |
N |
|
Maximale Querkraft FQ(max) |
680 |
N |
Die Berechnung wird automatisch vorgenommen, sobald die Eingabewerte eine Berechnung ermöglichen. Eingabewerte sind schwarz und berechnete Werte blau / fett eingetragen.
Im Beispiel wurden Innen- und Außendurchmesser des Zylinders aus den Eingabewerten Radius und effektive Wanddicke errechnet.
