Variablen
|
Windzone |
vb,0 in m/s |
qb,0 in kN/m² |
|
1 |
22,5 |
0,316 |
|
2 |
25,0 |
0,391 |
|
3 |
27,5 |
0,473 |
|
4 |
30,0 |
0,563 |

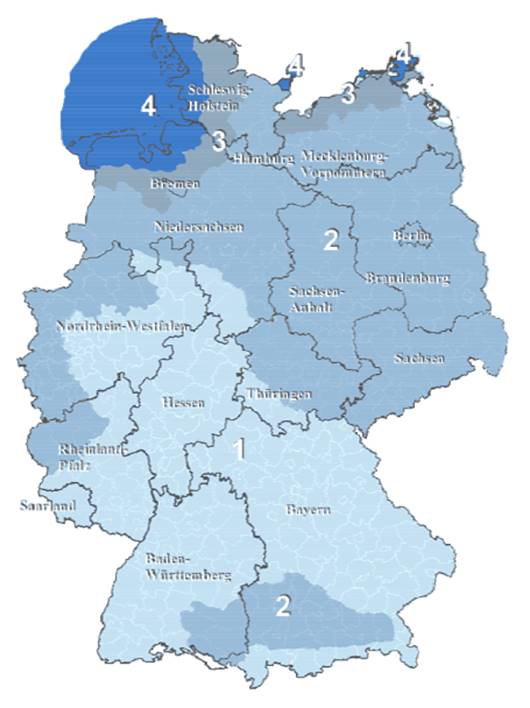

Bild NA.A.1 — Windzonenkarte für das Gebiet der Bundesrepublik Deutschland
Aus: DIN EN 1991-1-4/NA:2010-12
Tabelle NA.B.3 — Vereinfachte Geschwindigkeitsdrücke für Bauwerke bis 25 m Höhe
|
Windzone |
Geschwindigkeitsdruck qp in kN/m² bei einer Gebäudehöhe h in den Grenzen von |
|||
|
h £ 10m |
10 m < h £ 18 m |
18 m < h £ 25 m |
||
|
1 |
Binnenland |
0,50 |
0,65 |
0,75 |
|
2 |
Binnenland |
0,65 |
0,80 |
0,90 |
|
Küste und Inseln der Ostsee |
0,85 |
1,00 |
1,10 |
|
|
3 |
Binnenland |
0,80 |
0,95 |
1,10 |
|
Küste und Inseln der Ostsee |
1,05 |
1,20 |
1,30 |
|
|
4 |
Binnenland |
0,95 |
1,15 |
1,30 |
|
Küste der Nord- und Ostsee und Inseln der Ostsee |
1,25 |
1,40 |
1,55 |
|
|
Inseln der Nordsee |
1,40 |
— |
— |
|
Tabelle NA.B.1 — Geländekategorien
|
Geländekategorie I Offene See; Seen mit mindestens 5 km freier Fläche in Windrichtung; glattes, flaches Land ohne Hindernisse
Rauigkeitslänge z0 = 0,01 m Profilexponent α = 0,12 |
|
|
Geländekategorie II Gelände mit Hecken, einzelnen Gehöften, Häusern oder Bäumen, z. B. landwirtschaftliches Gebiet
Rauigkeitslänge z0 = 0,05 m Profilexponent α = 0,16 |
|
|
Geländekategorie III Vorstädte, Industrie- oder Gewerbegebiete; Wälder
Rauigkeitslänge z0 = 0,30 m Profilexponent α = 0,22 |
|
|
Geländekategorie IV Stadtgebiete, bei denen mindestens 15 % der Fläche mit Gebäuden bebaut sind, deren mittlere Höhe 15 m überschreitet
Rauigkeitslänge z0 = 1,05 m Profilexponent α = 0,30 |
|
Aus: DIN EN 1991-1-4/NA:2010-12
Tabelle 7.14 — Erhöhungsfaktor κ für in Reihe angeordnete Kreiszylinder
|
a/b |
κ |
|
|
2,5 < a/b < 3,5 |
1,15 |
|
|
3,5 < a/b < 30 |
|
|
|
a/b > 30 |
1,00 |
|
|
a Abstand b Durchmesser |
||
|
ANMERKUNG Für a/b < 2,5 dürfen die Werte für den Erhöhungsfaktor κ im Nationalen Anhang festgelegt werden. |
||
