Berücksichtigung von äußeren Scherkräften und eines äußeren Torsionsmoments durch ein erhöhtes Anzugsmoment
Um in der Flanschverbindung eine Querkraft Q (senkrecht zur Rohrachse) und ein Torsionsmoment Mt durch Reibschluss übertragen zu können, muss an der Dichtung erforderlichenfalls eine zusätzliche Kraft FZ angreifen.
FZ beträgt:
aa) für seitlich verschiebbare Flansche, bei denen Querkräfte nur durch Reibschluss übertragen werden können
|
|
(A 2.8-10) |
ab) für seitlich nicht verschiebbare Flansche, bei denen Querkräfte durch Formschluss übertragen werden
|
|
(A 2.8-11) |
Ergibt sich aus den Gleichungen (A 2.8-10) oder (A 2.8-11) ein FZ > 0, so ist diese Kraft der erforderlichen Betriebsdichtungskraft nach Gleichung (A 2.8-5) zuzuschlagen.
|
H i n w e i s: Metall-O-Ring-Dichtungen sind zur Aufnahme von Querkräften und Torsionsmomenten durch Reibschluss nicht geeignet. |

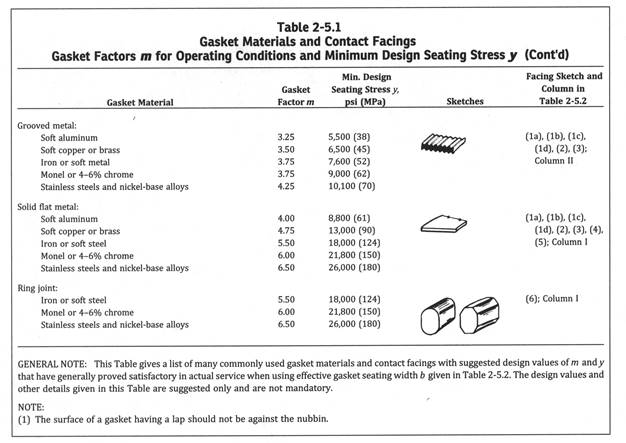

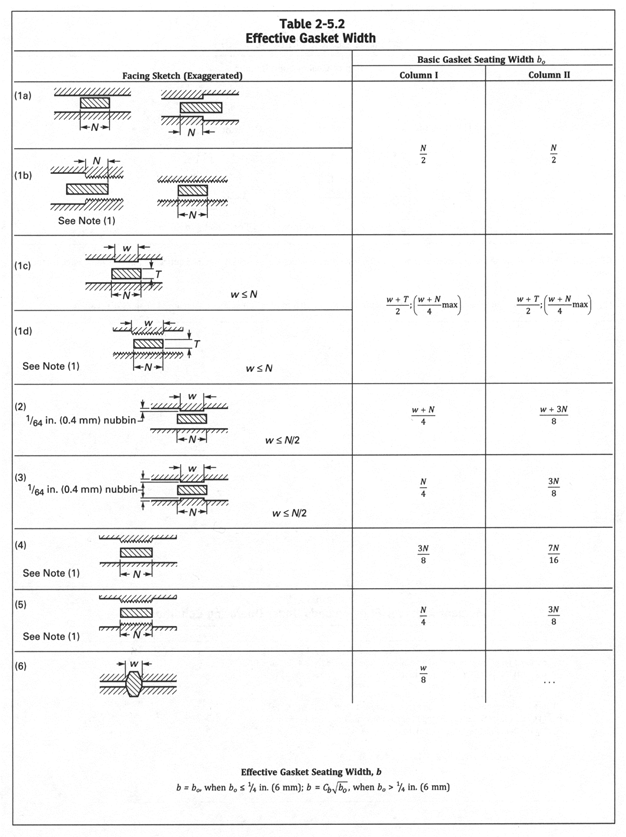

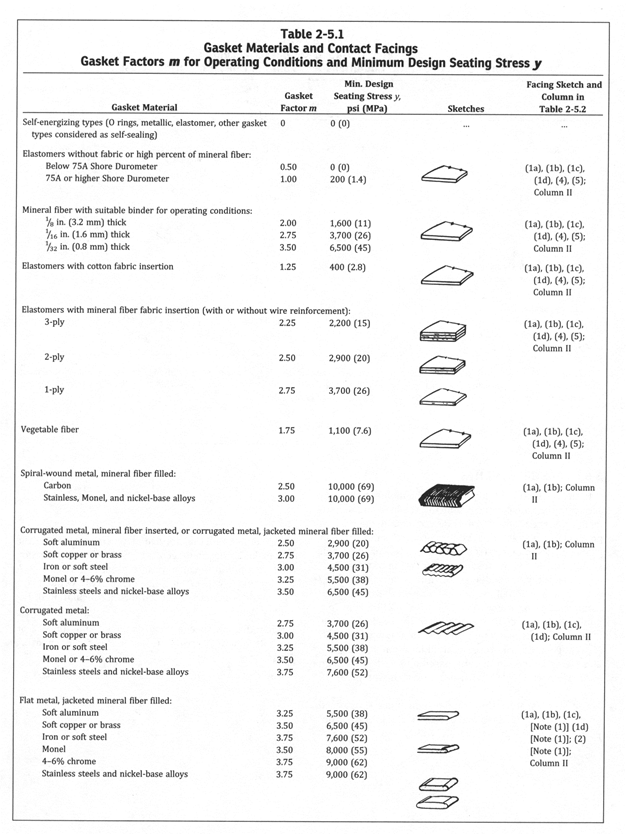

Falls keine anderslautenden Versuchsergebnisse vorliegen, sind die Reibbeiwerte wie folgt einzusetzen:
m = 0,1 bei graphitbeschichteten Dichtungen
m = 0,15 bei metallischen Auflagen mit glatter Oberfläche
m = 0,25 bei It-Dichtungen
|
Formel- |
Berechnungsgröße |
Einheit |
|
FZ |
axiale Zugkraft zur Übertragung von Querkräften und Torsionsmomenten im Reibschluß beim Betriebszustand |
N |
|
FDB |
erforderliche Dichtungskraft für den Auslegungszustand |
N |
|
MB |
Biegemoment im Rohr |
N mm |
|
Mt |
Torsionsmoment im Rohr |
N mm |
|
dD |
mittlerer Dichtungsdurchmesser |
mm |
|
dt |
Lochkreisdurchmesser |
mm |
|
m |
Reibwert |
- |
Dieser Faktor berücksichtigt die ungleiche Dichtungspressung aufgrund der großen Schraubenteilung.

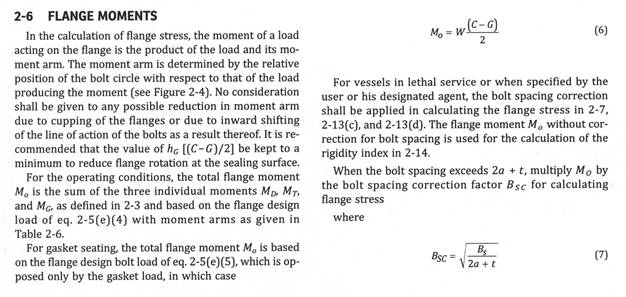

Wenn die Schraubenteilung größer als 2a +t ist, muss M0 zur Berechnung der Flanschspannung mit dem Schraubenteilungskorrekturfaktor BSC multipliziert werden, wobei gilt:
a = Schraubennenndurchmesser
t = Flanschblattdicke
Der Faktor BSC wurde mit der ASME Version 2010 zwingend eingeführt. Die Ergebnisse der Berechnung mit früheren Versionen werden von Berechnungen mit der aktuellen Version abweichen.
Damit man die Unterschiede nachvollziehen kann, haben wir die Möglichkeit geschaffen, die alten Ergebnisse zu reproduzieren. Wählen Sie hierzu (N) Nein.
