Modul B6

Ein Rohrbogen kann nach AD B6 Abschnitt 7.1.2 nicht als Versteifung betrachtet werden.
Dies gilt analog auch für Kompensatoren.

Erdgedeckte zylindrische Apparate (PDF 400K)

Aus: Dietrich Gleich, Richard Weyl, Apparateelemente, Praxis der sicheren Auslegung, Springer Verlag Berlin Heidelberg 2006 (S. 85 - 89)

Flächenträgheitsmomentberechnung (externer Link)

Wählen Sie hierzu beim Start des Moduls die Option 'Berechnung von Zylinderschalen mit Kompensatoren'. Siehe Bild.

Nicht geschlossene innenliegende Tragringe (z.B. an Kolonnen) dürfen nicht als Versteifungen gegen Außendruck / Vakuum berücksichtigt werden. Eine Berechnungsmethode für nicht geschlossene Tragringe bietet die EN 13445-3.

Geschlossene innenliegende Tragringe können berücksichtigt werden, wenn sie die Anforderungen nach AD 2000-Merkblatt B6 erfüllen. Dies muss jedoch auf der Hauptzeichnung vermerkt werden, damit sie bei einem Umbau nicht entfernt werden.

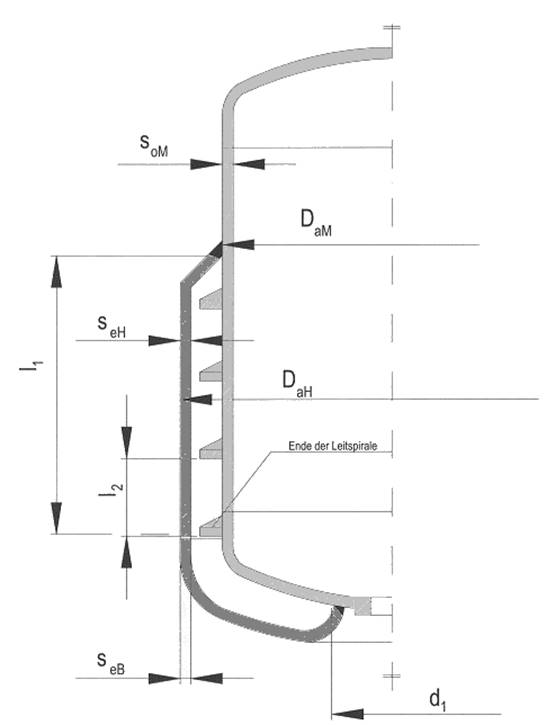

Leitspiralen an der Außenseite eines Behälters können als Versteifung - bei einem Steigwinkel kleiner gleich 20° - in die Berechnung eingesetzt werden, wenn sie die Anforderung nach AD 2000-Merkblatt B6 erfüllen. Die Beullänge l entspricht dabei der axialen Läge von 2 Umgängen der Leitspirale.

In TGL 32 903/22 ist festgelegt, dass Leitspiralen als Versteifungsringe betrachtet werden können, wenn die Steigung t_s (l₂) der Leitspirale nicht größer ist als 0,3 x D_i. Diese Festlegung kann übernommen werden.

Versteifung durch Halbrohrschlangen (PDF 500K)

Aus: Eberhard Wegener, Festigkeitsberechnung Verfahrenstechnischer Apparate, Wiley-VCH, Weinheim 2002
