Beschreibung des Programms

Das Programm COIL dient zur Auslegung, Optimierung, Simulation von Rohrschlangen-Wärmeübertragern.

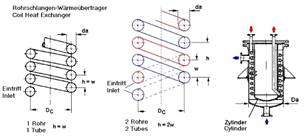

Diese können zur Führung der Strömung um die Wendel mit einem Verdrängungszylinder versehen oder auch ohne Einbauten ausgeführt sein. Die Wendelsteigung, der Rohr- und Manteldurchmesser sind beliebig wählbar. Die Wendel kann aus maximal 5 parallel durchströmten Rohren bestehen. Die Mantelseite ist stets zwangsdurchströmt. Strömungsführung kann Gegenstrom oder Gleichstrom sein.

Auf Wunsch rechnet das Programm nur mit normgerechten Rohr- und Mantelabmessungen (Standardwerte). Dies ermöglicht dem Konstrukteur, ausschließlich Standard-Halbzeuge zu verwenden und dadurch Kosten und Lieferzeiten zu optimieren bzw. die Lagerhaltungskosten durch ein begrenztes Materialsortiment zu redu-zieren.

Die Medien sind einphasig (flüssig oder gasförmig) oder kondensierende Reinstoffe (Reinstoffkondensation, Isotherme Kondensation). Die Stoffwerte der eingesetzten Medien werden über LV-Stoffwertmodule bereitgestellt und für die mittleren Temperaturen und Drücke berechnet.

>> Die Kondensation von Mehrstoffgemischen kann mit COIL nicht berechnet werden.

Diese Option ermöglicht die thermische und hydraulische Auslegung eines gewendelten Doppelrohr-Apparates entsprechend den Berechnungsvorschriften des VDI-Wärmeatlas.

Die Medien sind einphasig (flüssig oder gasförmig) oder kondensierende Reinstoffe (Reinstoffkondensation, Isotherme Kondensation). Die Stoffwerte der eingesetzten Medien werden über LV-Stoffwertmodule bereitgestellt und für die mittleren Temperaturen und Drücke berechnet.

Strömungsführung kann

Gegenstrom oder Gleichstrom sein.

Grundlagen

Die Berechnungen basieren auf den im VDI-Wärmeatlas gezeigten Berechnungsvorschriften

·         G3:             Wärmeübertragung bei der Strömung durch Rohrwendeln

·         L1.2:          Druckverlust bei der Strömung durch Rohre
