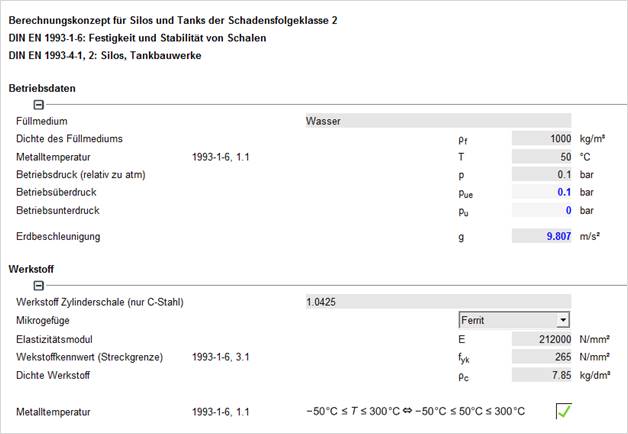

Beispiele
|

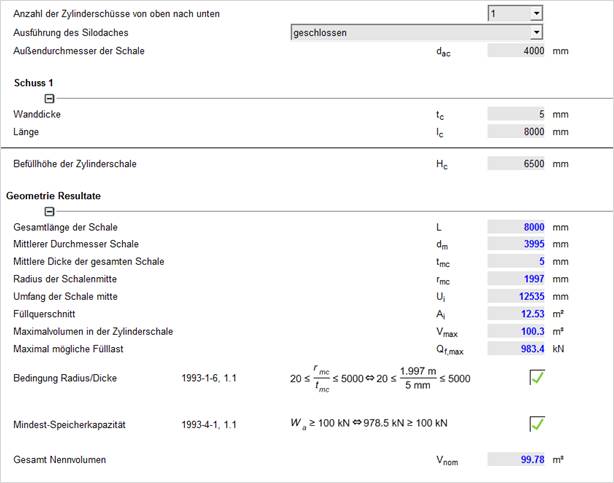

Durchmesser |
4000 |
mm |
|
Höhe |
8000 |
mm |
|
Wanddicke |
5 |
mm |
|
Füllung |
Wasser bei 50°C |
|
|
Innerer Überdruck |
0,1 |
bar |
|
Werkstoff Schale |
P265GH |
|

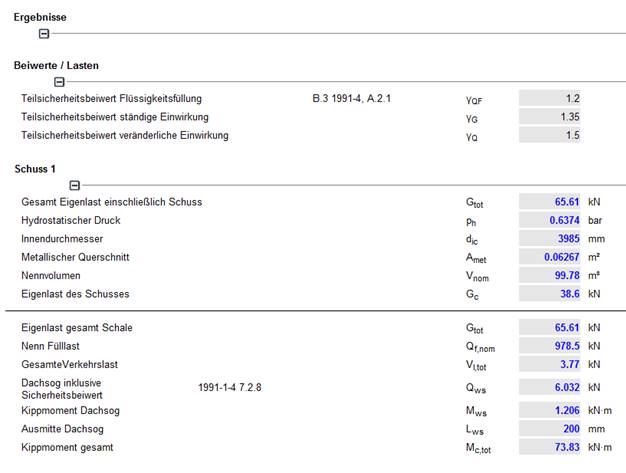

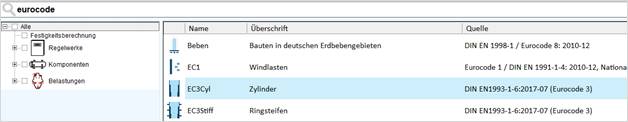

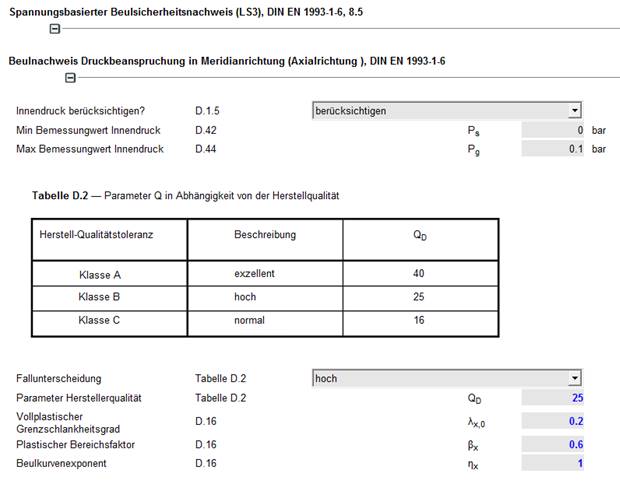

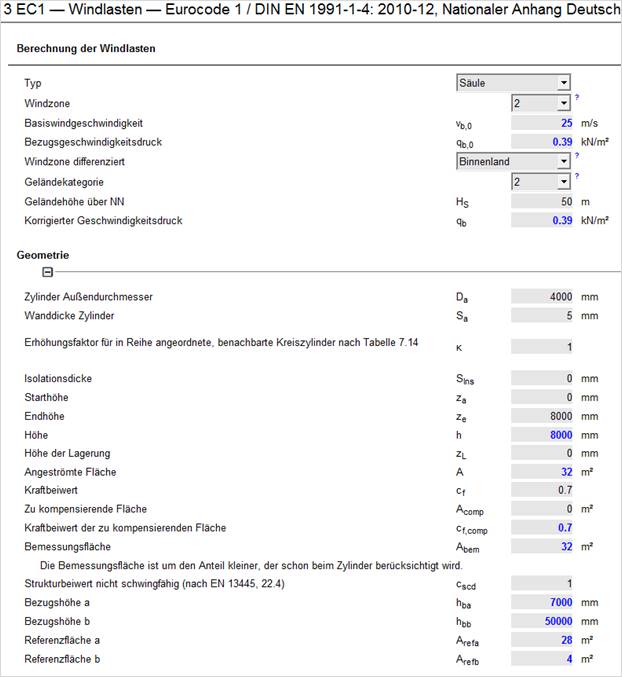

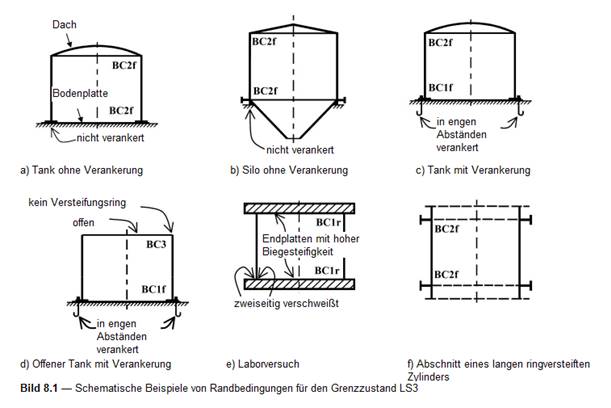

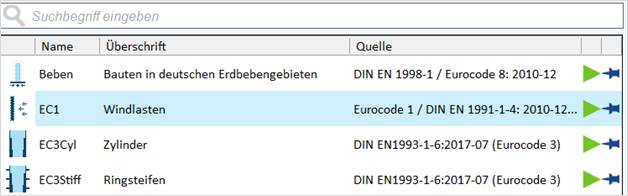

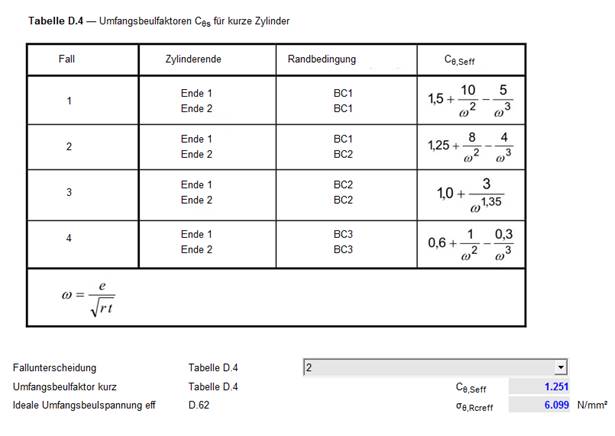

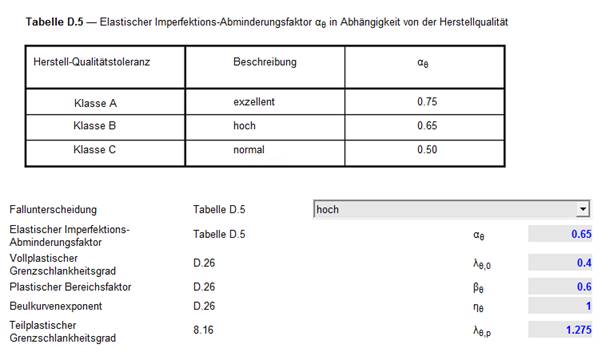

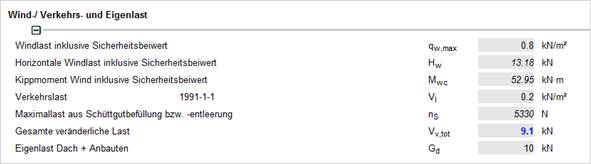

Die Windlasten können z.B. mit dem Modul EC1 (Eurocode 1 Windlasten nach DIN EN 1991-1-4) berechnet werden.

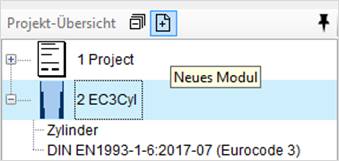

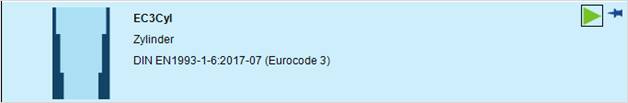

Starten Sie hierzu ein neues Modul EC1 und geben die Grunddaten ein.

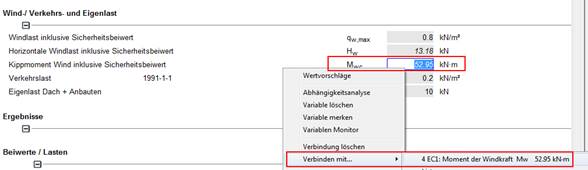

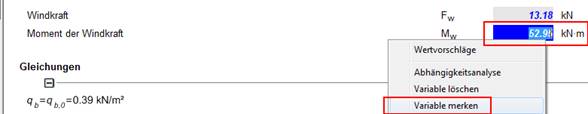

Verbinden Sie das Ergebnis ‚Windkraft‘ und ‚Moment der Windkraft‘ mit dem Modul EC3Cyl.

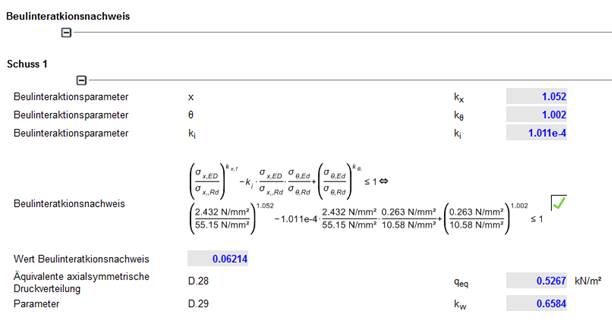

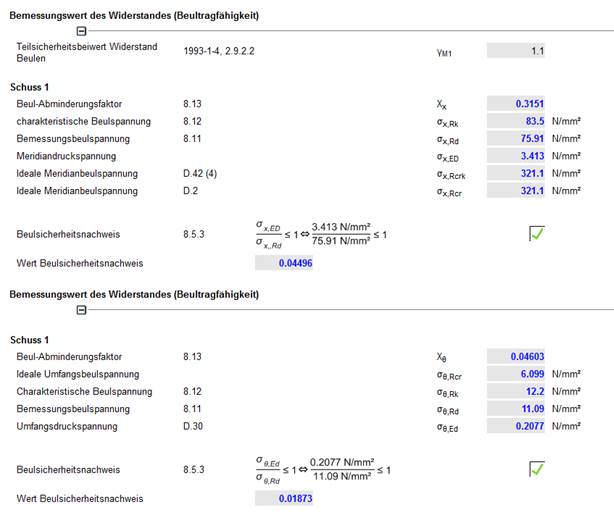

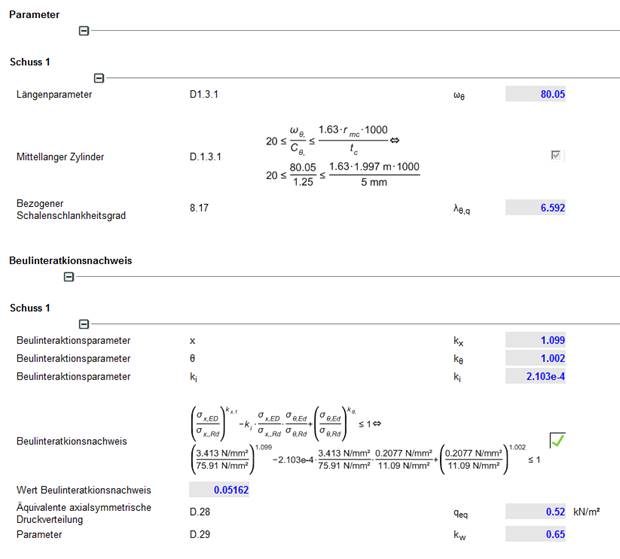

Wert Beulinteraktionsnachweis ≤ 1 !
Ergebnis Beulinteraktionsnachweis: Nachweis erfüllt.
|
Durchmesser |
4000 |
mm |
|
Innerer Überdruck |
0,1 |
bar |
|
Füllung |
Wasser bei 50°C |
|
|
Füllhöhe |
11000 |
mm |
|
Werkstoff Schale |
P265GH |
|
|

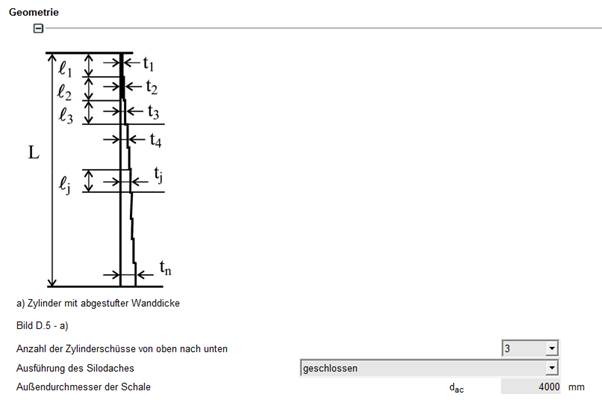

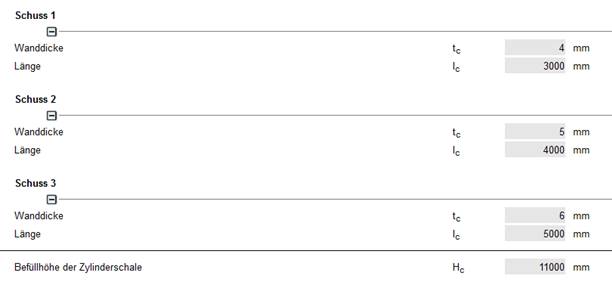

Schuss 1: |
|
|
|
Länge |
3000 |
mm |
|
Wanddicke |
4 |
mm |
|
Schuss 2: |
|
|
|
Länge |
4000 |
mm |
|
Wanddicke |
5 |
mm |
|
Schuss 3: |
|
|
|
Länge |
5000 |
mm |
|
Wanddicke |
6 |
mm |

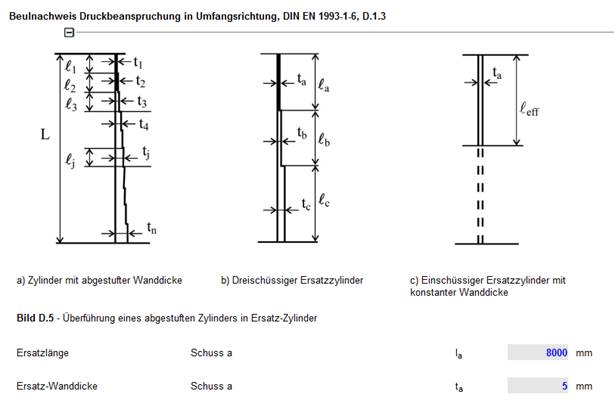

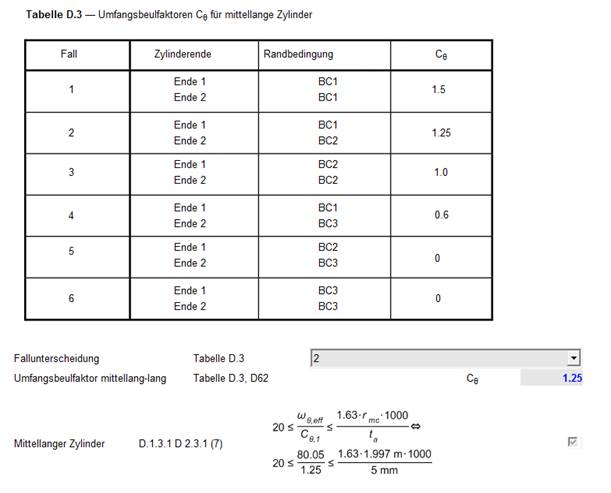

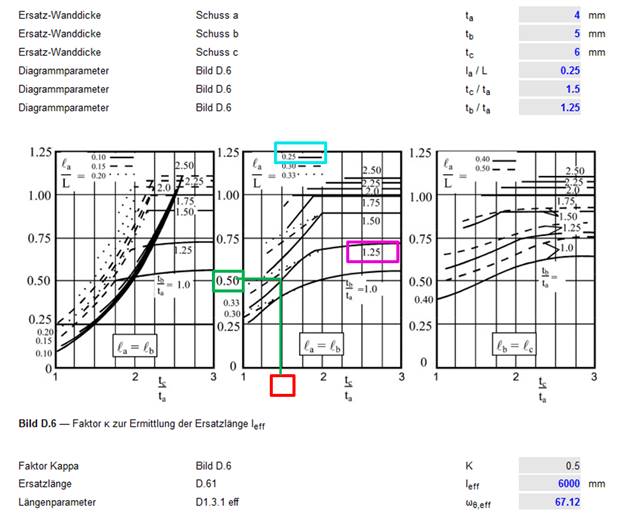

Der Faktor Kappa (κ) muss vom Anwender durch Anwendung der Diagramme in Bild D.6 ermittelt werden.
1.) la / L = 0,25 (vom Programm berechnet)
2.) tc / ta = 1,5 (vom Programm berechnet)
3.) tb / ta = 1,25 (vom Programm berechnet)
Faktor Kappa= 0,5 wurde ermittelt.

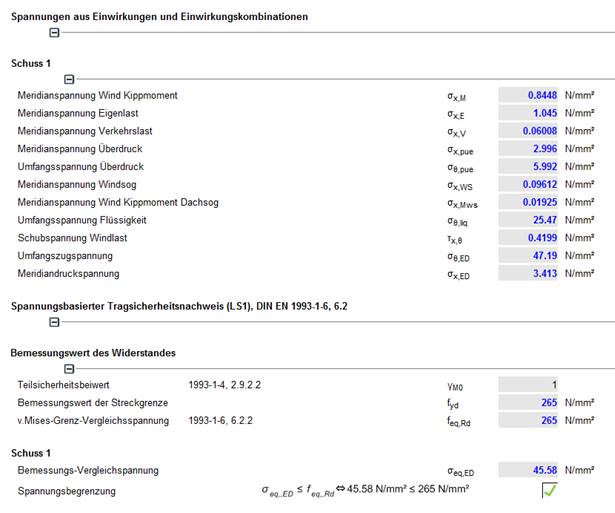

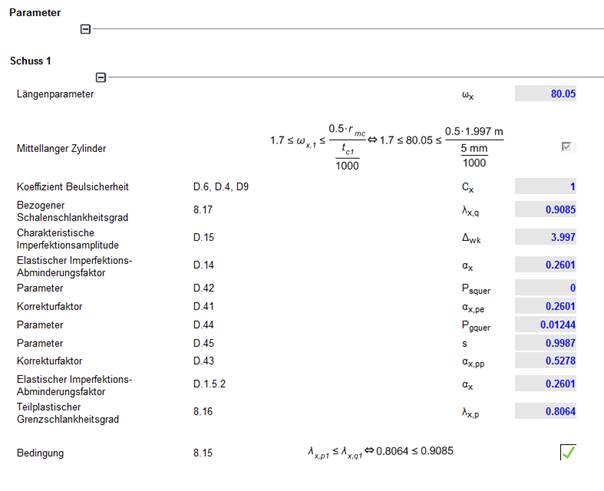

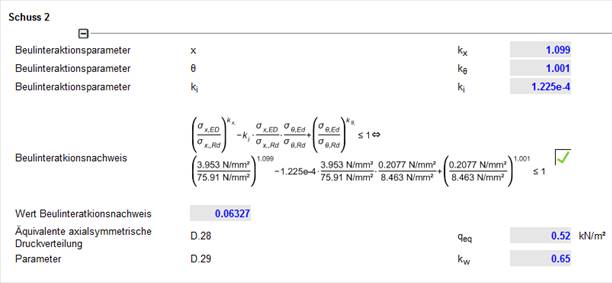

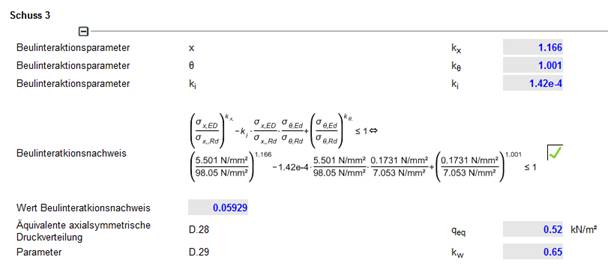

Die Beulinteraktionsnachweise der einzelnen Schüsse werden durchgeführt.
Werte aller Beulinteraktionsnachweise ≤ 1 !
Ergebnis Beulinteraktionsnachweis: Nachweis erfüllt.
