Berechnungsbeispiel
Beispiel aus Armin Bürkholz, Droplet Separation, VCH Verlag 1989

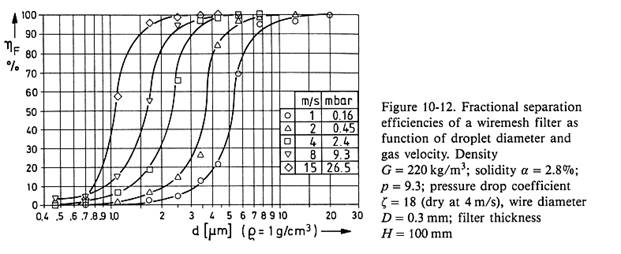

Bei einem bestehenden Drahtgeflecht-Demister wurde der Fraktionsabscheidegrad bei verschiedenen Strömungsgeschwindigkeiten gemessen.
In diesem Beispiel sollen die gemessenen Werte mit den berechneten Werten verglichen werden.
Literatur: Armin Bürkholz, Droplet Separation, VCH Verlag 1989
Gegeben
|
Strömungsgeschwindigkeiten |
v = 1; 2; 4; 8; 15 m/s |
|
Fluid |
Luft |
|
Fluidtemperatur am Eintritt |
ϑe = 20°C |
|
Filterdichte |
G = 220 kg /m³ |
|
Filtermasse |
M = 10 kg |
|
Filterhöhe |
H = 0,1 m |
|
Drahtdurchmesser |
D = 0,3 mm |
|
Drahtdichte |
ρD= 7900 kg / m³ |
|
Dichte Disperse Phase |
ΡF = 1000kg / m³ |
|
Partikelbeladung des Aufgabeguts |
0,028 |
Gesucht
Druckverluste Δp Begrenzende Teilchengröße d50

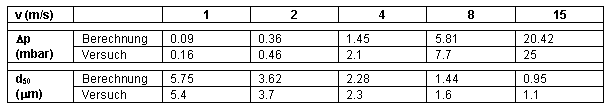

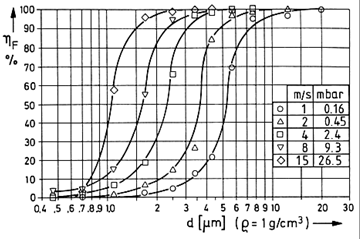

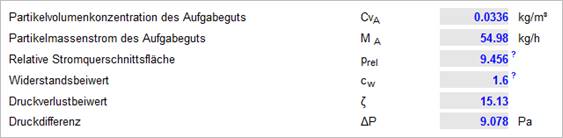

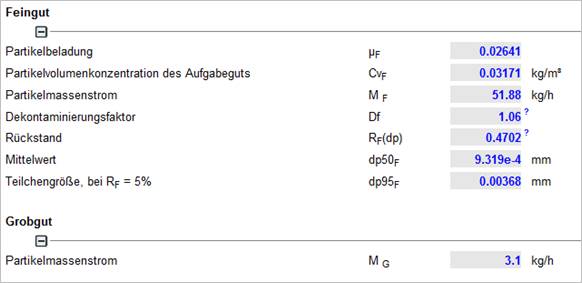

Ergebnisse des Versuchs

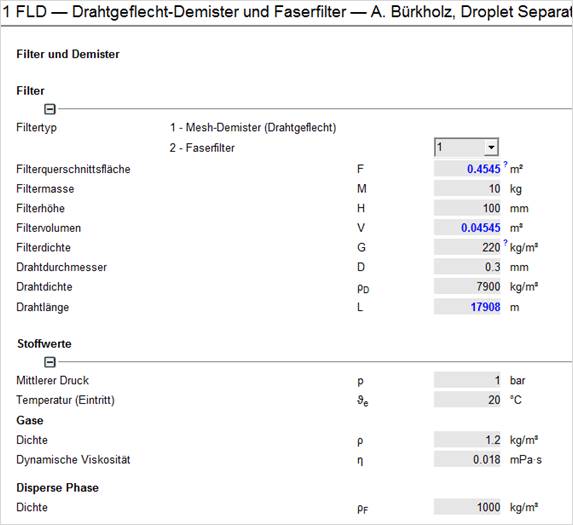

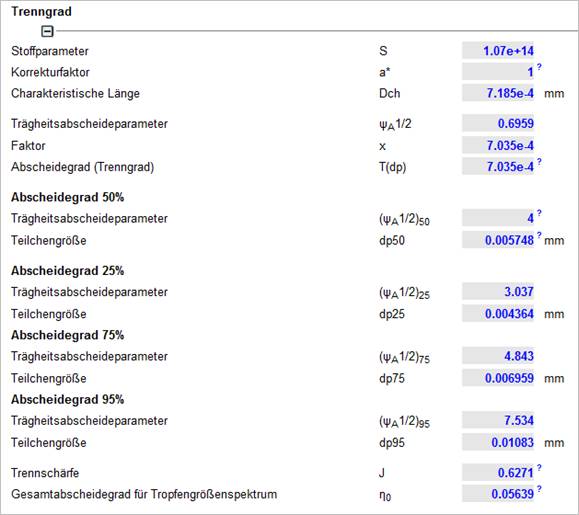

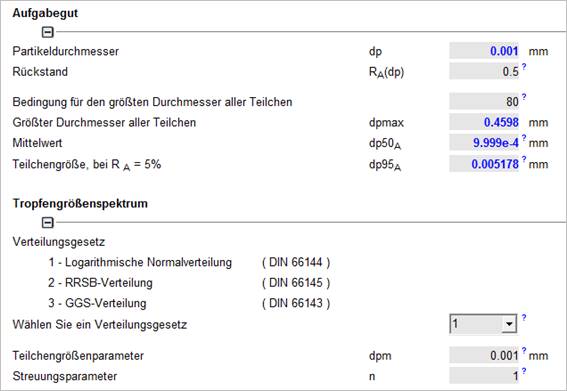

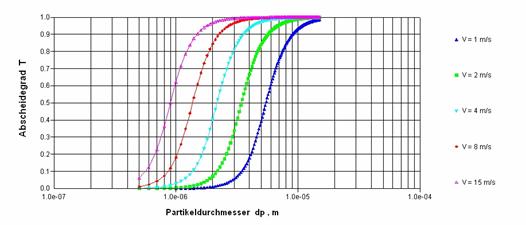

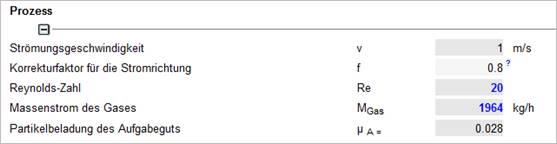

Berechnete Ergebnisse graphisch dargestellt mit Hilfe der Parameterstudie in FLD
