Modul RDV

Das Modul RDV dient zur Ermittlung des Druckverlustes im Rohrraum von Rohrbündelwärmeübertragern. Bei der Durchströmung der Rohre eines Rohrbündel-Wärmeübertragers setzt sich der Gesamtdruckverlust aus mehreren Einzeldruckverlusten zusammen:

·         Einströmung in die Eintrittsstutzen

·         Einströmung in die Rohre

·         Durchströmung der Rohre (Reibung)

·         Durchströmung der Umlenkungen

·         Ausströmung aus den Rohren

·         Ausströmung aus den Eintrittsstutzen

Zur Berechnung des Gesamtdruckverlustes muss daher die genaue Geometrie des Tauschers bekannt sein und die einzelnen Druckverlustanteile aus den Strömungsbedingungen bestimmt werden. Bei Vorgabe der Geometrie des Tauschers und der Stoffdaten des Fluids werden die einzelnen Druckverluste bestimmt und getrennt ausgewiesen. Eine Aufsummierung führt zum Gesamtdruckverlust. Durch eine Verknüpfung mit Stoffwerte- und Geometriemodulen des Programmsystems ATLAS können nahezu alle Eingabewerte importiert werden.

Literatur:

Verfahrenstechnische Berechnungsmethoden / Teil 1: Wärmeübertrager VCH Verlagsgesellschaft, Weinheim, 1987

Starten Sie das Modul RDV über „ATLAS“ / „Kapitel“. Es erscheint die Ein- und Ausgabemaske von RDV. Sie haben nun die Möglichkeiten, Stoffwerte und geometrische Größen per Hand einzugeben.

Um Stoffwerte und geometrische Größen aus Ihrem Modulpaket (WTS, VERD, KOND oder AC) zu übernehmen, ist es notwendig, dass alle für die Berechnung des Druckverlustes im Rohrbündel notwendigen Werte in der Ein- und Ausgabemaske des von Ihnen genutzten Modules vorhanden sind. Achten Sie in diesem Zusammenhang darauf, dass die geometrischen Daten der Stutzen am Ein- und Austritt des Rohrbündels in der Maske eingetragen sind. Laden Sie das Modul RDV über „ATLAS“ / „Kapitel“, indem Sie RDV im Fenster "Bereits geladen" (nicht in "Vorhanden"!) anklicken.

Befindet sich das Modul RDV dort nicht, überprüfen Sie die Vollständigkeit der Werte in Ihrer Ein- und Ausgabemaske (WTS, KOND, VERD oder AC) und führen Sie mit "Modul" + "Aktualisieren" oder Taste [F7] eine Aktualisierung der Werte in der Maske durch.

Nach erfolgreichem Laden erscheint die Ein- und Ausgabemaske des Moduls RDV. Diese Ein- und Ausgabemaske ist in Abschnitte für Stoffwerte, geometrische Werte, strömungstechnische Größen, Korrekturfaktoren und den Druckverlust eingeteilt. Im abschließenden Gleichungsteil werden diese Größen in den entsprechenden Gleichungen dargestellt.

Sie haben nun die Möglichkeit, Werte durch Eingabe per Hand zu ändern bzw. neu zu berechnen. Alle Änderungen werden durch das Programm an die anderen geladenen Module weitergegeben. Es sind die allgemeinen Funktionen aller ATLAS-Module verfügbar.

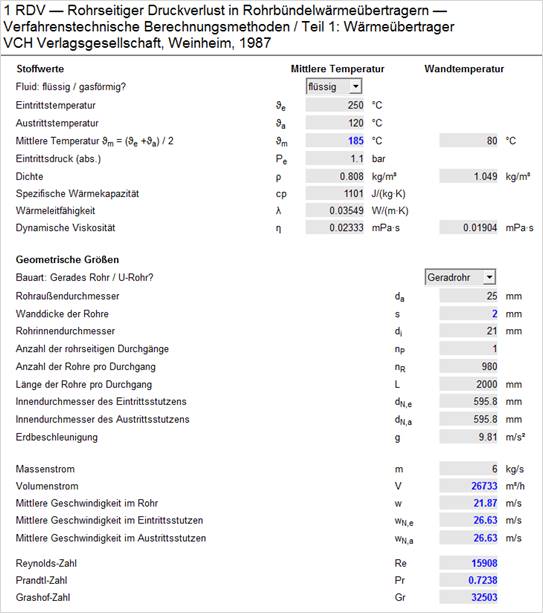

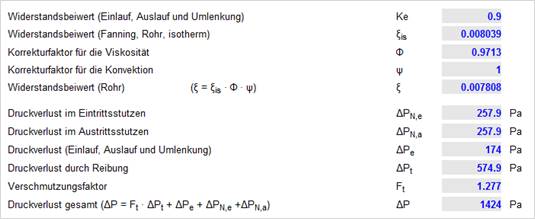

Ein- und Ausgabemaske des Moduls RDV

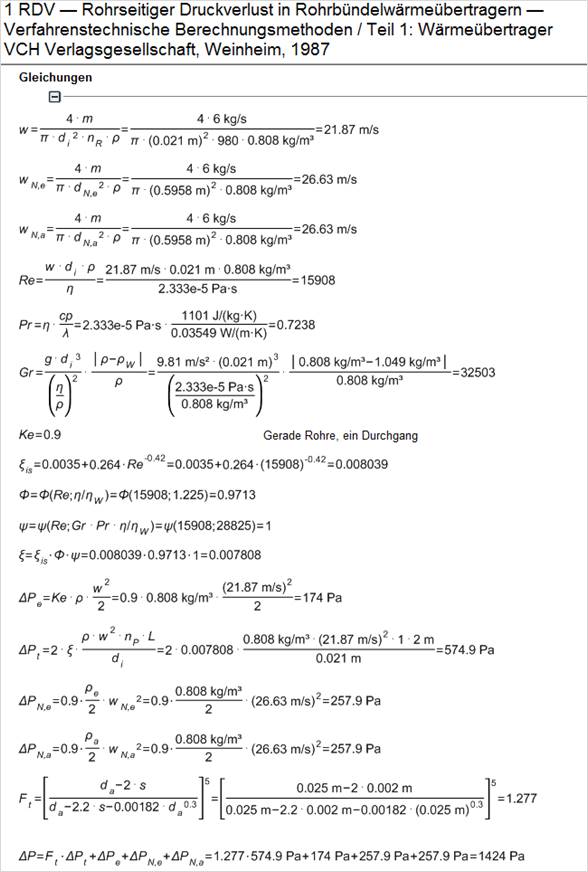

Gleichungen in RDV
