Hinweise zum Modul VGAS
Das Modul VGAS berechnet die Zusammensetzung des Rauchgases, das bei der Verbrennung von gasförmigen Brennstoffen bzw. Brennstoffgemischen entsteht.
Es lassen sich dabei Gasmischungen mit bis zu 10 Komponenten vereinbaren. Durch die Angabe der Luftzahl ergibt sich die tatsächliche Verbrennungsluftmenge und die Zusammensetzung des Rauchgases (nur Hauptkomponenten).
Unvollständige Verbrennungen mit Luftzahlen kleiner 1 sind nicht enthalten.
Die Verbrennung eines reinen Gases (z. B. Methan) mit Luft läuft nach einer festgelegten Stöchiometrie ab, die sich aus der Reaktionsgleichung ergibt.
......
Für Gasgemische wird dabei für jede Komponente eine eigene Reaktionsgleichung benötigt.
Bei feststehender Zusammensetzung des Brenngases lässt sich daraus die zur stöchiometrischen Verbrennung benötigte Sauerstoffmenge ermitteln.
Durch eine Bilanzierung nach dem idealen Gasgesetz liegt damit auch die Luft- und Rauchgasmenge fest.

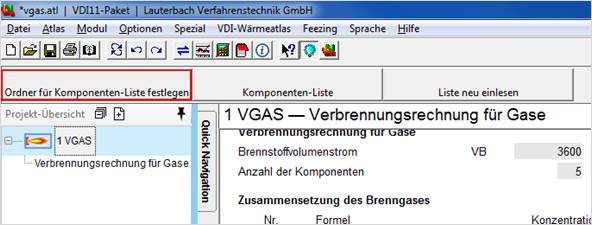

Mit diesem Button legen Sie fest, wo VGAS die Komponentenliste im Netzwerk ablegt. Sie müssen in dieem Ordner Schreibzugriffsrechte haben.
Die Komponentenliste heißt „GAS.TAB“.

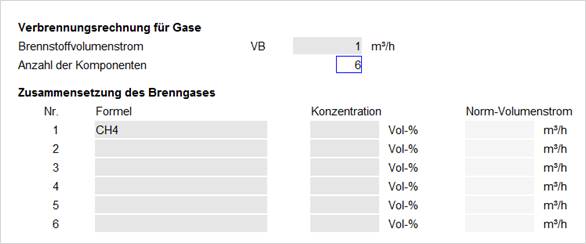

Um eine Brenngas-Zusammensetzung eingeben zu können, muss zuerst die Anzahl der darin enthaltenen Komponenten angegeben werden. Anschließend kann man die einzelnen Komponenten mit ihrer chemischen Formel angeben:
Das Modul VGAS durchsucht nach der Eingabe eine Liste mit Stoffen. Findet es den angegebenen Brennstoff, so wird die Eingabe akzeptiert und in Großbuchstaben angezeigt.

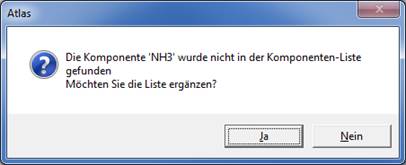

Ist der angegebene Brennstoff aber nicht in der Liste enthalten, gibt VGAS eine Meldung aus und bietet gleichzeitig die Möglichkeit, die Liste zu ergänzen:

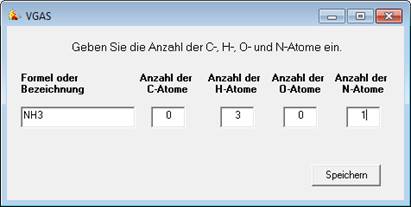

Um den neuen Brennstoff in die Liste aufzunehmen, klicken Sie auf „Ja“. Tragen Sie anschließend in die Eingabeform die Anzahl der C-, H-, O- und N-Atome des Brennstoffes ein und klicken dann auf speichern

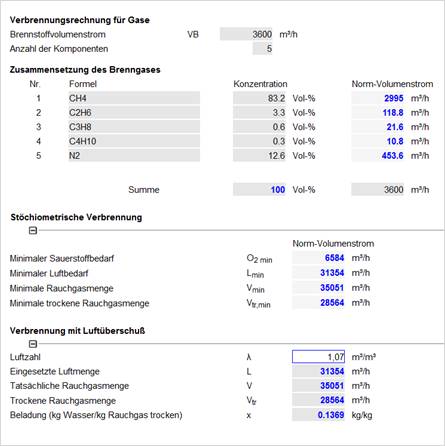

Sind alle Komponenten zusammen mit den Volumenkonzentrationen im Brenngas angegeben, wird für die stöchiometrische Verbrennung die minimal notwendige Luftmenge berechnet.
Damit das Modul VGAS außerdem die Mengen an Rauchgas und Verbrennungsluft ermitteln kann, muss ein Gesamtvolumenstrom des Brenngases sowie eine Luftzahl vorgegeben werden. Alternativ zur Luftzahl kann natürlich auch die Verbrennungsluftmenge angegeben werden. Der Gleichungslöser des ATLAS-Systems ermittelt daraus die tatsächliche Luftzahl (siehe dazu auch das Handbuch zum ATLAS-System).

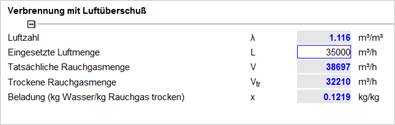

Geben Sie entweder die Luftzahl an oder die eingesetzte Luftmenge.

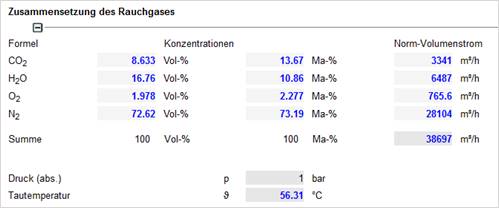

Die so ermittelten Mengen der Hauptkomponenten im Rauchgas können z.B. im Modul RGAS eingegeben oder via "Variable verbinden" verknüpft werden, um die Stoffwerte des Rauchgases zu ermitteln.
