Module verbinden

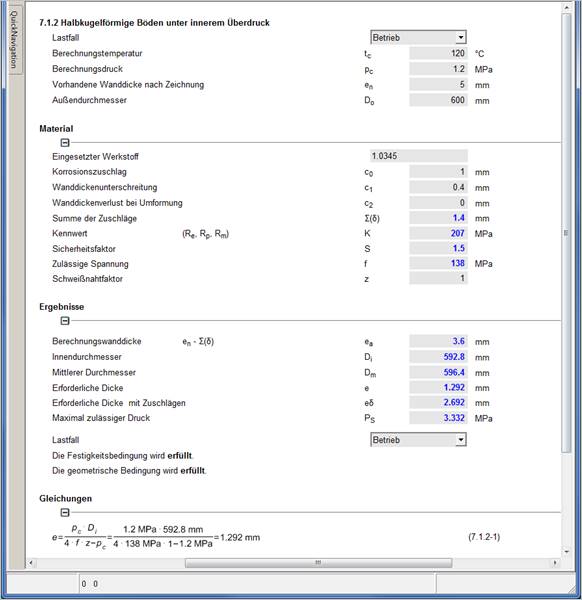

Alle Module des Programmsystems ATLAS sind konform in der Handhabung und verfügen über dieselben Grundfunktionen. Oft kann eine Berechnung jedoch nicht mit einem einzigen Modul durchgeführt werden. Um z.B. einen zylindrischen Grundkörper mit Stutzen zu berechnen, starten Sie das Festigkeitsprogramm und führen eine Berechnung mit Modul ER07 durch, wie dargestellt:
Zu diesem Boden soll eine Zylinderschale gerechnet werden.
Diese Schale wird nach EN07 (EN 13445-3
Kap 7) nachgewiesen.

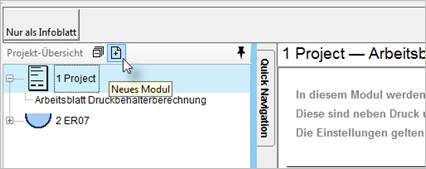

Dazu wählen Sie ein neues Modul aus der Projekt-Übersicht

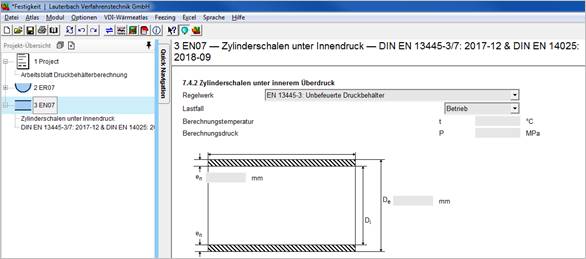

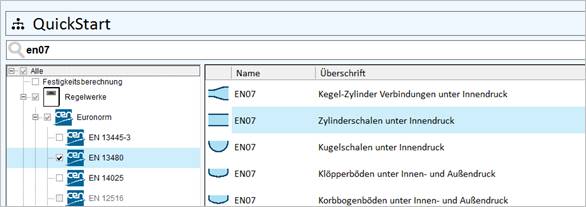

Wählen Sie das Modul EN 07– Zylinderschalen unter Innendruck

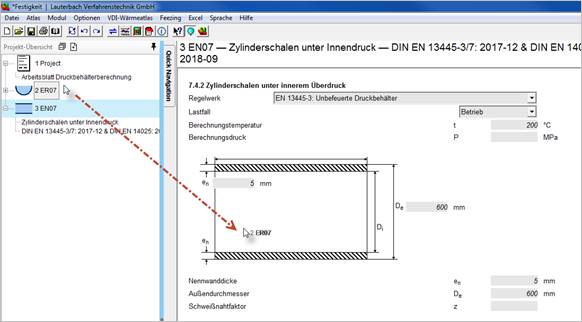

Ziehen Sie das ER07 Symbol aus der Projekt-Übersicht in die Maske von EN07. Alle relevanten Werte werden nun aus dem Modul EN07 übernommen. Diese Werte sind ab sofort miteinander verbunden.
Alle Werte des Bodens nach ER07 sind danach mit den Werten von Modul EN07 verbunden und werden in der Maske kursiv dargestellt.
Eine Änderung dieser verbundenen Variablen in einem Modul bewirkt eine Änderung in den verbundenen Modulen und deren Nachrechnung.

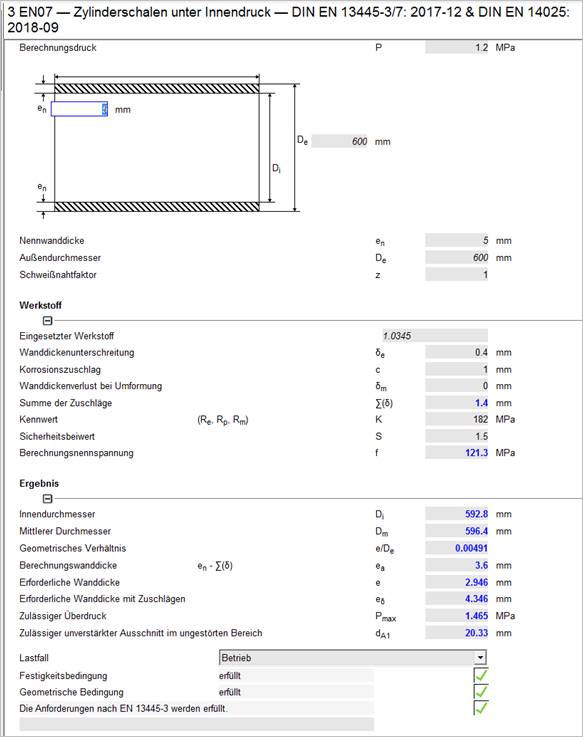

Vervollständigen Sie noch fehlende Werte.
