Module verbinden

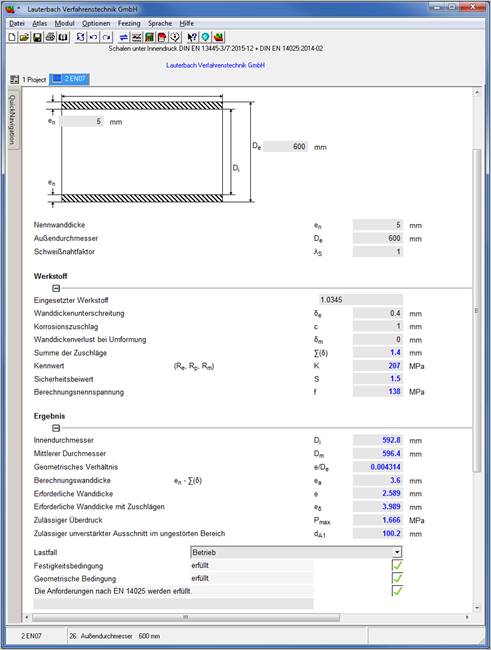

Alle Module des Programmsystems ATLAS sind konform in der Handhabung und verfügen über dieselben Grundfunktionen. Oft kann eine Berechnung jedoch nicht mit einem einzigen Modul durchgeführt werden. Um z.B. einen zylindrischen Grundkörper mit Stutzen zu berechnen, starten Sie das Festigkeitsprogramm und führen eine Berechnung mit Modul EN07 durch, wie bereits dargestellt:
In diesem Zylinder befindet sich ein Stutzen mit einem Außendurchmesser von 60 mm.
Dieser Ausschnitt muss nach EN09 nachgewiesen werden. Wählen Sie Menü Atlas / Option Kapitel und

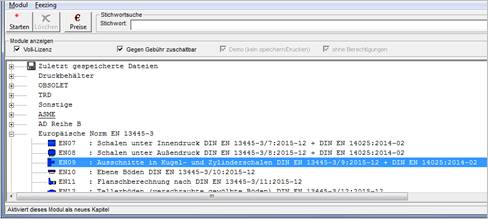

in der Auswahlmaske EN09.
|

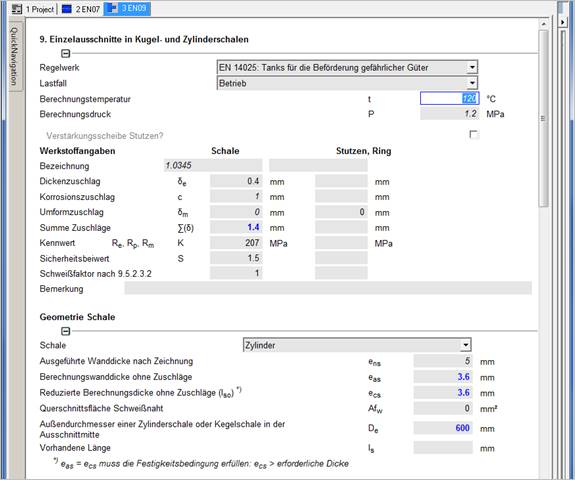

Die Eingabemaske für EN09 erscheint.
Wählen Sie ‚Einzelausschnitte“.

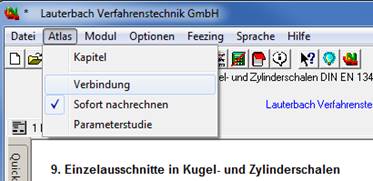

Aktivieren Sie im Menü Atlas die Option Verbindung.
|
|
|
|

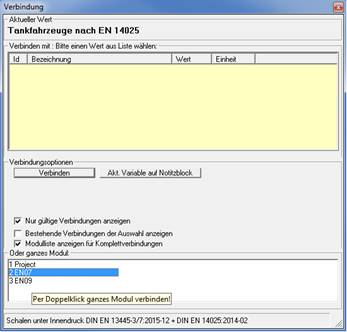

In dem Verbindungsformular wählen Sie
‚Modulliste anzeigen für Komplettverbindungen‘
und klicken Sie doppelt auf EN07
|
|
|
Alle Werte des Grundkörpers EN07 sind danach mit den Werten von Modul EN09 verbunden und werden in der Maske kursiv dargestellt.
Eine Änderung dieser verbundenen Variablen in einem Modul bewirkt eine Änderung in den verbundenen Modulen und deren Nachrechnung.
Ganze Module können per "Drag and Drop"

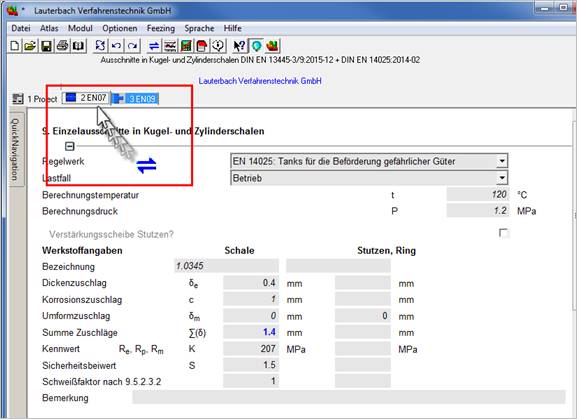

verbunden werden. Ziehen Sie den Tab-Reiter des EN07 Moduls mit gedrückter
linker Maustaste auf die Eingabemaske des EN09 Moduls. Das Verbindungssymbol
wird angezeigt (
) und beide Module werden verbunden.
