Variablenliste

Variablen

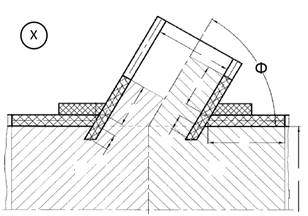

Variable 10 – Winkel zwischen Grundkörper und Abzweig

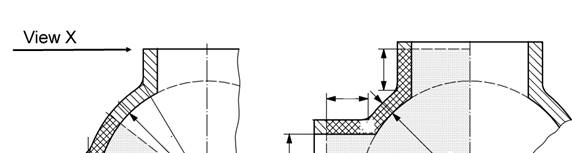

Kugeliger Grundkörper:

Zylindrischer Grundkörper:

Variable 69 – Druckbelastete Fläche

s. Flächen berechnen mit OnShape CAD online

Variable 70 – Drucktragende Fläche

s. Flächen berechnen mit OnShape CAD online

Variable 71 – Gehäusekörper

Zylindrischer Gehäusekörper

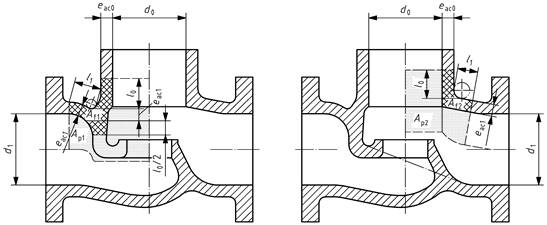

Zylindrischer Grundkörper mit Abzweig



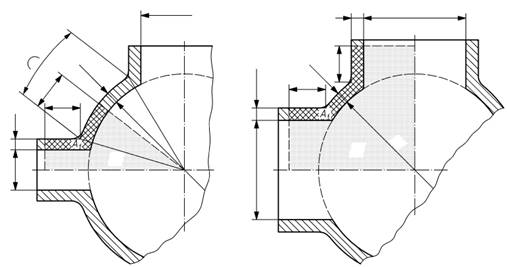

Kugelförmiger Gehäusekörper

Variable 85 – Druckbelastete Fläche

s. Flächen berechnen mit OnShape CAD online

Variable 86 – Drucktragende Fläche

s. Flächen berechnen mit OnShape CAD online

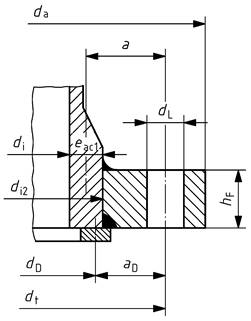

Variable 127 – Durchmesser des Rings - di2

Anstelle von di2 kann in Gleichung (190) auch di eingesetzt werden, wenn die Schweißnähte volltragend sind.

Variable 225 – Dichtung im Kraftnebenschluss

Die Berechnung der Flansche muss nach oder in Anlehnung an die in EN 1591-1 oder in EN 13445-3 enthaltenen Festlegungen erfolgen. Die Berechnung kann jedoch auch nach den nachstehend aufgeführten Gleichungen erfolgen, die vereinfachend nach der Höhe des Flanschblattes, hF, aufgelöst sind.

Flansche, deren Dichtungen sich nicht im Belastungsweg befinden, können auch nach dieser Norm berechnet werden. Anstelle des mittleren Dichtungsdurchmessers muss der mittlere Kontaktdurchmesser des Metalls bei der Berechnung der Hebelarmmomente angewendet werden. Kennparameter der Dichtung müssen aus den dokumentierten Daten vom Hersteller der Dichtung entnommen werden, oder falls diese nicht verfügbar sind, aus Anhang A.

a)    Direkte Belastung

b)   Keiner direkten Belastung unterlegen

Bild 46 — Ausführungen von Flanschverbindungen
