Modul 516D

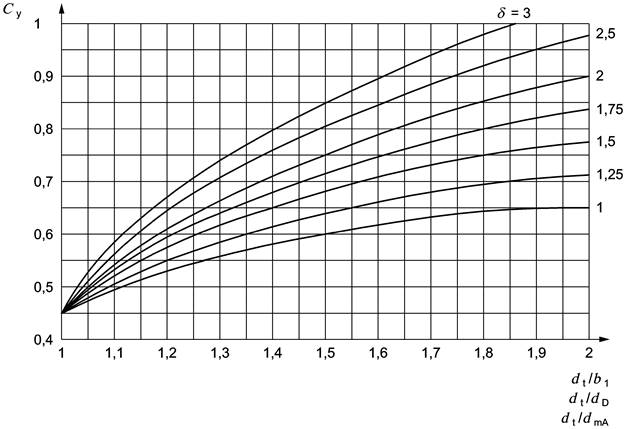

Bild 23 — Berechnungsbeiwert, Cy, für ebene Platten

Bild 23 — Berechnungsbeiwert, Cy, für ebene Platten mit zusätzlichem, in die gleiche Richtung wie die Druckbelastung wirkendem Randmoment

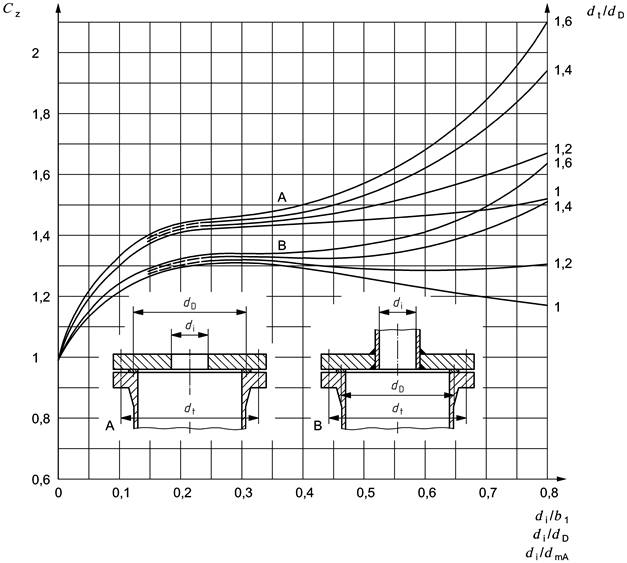

Bild 24 — Ausschnittfaktor, Cz, für ebene Platten mit zusätzlichem Randmoment

Bild 24 — Ausschnittfaktor, Cz, für ebene Platten mit zusätzlichem Randmoment

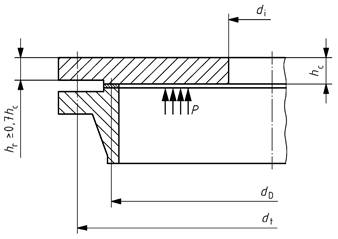

Ausführung A

di Innendurchmesser des Ausschnitts

dt Teilkreisdurchmesser

dD mittlerer Dichtungsdurchmesser oder Auflagedurchmesser, dmA

e1 schmale Seite eines elliptischen Bodens

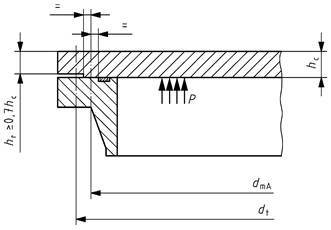

Ausführung B

di Innendurchmesser des Ausschnitts

dt Teilkreisdurchmesser

dD mittlerer Dichtungsdurchmesser oder Auflagedurchmesser, dmA

e1 schmale Seite eines elliptischen Bodens

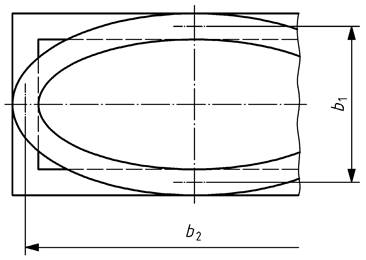

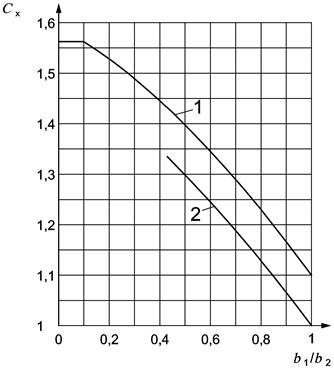

Bild 25 — Berechnungsbeiwert, Cx, für rechteckige (1) oder elliptische ebene (2) Platten

Bild 25 — Berechnungsbeiwert, Cx, für rechteckige (1) oder elliptische ebene (2) Platten

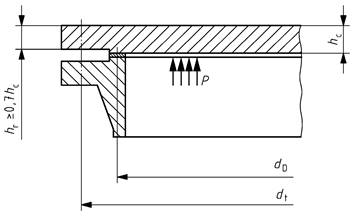

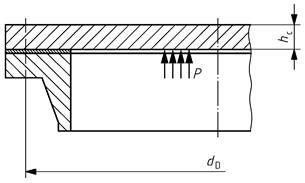

Bild 26 — Deckel mit durchgehender Dichtung

Cx          1,0

Cy          1,0

Cz          0,35

δ          siehe Gleichung (64)

Bild 26 — Deckel (direkte Belastung) mit durchgehender Dichtung

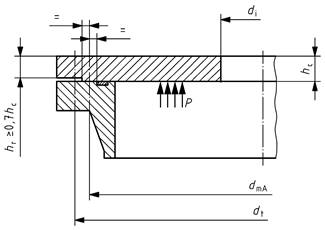

Bild 27 — Deckel mit Dichtung vollständig innerhalb des Lochkreisdurchmessers

Cx          1,0

Cy          siehe Bild 23

Cz          1,0

δ          siehe Gleichung (64)

Bild 27 — Deckel mit Dichtung (direkte Belastung) vollständig innerhalb des Lochkreisdurchmessers

Bild 28 — Deckel mit Dichtung vollständig innerhalb des Lochkreisdurchmessers

Bild 28 — Deckel mit Dichtung (keiner direkten Belastung unterliegend) vollständig innerhalb des Lochkreisdurchmessers

Cx          1,0

Cy          siehe Bild 23

Cz          1,0

δ          siehe Gleichung (64)

Bild 29 — Deckel mit Dichtung vollständig innerhalb des Lochkreisdurchmessers

Bild 29 — Deckel mit Dichtung (direkte Belastung) vollständig innerhalb des Lochkreisdurchmessers

Cx          1,0

Cy          siehe Bild 23

Cz          siehe Bild 24

δ          siehe Gleichung (64)

Bild 30 — Deckel mit Dichtung (keiner direkten Belastung unterliegend) vollständig innerhalb des Lochkreisdurchmessers

Bild 30 — Deckel mit Dichtung (keiner direkten Belastung unterliegend) vollständig innerhalb des Lochkreisdurchmessers

Cx          1,0

Cy          siehe Bild 23

Cz          siehe Bild 24

δ          siehe Gleichung (64)

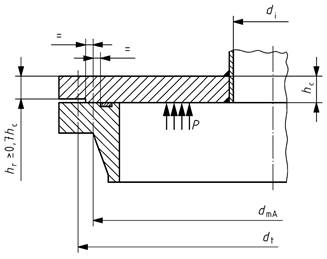

Bild 31 — Deckel mit zentralem Stutzen und mit Dichtung (direkte Belastung) vollständig innerhalb des Lochkreisdurchmessers

Bild 31 — Deckel mit zentralem Stutzen und mit Dichtung (direkte Belastung) vollständig innerhalb des Lochkreisdurchmessers

Cx          1,0

Cy          siehe Bild 23

Cz          siehe Bild 24

δ          siehe Gleichung (64)

Bild 32 — Deckel mit zentralem Stutzen und mit Dichtung (keiner direkten Belastung unterliegend) vollständig innerhalb des Lochkreisdurchmessers

Bild 32 — Deckel mit zentralem Stutzen und mit Dichtung (keiner direkten Belastung unterliegend) vollständig innerhalb des Lochkreisdurchmessers

Cx          1,0

Cy          siehe Bild 23

Cz          siehe Bild 24

δ          siehe Gleichung (64)

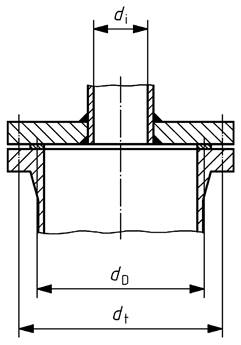

Bild 33 — Durchmesser unrunder Deckel

Bild 33 — Durchmesser unrunder Deckel

Cx          siehe Bild 25

Cy          siehe Bild 23

Cz          siehe Bild 24

δ          siehe Gleichung (64)

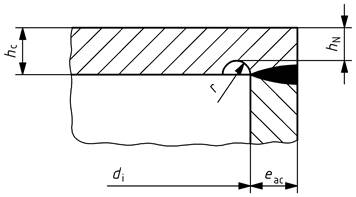

Bild 35 — Ebene Platte mit Ringnut

Bild 35 — Ebene Platte mit Ringnut

Variablenliste

Variable 23 – Berechnungsbeiwert

s. Bild 23 — Berechnungsbeiwert, Cy, für ebene Platten

Variable 24 – Berechnungsbeiwert

s. Bild 24 — Ausschnittfaktor, Cz, für ebene Platten mit zusätzlichem Randmoment

Variable 25 – Berechnungsbeiwert

s. Bild 25 — Berechnungsbeiwert, Cx, für rechteckige (1) oder elliptische ebene (2) Platten
