Allgemeine Gleichungen

Die zulässige Spannung  f  bei überwiegend statisch beanspruchten Bauteilen ergibt sich aus dem Festigkeitskennwert K und dem Sicherheitsfaktor S

       f = K/S.                                                                                                                   (6.3-1)

Tabelle 6.3-1: Festigkeitskennwert K und zugehöriger Sicherheitsbeiwert S für Walz- und Schmiedestähle bei überwiegend statischer Beanspruchung  unter Innendruck.

*) T ist die betriebliche Mindestlebensdauer, T>100.000 Stunden. Falls genauere Angaben fehlen gilt T=200.000. In Ausnahmefällen (z.B. Ausblasleitungen) bei kurzer Belastung T = 10.000 Stunden.

Falls nur Werte für T=100.000 Stunden zur Verfügung stehen, muss der Sicherheitsfaktor S=1.5 verwendet werden.

Stehen Kriecheigenschaften für voll lasttragende Nähte nicht zur Verfügung, sind die Werte des Grundwerkstoffs um 20% zu reduzieren, wenn sie bei der Berechnung von Schweißkonstruktionen für voll lasttragende Nähte angewandt werden.  (z.B. längsnahtgeschweißtes Rohr).

Bei austenitischen Stählen mit R_p0,2/R_m < 0.5 bei 20 °C kann mit R_p1,0/tc anstelle vom R_p0,2/tc gerechnet werden.

Tabelle 6.3-2: Festigkeitskennwert K und zugehörige Sicherheitsbeiwert S für Stahlguss und Gusseisen nach den Anforderung von Teil 2 der Norm.

Bei Prüfüberdruck beträgt die zulässige Spannung

       f' = K'/S'.                                                                                                                   (6.3-2)

Tabelle 6.3-3: Festigkeitskennwert K' und zugehöriger Sicherheitsbeiwert S' bei Prüfdruck p'

Die erforderliche Mantelwanddicke eines zylindrischen Behälters mit und ohne Zuschläge wird in den Abschnitten 7.1 und 7.2 festgelegt. Gleichung (7.1-1) definiert die Mantelwanddicke mit Zuschlägen. Die erforderliche Wanddicke bei vorgegebenem Durchmesser d_is oder d_os und Innendruck p_c kann mit den Gleichungen (7.2-1a&b) bestimmt werden.

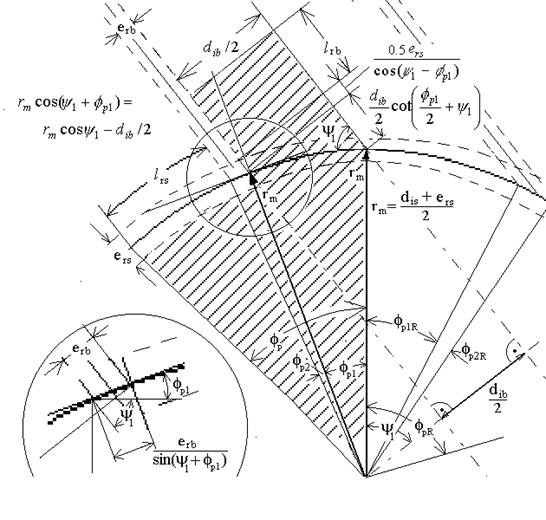

Fig. 19: Druckflächen im Radialschnitt
