BEIN

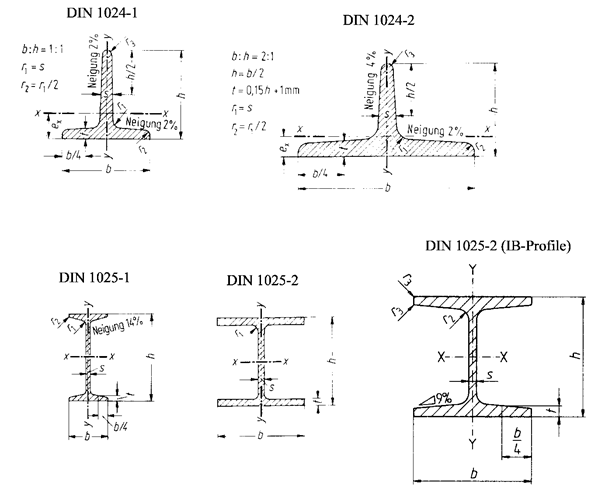

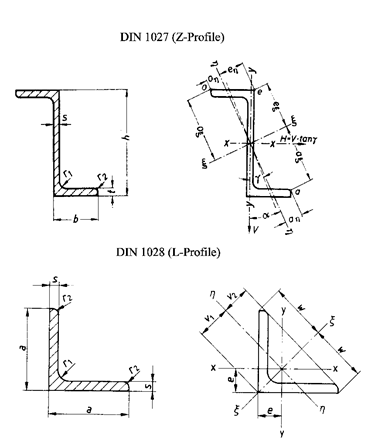

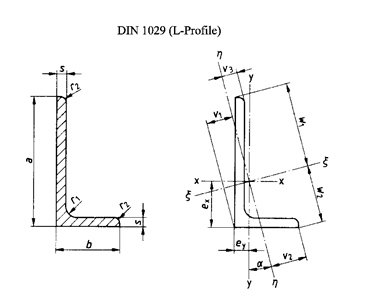

Die Belastung der Stützen eines Behälters wird nach AD-S3/0 berechnet und für Standardprofile nach DIN 1024 ... 1029 ausgewertet. Es können Gewichtskräfte G und Querkräfte Q vorgegeben werden. Bei Überschreiten der maximalen Normalkraft nach AD-S3/3 wird ein Stabilitätsnachweis nach DIN 18800 Teil 2 geführt.

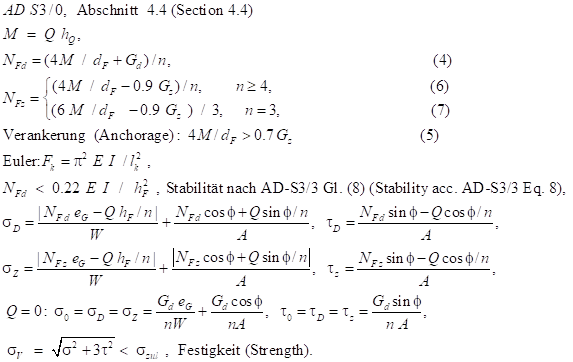

·         Bei gleichmäßiger Lagerung auf n Füßen oder Pratzen kann die maximale Druckkraft N_Fd auf ein Einzelelement nach AD-S30 Abschnitt 4.4 berechnet werden.

·         Eine Verankerung ist notwendig falls 4M/d_F > 0.7 G_z   Gl. (5)

·         Die maximale Zugkraft ist N_Fz

·         Falls keine gleichmäßige Lastverteilung durch die Auflagerung gewährleistet werden kann darf höchstens mit n=3 gerechnet werden!

·         Die Euler'sche Knickkraft F_k wird berechnet nach Dubbel Taschenbuch Maschinenbau, Springer 1997, Kapitel C Festigkeitslehre, S.42.

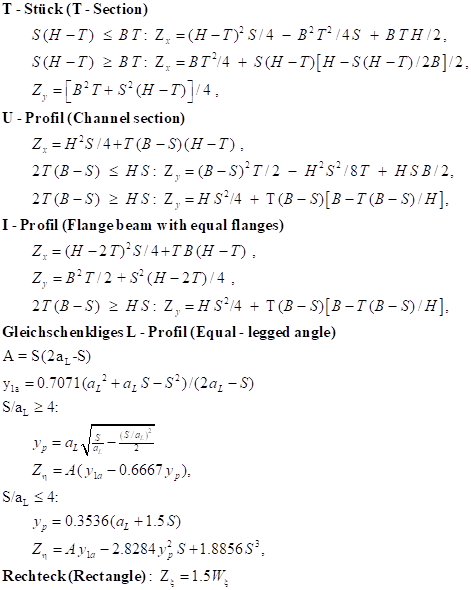

·         Die Gleichungen für die Profilspannungen s_D, t_D druck- und s_Z, t_Z zugseitig ergeben sich aus den statischen Gleichgewichtsbedingungen.

·         Für den Fall j=0 und e_G=0 entspricht die Biegespannung Merkblatt AD S3/3, Gleichung (7a).

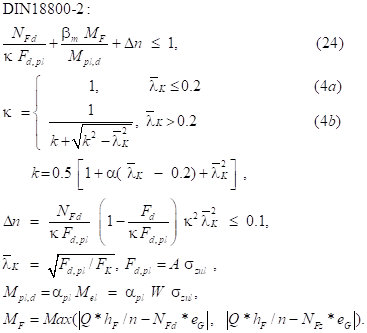

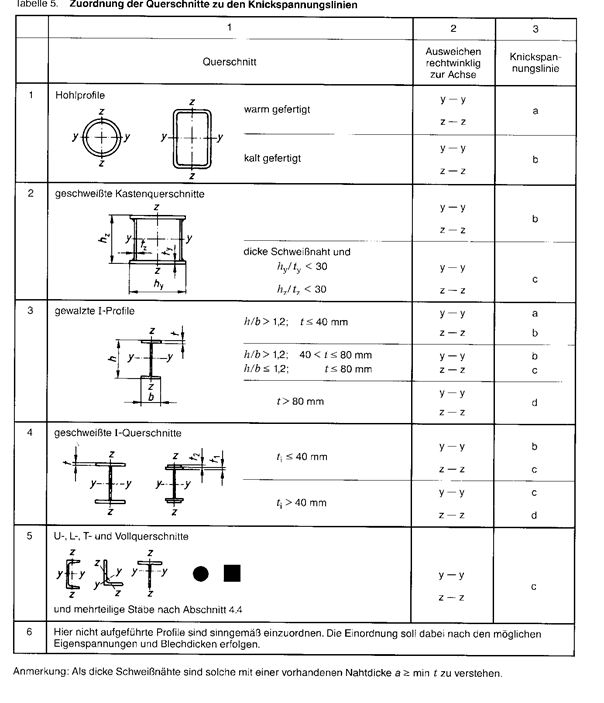

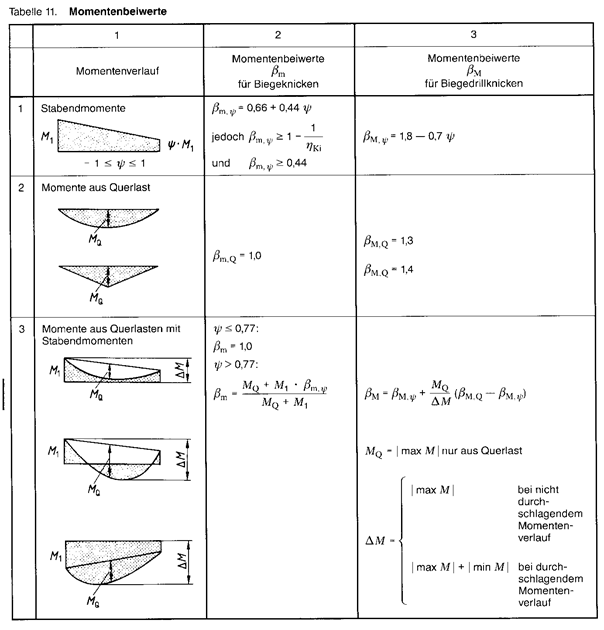

·         Nach AD-S3/3 kann der Stabilitätsnachweis nach DIN 18800/2 entfallen für N_Fd<0.22*E_F*I_F/h_F^2

·         Die Belastung der Fußplatte kann nach AD-S3/3 mit Modul S33 berechnet werden.

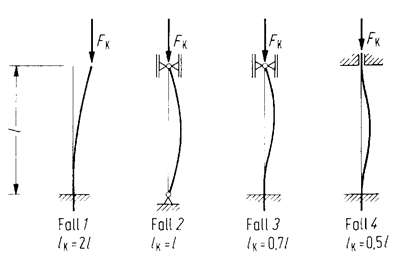

Fig.: Euler'sche Lastfälle

AD-S3/0 Abschnitt 4.3.4, zulässige Berechnungsspannung für Druckbehälter; Lastfall:

1.   Betrieb: Zulässige Berechnungsspannung s_zul = f = K/S,  K = Kennwert, S =  Sicherheitsfaktor nach AD-B0 bei Betrieb

2.   Prüffall  f_P = K/S', S' = Sicherheitsfaktor Prüffall nach AD-B0

3.   Montage  f_M = K/S_M, S_M = S - a (S-S');  a = 1 bei kurzfristiger Belastung; a = 0.5 bei längerer Belastung

4.   Sonderfall  f_S = K/S_S, S_S wie bei Montage mit a = 1.25, aber S_S > 1.
