Berechnungsbeispiel

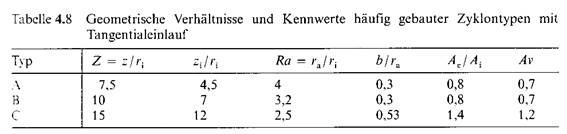

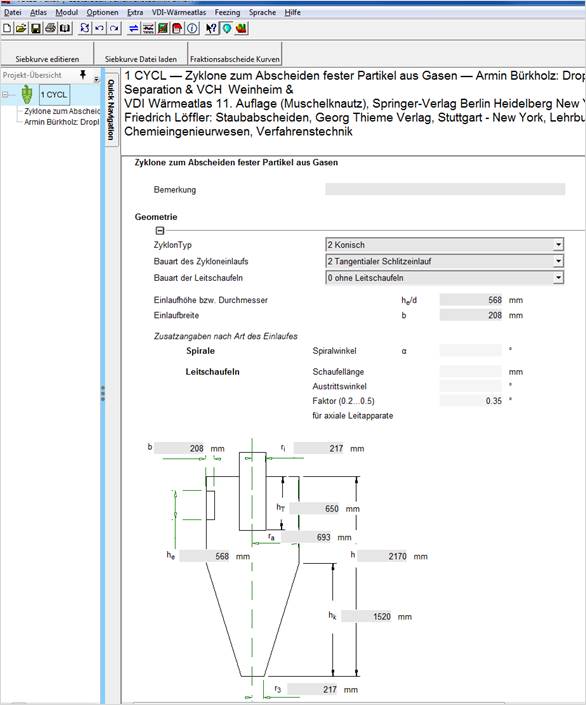

Zur Reinigung von 5000 m³ / h eines Industrieabgases (Dichte = 1.0 kg/m³, dynamische Viskosität = 18.43e-6 kg/m·s) von einem Staub mit einer Feststoffdichte von 2500 kg/m³ (Staubbeladung = 0.005) ist ein Zyklon mit den Geometrieverhältnissen des Typs B der Tabelle 4.8 auszulegen.

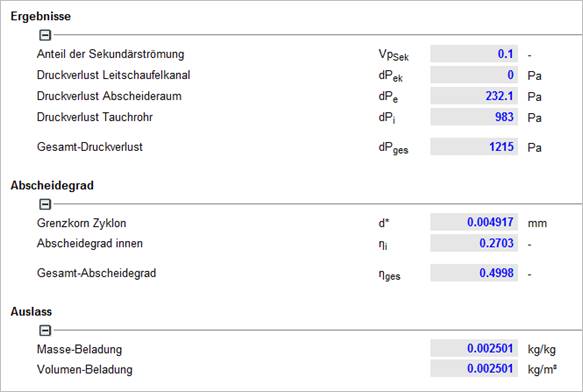

Welche Teilchengröße ist bei einem maximalen Druckverlust von 1670 Pa zu erreichen?
|

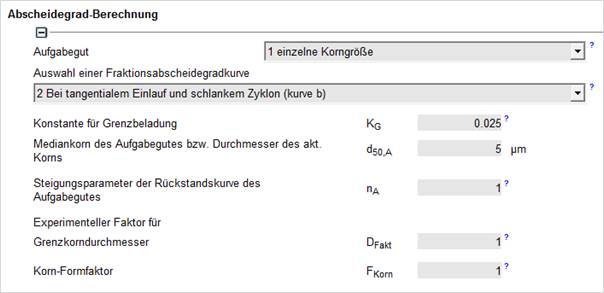

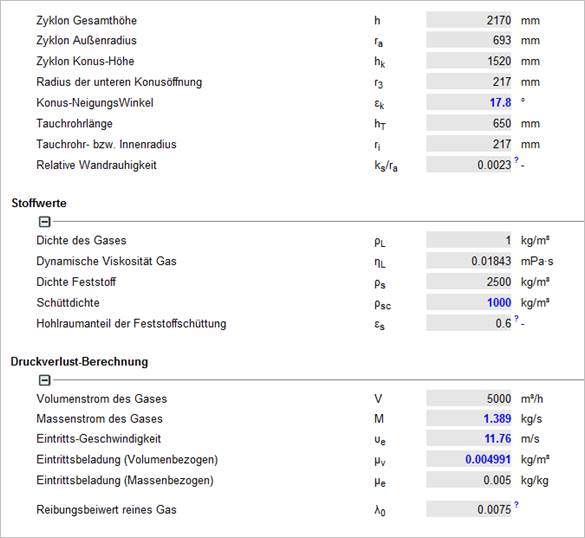

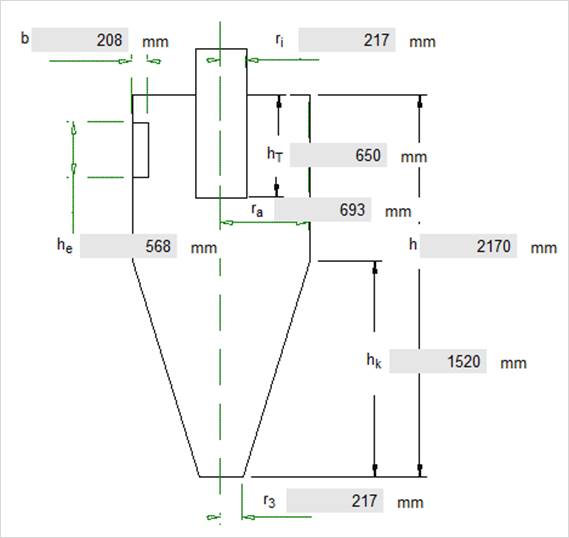

Einlaufhöhe |
he = 0.568 m |
|
Einlaufbreite |
b = 0.208 m |
|
Gesamthöhe des Zyklons |
h = 2.17 m |
|
Außenradius |
ra = 0.693 m |
|
Tauchrohrlänge |
HT = 0.65 m |
|
Tauchrohrradius |
ri = 0.217 m |
|
Wandreibungsbeiwert |
ks/ra = 0.0023 |
|
Volumenstrom des Gases |
V= 5000 m³/h |
