Variablenliste
Unbeachtet der Vielzahl von Rauhigkeitsformen und deren Verteilungen wird die „relative Rauigkeit" gemäß
definiert mit K als der mittleren Höhe aller Erhebungen.
Tabelle 1 gibt Anhaltswerte für technische Rohre:
|
Material |
Zustand |
Wandrauigkeit |
|
Glas, Blei- , Kupfer- , Messingrohre gezogen |
|
0 bis 0,0015 |
|
Stahlrohre gezogen |
neu |
0,04 (0,02 bis 0,1) |
|
nach längerem Gebrauch gereinigt mäßig verrostet oder |
0,15 bis 0,20 |
|
|
leichte Verkrustungen |
bis 0,40 |
|
|
starke Verkrustungen |
bis 3,0 |
|
|
Stahlblech verzinkt |
glatt (Lüfterrohre) |
0,07 |
|
Stahlrohre verzinkt |
normal galvanisiert |
0,15 |
|
Stahlrohre geschweißt |
neu |
0,05 (bis 0,1) |
|
neu, bituminiert |
0,05 |
|
|
gebraucht, gereinigt |
0,15 bis 0,20 |
|
|
gleichmäßig verrostet |
bis 0,40 |
|
|
leichte Verkrustung |
1 bis 1,5 |
|
|
starke Verkrustung |
2 bis 4 |
|
|
Stahlrohre genietet |
|
0,9 (0,5 bis 10) |
|
Gussrohre |
neu |
0,26 (bis 1) |
|
neu, bituminiert |
0,10 bis 0,15 |
|
|
angerostet |
1,0 bis 1,5 |
|
|
verkrustet |
1,5 bis 4,0 |
|
|
Betonrohre |
Glattstrich |
0,3 (bis 0,8) |
|
rau |
1,2 (bis 3) |
|
|
Asbest- Zement- Rohre |
(Eternit, Toschi) |
0,05 bis 0,1 |
|
Bretter |
ungehobelt |
0,7 |
|
gehobelt |
0,2 |
|
|
Backsteinmauerwerk |
normal gefügt |
1,3 |
|
Kunststoffrohre |
|
bis 0,0015 |
Die Konstante KG variiert zwischen 0,02 und 0,03. Minimale Werte wurden für feine Partikel mit großen Böschungswinkeln gefunden, der Maximalwert für gröbere Teilchen mit kleinen Böschungswinkeln. Für die Großzahl aller Stäube gilt aber KG = 0,025.
Bild 11 zeigt Körnungslinien von E- Filter- Zementstaub. Die Linien 2 und 3 sind bei zunehmender Beanspruchung der Probe mit Magnetrührer und Ultraschall einfach parallel verschoben.
Bild 11. Rückstandssummenkurven bei agglomerierenden Stäuben
In Zyklonen gilt für ähnliche Fälle:
|
|
(52) |
Die Flocken werden überwiegend in der Wandgrenzschicht des Abscheideraumes beansprucht. Dabei wird die Strömungsleistung NStr = V·Δpe umgesetzt. Der Steigungsparameter der RRS- Verteilung n bleibt bei den drei unterschiedlichen Leistungen N (Bild 11) konstant, der charakteristische Korndurchmesser d′ wird nach Gl. (52) umgerechnet. Erfahrungen liegen für Volumenströme von 60 000 bis 80 000 m3/h bei einer Abgastemperatur von 350 °C und einem Staubgehalt von 50 mg/Nm3 vor.
Er liegt zwischen 1.2 und 1.3 und dient zu Anpassung des berechneten Grenzkorndurchmessers an Versuche. Er wird mit 1.25 vorbelegt.
Anpassung der Berechnung an die Form des Abscheidegutes. Er liegt zwischen =0.005 und 1 (Kugel = 1)
Wird vorbelegt nach Meissner mit =0.0075
Diese Variable wird zur verbesserten Berechnung des Druckverlustes benötigt. Mit Ihr wird der Einfluss von Feststoffsträhnen berücksichtigt.
Der Hohlraumanteil der Feststoffsträhnen beträgt annähernd das Doppelte des Hohlraumvolumens der Schüttung. Die Dichte der Schüttung ergibt sich aus der Korndichte und dem Hohlraumanteil des Feststoffes.
|
Kurve |
a |
b |
c |
|
Bauform |
|
|
|
|
Einlauf |
axial |
tangential |
tangential |
|
h/ri |
15.0 |
13.0 |
10.0 |
|
hi/ri |
10.0 |
10.0 |
7.5 |
|
ra/ri |
2.0 |
3.0 |
4.0 |
|
Ae/Ai |
2.70 |
0.90 |
0.44 |
|
b/ra |
0.40 |
0.27 |
0.19 |

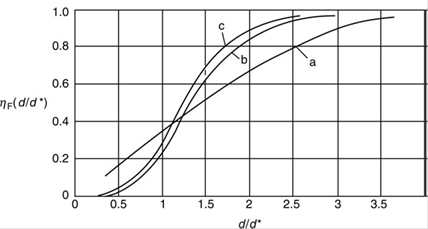

Fraktionsabscheidegradkurven für verschiedene Zyklonbauarten
Siebkurven können über die Option „Siebkurven editieren" eingegeben werden
