Modul DECK
Tabelle 4 — Dichtungsmaterial und -auflageflächen: Dichtungsbeiwerte (m) für Betriebsbedingungen und Mindestflächenpressung (y)
|
Nr. |
Dichtwerkstoff |
Dichtungsbeiwert |
Mindestflächenpressung |
|
|
1 |
Gummi mit Baumwollgewebeeinlage |
1,25 |
2,8 |
|
|
2 |
Pflanzenfaser |
1,75 |
7,6 |
|
|
3 |
Wellmetall |
weiches Aluminium |
2,75 |
25,5 |
|
4 |
Weichkupfer oder Messing |
3,00 |
31,0 |
|
|
5 |
Eisen oder weicher Stahl |
3,25 |
37,9 |
|
|
6 |
Monel oder 4 % bis 6 % Chrom |
3,50 |
44,8 |
|
|
7 |
nichtrostender Stahl |
3,75 |
52,4 |
|
|
8 |
Metall-Kammprofil |
weiches Aluminium |
3,25 |
37,9 |
|
9 |
Weichkupfer oder Messing |
3,50 |
44,8 |
|
|
10 |
Eisen oder weicher Stahl |
3,75 |
52,4 |
|
|
11 |
Monel oder 4 % bis 6 % Chrom |
3,75 |
62,0 |
|
|
12 |
nichtrostender Stahl |
4,25 |
69,5 |
|
|
13 |
Metall-Flachprofil |
weiches Aluminium |
4,00 |
60,6 |
|
14 |
Weichkupfer oder Messing |
4,75 |
89,5 |
|
|
15 |
Eisen oder weicher Stahl |
5,50 |
124 |
|
|
16 |
Monel oder 4 % bis 6 % Chrom |
6,00 |
150 |
|
|
17 |
nichtrostender Stahl |
6,50 |
179 |
|
|
18 |
Runddichtungen |
Eisen oder weicher Stahl |
5,50 |
124 |
|
19 |
Monel oder 4 % bis 6 % Chrom |
6,00 |
150 |
|
|
20 |
nichtrostender Stahl |
6,50 |
179 |
|
|
21 |
Elastomere |
Naturgummi |
0,5 |
0 |
|
22 |
SWR |
0,5 |
0 |
|
|
23 |
Viton |
0,5 |
0 |
|
|
24 |
EPDM |
0,5 |
0 |
|
|
25 |
Silicon |
0,5 |
0 |
|
|
26 |
Neopren |
1,0 |
1,38 |
|
|
27 |
Nitril |
1,0 |
1,38 |
|
|
28 |
Butyl |
1,0 |
1,38 |
|
|
29 |
CNAF |
1,0 |
1,38 |
|
|
30 |
PTFE |
PTFE-Hülle |
2,0 |
13,8 |
|
31 |
PTFE massiv 1,5 mm dick |
2,75 |
25,4 |
|
|
32 |
PTFE massiv 3 mm dick |
2,0 |
11,0 |
|
|
33 |
PTFE umflochten |
2,0 |
11,0 |
|
|
34 |
Benutzerdefinierte Angaben |
|||

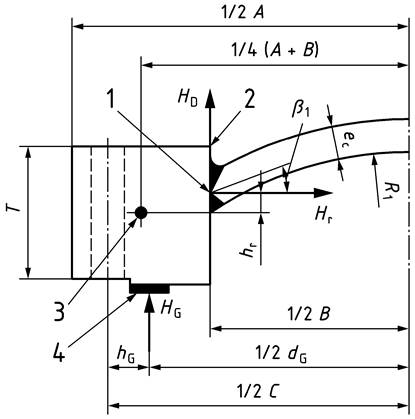

Legende
1 durchgeschweißte Naht
2 Wirkungspunkt von HD
3 Mittelpunkt
4 geeignete Dichtung
Bild 12 — Kugelförmig gewölbte und verschraubte Deckel mit innenliegender Dichtung
