Modul EN 11

Berücksichtigung von äußeren Scherkräften und eines äußeren Torsionsmoments durch ein erhöhtes Anzugsmoment

Um in der Flanschverbindung eine Querkraft Q (senkrecht zur Rohrachse) und ein Torsionsmoment Mt durch Reibschluss übertragen zu können, muss an der Dichtung erforderlichenfalls eine zusätzliche Kraft FZ angreifen.

FZ beträgt:

aa) für seitlich verschiebbare Flansche, bei denen Querkräfte nur durch Reibschluss übertragen werden können

A 2.8-10

ab) für seitlich nicht verschiebbare Flansche, bei denen Querkräfte durch Formschluss übertragen werden

A 2.8-11

Ergibt sich aus den Gleichungen (A 2.8-10) oder (A 2.8-11) ein FZ > 0, so ist diese Kraft der erforderlichen Betriebsdichtungskraft nach Gleichung (A 2.8-5) zuzuschlagen.

H i n w e i s:

Metall-O-Ring-Dichtungen sind zur Aufnahme von Querkräften und Torsionsmomenten durch Reibschluss nicht geeignet

Falls keine anderslautenden Versuchsergebnisse vorliegen, sind die Reibbeiwerte wie folgt einzusetzen:

m = 0,1 bei graphitbeschichteten Dichtungen

m = 0,15 bei metallischen Auflagen mit glatter Oberfläche

m = 0,25 bei It-Dichtungen

Formel-
zeichen

Berechnungsgröße

Einheit

FZ

axiale Zugkraft zur Übertragung von Querkräften und Torsionsmomenten im Reibschluss beim Betriebszustand

N

FDB

erforderliche Dichtungskraft für den Auslegungszustand

N

MB

Biegemoment im Rohr

N mm

Mt

Torsionsmoment im Rohr

N mm

dD

mittlerer Dichtungsdurchmesser

mm

dt

Lochkreisdurchmesser

mm

m

Reibwert

-

C 5.4 Klammerschrauben

Klammerschrauben (siehe Bild C.5.4.-1) müssen einer Eignungsprüfung unterzogen werden.

Sie müssen gegen Abgleiten gesichert und so am Behälter befestigt sein, dass sie beim Abklappen nicht abfallen können.

Anzahl, Größe und Güte der Klammerschrauben eines jeden Verschlusses müssen auf dem Typschild am Behälter angegeben sein.

C 5.5 Klappschrauben

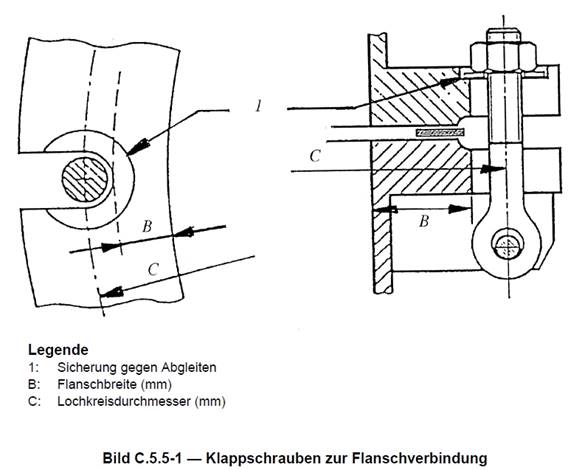

In Schlitze einzulegende klappbare Schrauben (z. B. Augenschrauben) müssen gegen Abgleiten gesichert sein, siehe Bild C.5.5-1. Muttern und Unterlegscheiben müssen außerhalb des Schlitzes voll aufliegen.


Variablenliste

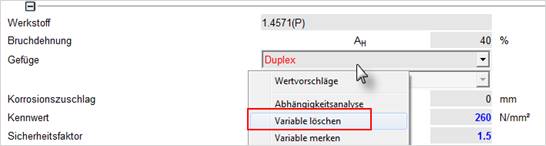

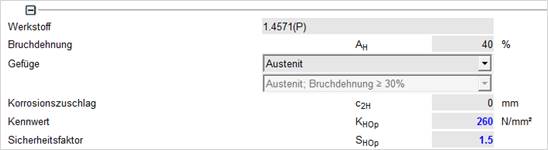

Variable 395 – Gefüge des Flanschwerkstoffes

Diese Angabe kommt aus der Werkstoffdatenbank, kann aber vom Anwender überschrieben werden und wird dann rot dargestellt.

Wenn Sie wieder die Angabe aus der Datenbank erhalten wollen, löschen Sie die Variable per Rechtsklick auf die Combo-Box und ‚Variable löschen‘.

Variable 396 – Gefüge des Schalenwerkstoffes

Diese Angabe kommt aus der Werkstoffdatenbank, kann aber vom Anwender überschrieben werden und wird dann rot dargestellt.

Wenn Sie wieder die Angabe aus der Datenbank erhalten wollen, löschen Sie die Variable per Rechtsklick auf die Combo-Box und ‚Variable löschen‘.

Variable 220 – Gefüge des Schraubenwerkstoffes

Diese Angabe kommt aus der Werkstoffdatenbank, kann aber vom Anwender überschrieben werden und wird dann rot dargestellt.

Wenn Sie wieder die Angabe aus der Datenbank erhalten wollen, löschen Sie die Variable per Rechtsklick auf die Combo-Box und ‚Variable löschen‘.
