Modul EN 22
|
Windzone |
vb,0 in m/s |
qb,0 in kN/m² |
|
1 |
22,5 |
0,316 |
|
2 |
25,0 |
0,391 |
|
3 |
27,5 |
0,473 |
|
4 |
30,0 |
0,563 |

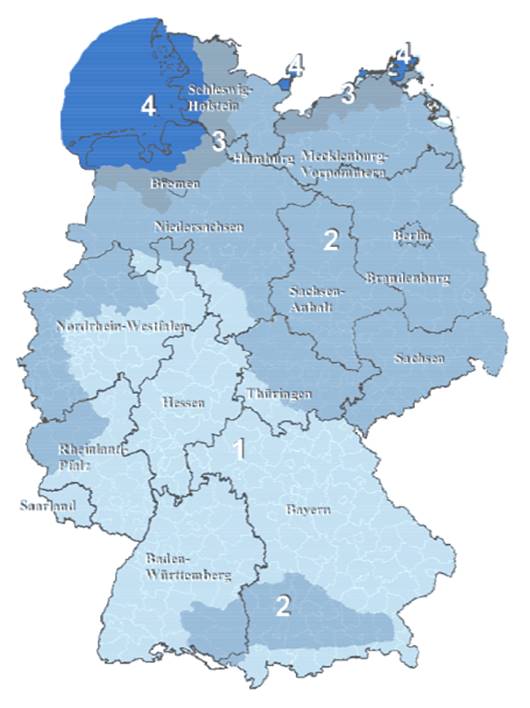

Bild NA.A.1 — Windzonenkarte für das Gebiet der Bundesrepublik Deutschland
Aus: DIN EN 1991-1-4/NA:2010-12

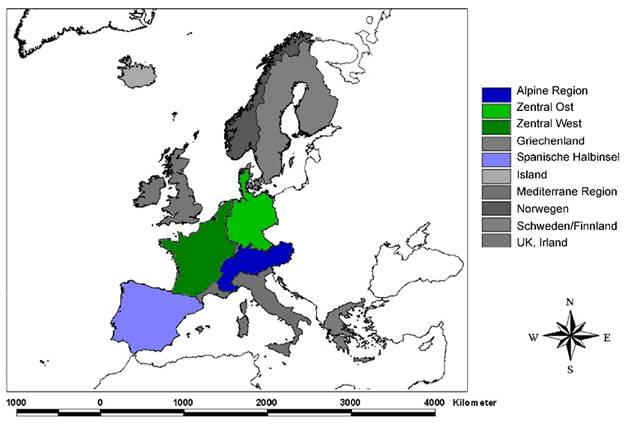

Bild C.1 — Europäische Klimaregionen
Aus: DIN EN 1991-1-3:2010-12

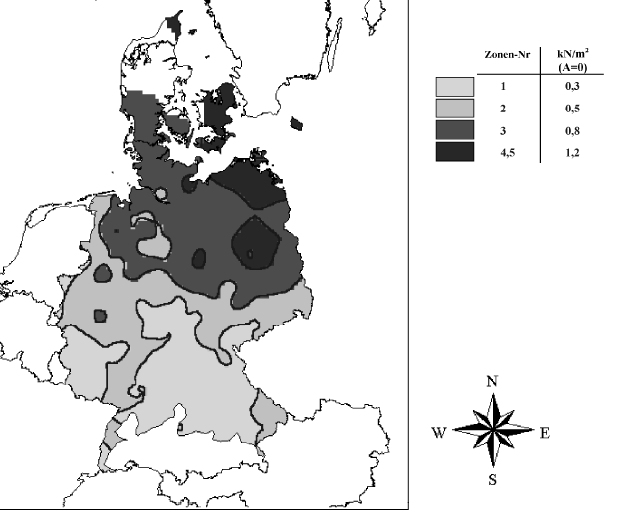

Bild C.3 — Zentral Ost: Schneelast auf Höhe des Meeresspiegels

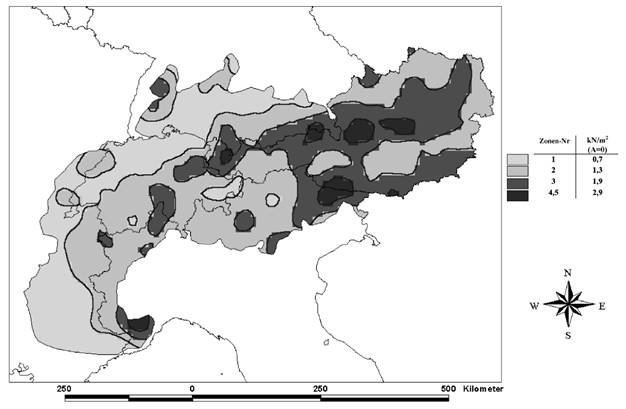

Bild C.2 — Alpine Region: Schneelast auf Höhe des Meeresspiegels

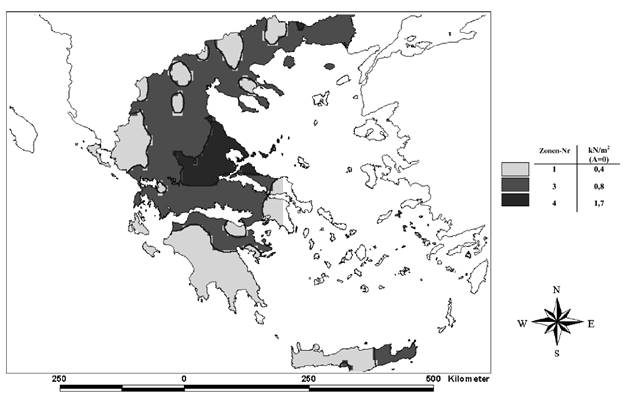

Bild C.4 — Griechenland: Schneelast auf Höhe des Meeresspiegels

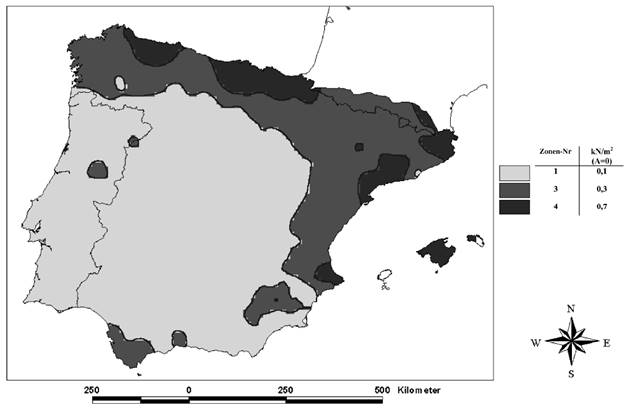

Bild C.5 — Spanische Halbinsel: Schneelast auf Höhe des Meeresspiegels

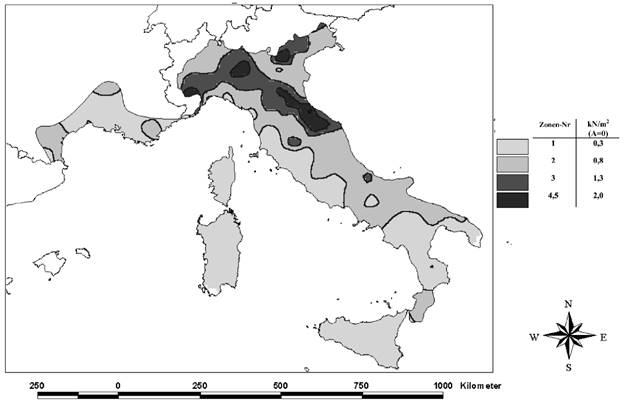

Bild C.6 — Mediterrane Region: Schneelast auf Höhe des Meeresspiegels

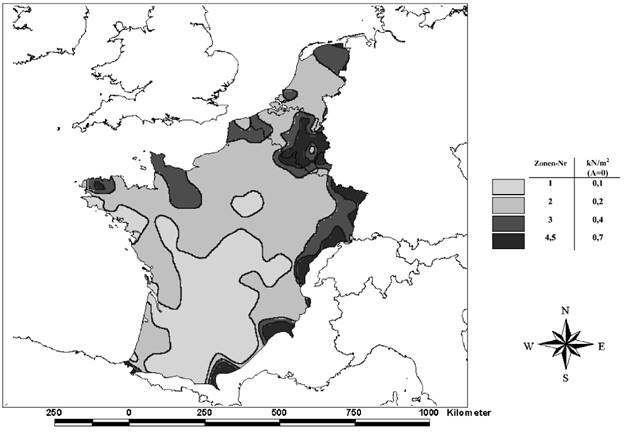

Bild C.7 — Zentral West: Schneelast auf Höhe des Meeresspiegels

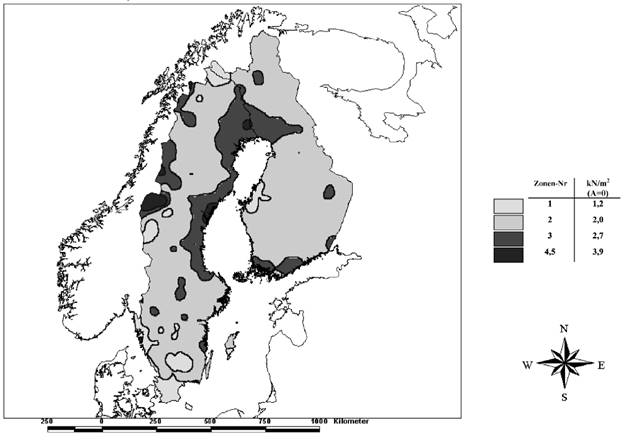

Bild C.8 — Schweden, Finnland: Schneelast auf Höhe des Meeresspiegels

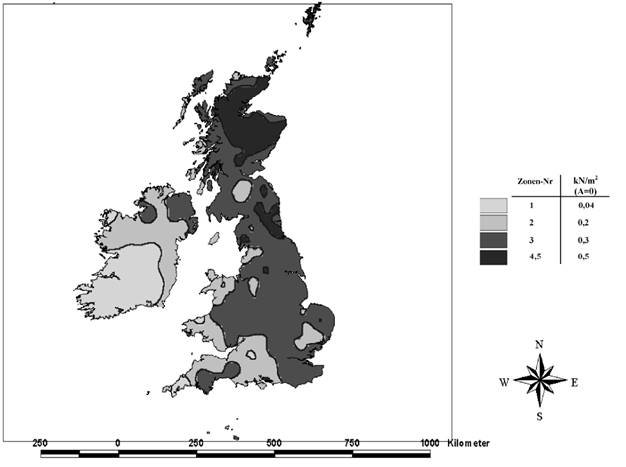

Bild C.9 — UK, Irland: Schneelast auf Höhe des Meeresspiegels

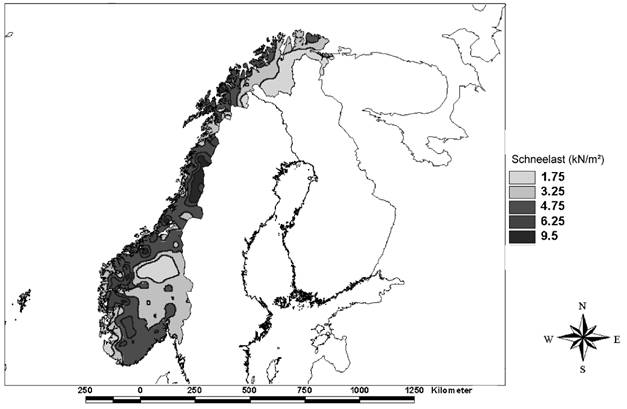

Bild C.10 — Norwegen: Schneelast auf Höhe des Meeresspiegels

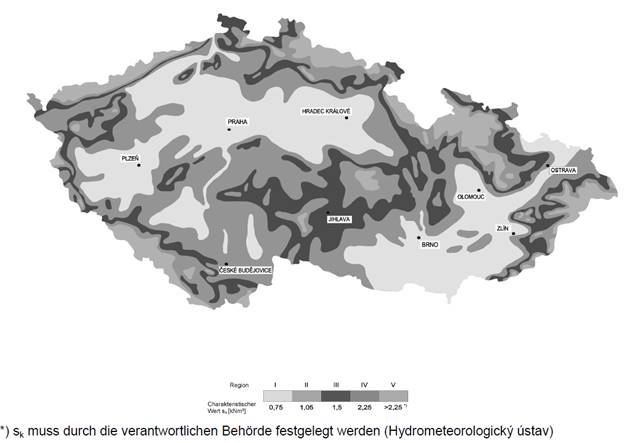

Bild C.11 — Tschechische Republik: Schneelast auf Höhe des Meeresspiegels

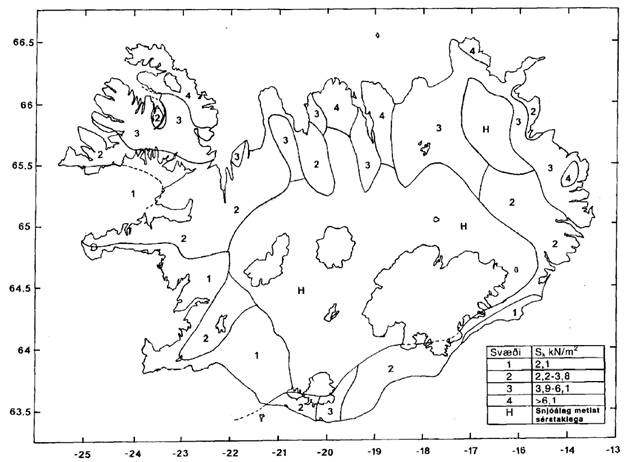

Bild C.12 — Schneekarte von Island
|
Zone |
Sk, kN/m² |
|
|
1 |
0,007A – 1,4 |
Sk ≥ 0,70 |
|
2 |
0,9 |
|
|
3 |
0,006A – 0,6 |
Sk ≥ 1,2 |
|
4 |
1,6 |
|
|
5 |
0,93exp(0,00134A) |
Sk ≥ 2,0 |
|
Dabei ist A die Höhenlage des Bauwerkes über dem Meeresspiegel |
||

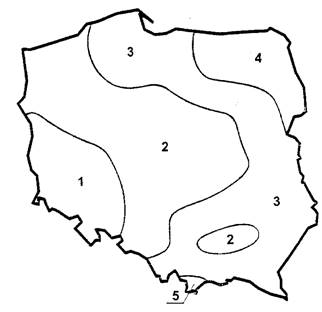

Bild C.13 — Schneekarte von Polen
Tabelle NA.B.1 — Geländekategorien
|
Geländekategorie I Offene See; Seen mit mindestens 5 km freier Fläche in Windrichtung; glattes, flaches Land ohne Hindernisse
Rauigkeitslänge z0 = 0,01 m Profilexponent α = 0,12 |
|
|
Geländekategorie II Gelände mit Hecken, einzelnen Gehöften, Häusern oder Bäumen, z. B. landwirtschaftliches Gebiet
Rauigkeitslänge z0 = 0,05 m Profilexponent α = 0,16 |
|
|
Geländekategorie III Vorstädte, Industrie- oder Gewerbegebiete; Wälder
Rauigkeitslänge z0 = 0,30 m Profilexponent α = 0,22 |
|
|
Geländekategorie IV Stadtgebiete, bei denen mindestens 15 % der Fläche mit Gebäuden bebaut sind, deren mittlere Höhe 15 m überschreitet
Rauigkeitslänge z0 = 1,05 m Profilexponent α = 0,30 |
|
Aus: DIN EN 1991-1-4/NA:2010-12
