Berechnung von Wärmetauschernetzen

Alle Wärmeübertrager, die Sie in einem Netz verschalten wollen, müssen zuerst mit dem LV-Programm WTS (Rohrbündelwärmeübertrager) oder AC (Kreuzstromwärmeübertrager) thermisch ausgelegt sein und als .atl-Datei abgespeichert vorliegen.

>> Siehe Handbuch WTS oder AC.

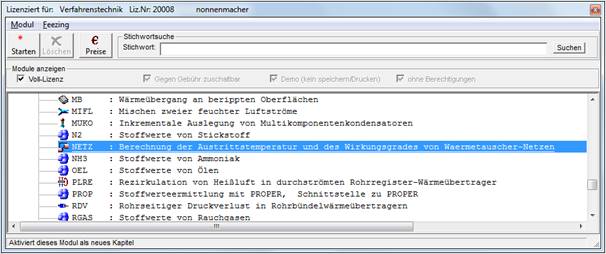

Starten Sie das Modul NETZ im treeview

Über die Schaltfläche "Netz planen" gelangen Sie zur graphischen Oberfläche, um  das Wärmeübertrager-Netz zu planen.

Legen Sie zunächst bis max. 10 Wärmeübertrager für Ihr Netz fest.

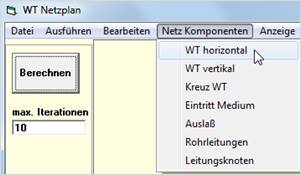

NetzKomponenten -> WT Horizontal/vertikal

Mit „linker Maustaste und ziehen“ erstellen Sie ein graphisches Symbol für jeden Übertrager.

Medium Eintritt und Auslass festlegen

Legen Sie jetzt Eintritt und Auslass für die Medien fest. Eintritt wird orange, der Auslass in grau dargestellt.

Rohrverbindungen anlegen

Rohrleitungen können nur von einem Eintrittsknoten aus angelegt werden. Wählen Sie hierzu die Mitte des Symbols, bis Ihr Mauszeiger zu einem schwarzen Pfeil wird und ziehen Sie die Rohrverbindung mit gedrückter linker Maustaste zu Ihrem Tauscher. Verschalten Sie so Ihr komplettes Netz.

Durch Doppelklick auf den Eintrittsknoten erhalten Sie eine Dialogbox, in der Sie Massenstrom, Temperatur und Druck am Eintritt eingeben können. Die Massenströme werden angezeigt.

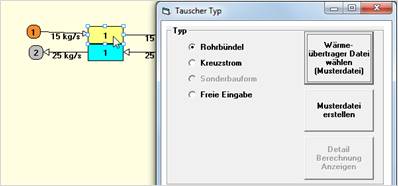

Per Doppelklick auf die Tauscher legen Sie die Tauscherdaten fest

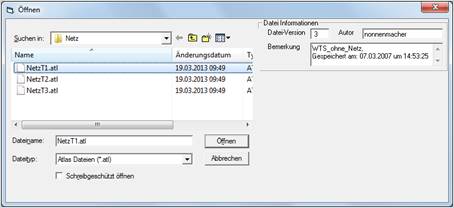

Wählen Sie eine bereits erstellte ATL-Datei (bereits thermisch ausgelegter Tauscher). Sobald alle Tauscher festgelegt sind können Sie eine Berechnung starten. Die Temperaturverteilung wird angezeigt.

Über "Datei / zurück zum Formular"  wechseln Sie in das LV Modul NETZ zurück.

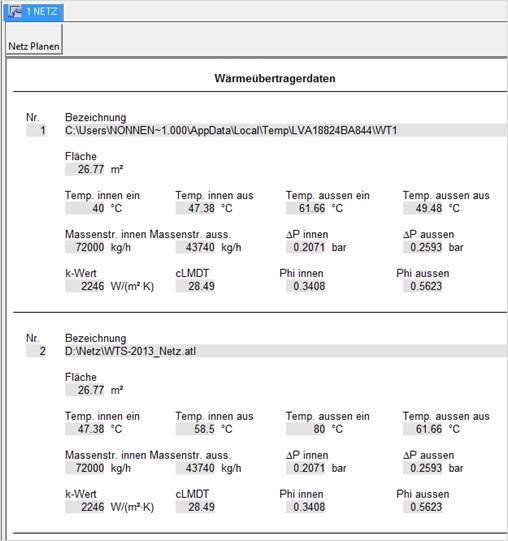

Hier bekommen Sie alle wichtigen Daten Ihres Wärmeübertrager-Netzes übersichtlich dargestellt. Die Daten können zu Dokumentationszwecken ausgedruckt werden.

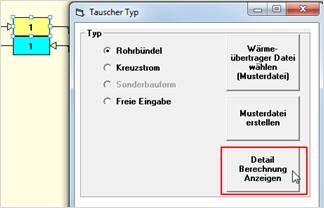

Doppelklick auf einen Wärmeübertrager:

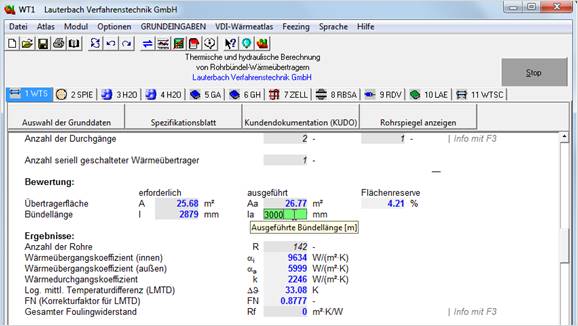

Das Programm wechselt in das Modul WTS und zeigt die thermische Auslegung des Übertragers an.

Hier können Sie alle Daten beliebig verändern (s. Handbuch WTS).

Mit STOP wechseln sie zurück zum Netzplan!

Nach einer Änderung muss das Netz über die Schaltfläche Berechnen neu berechnet werden!

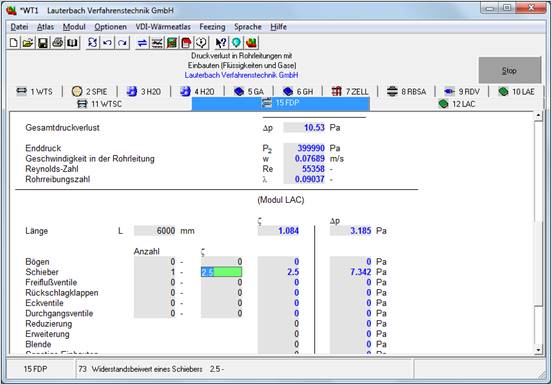

Mit Doppelklick auf eine Rohrleitung können Sie bekannte Druckverluste direkt eingeben oder eine Druckverlustberechnung mit dem Modul FDP durchführen. Schaltfläche:  Druckverlust Berechnung

Unter 'Datei speichern' kann der Netzplan für eine spätere Weiterbearbeitung als .net Datei gespeichert werden.

Unter "Datei / kopieren auf Metafile" kann der Netzplan als Graphik (WMF.Datei) gespeichert und in andere Anwendungen eingefügt werden.
