Modul SPIE

Für die Auslegung von Rohrbündelwärmeübertragern ist die genaue Vereinbarung des Rohrspiegels notwendig. Die Anordnung der einzelnen Rohre im Mantelraum, die Lage der Umlenkbleche sowie die Positionierung von Gassen wirken sich auf die thermische und hydraulische Auslegung aus und sind Grundlage der Konstruktion.

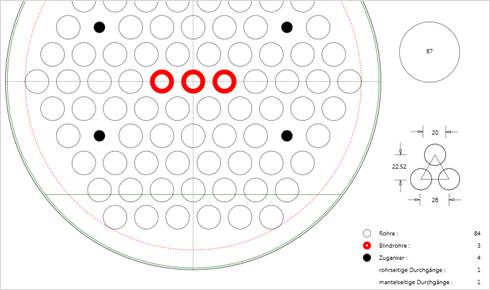

Das Modul SPIE ist ein Programm zur Erzeugung von Rohrspiegeln für Rohrbündelwärmeübertrager. Es besteht aus einem graphischen und einem numerischen Teil. Der Rohrspiegel kann vom Benutzer in allen Einzelheiten selbst erstellt werden. Es können 30.000 Rohre dargestellt und einzeln editiert werden. Zuganker und Blindrohre können vorgesehen werden.

Für die Erstellung des Rohrspiegels stehen zwei unterschiedliche Methoden zur Verfügung:

Design - Methode

Vorgabe der Anzahl der Rohre und Ermittlung des Manteldurchmessers

Rating - Methode

Vorgabe des Manteldurchmessers und Ermittlung der Anzahl der Rohre

Standardmäßig können Rohrspiegel mit 1, 2, 3, 4, 6 und 8 rohrseitigen Durchgängen erstellt werden

Der erhaltene Rohrspiegel kann im Programm angezeigt, frei gestaltet und dokumentiert werden. Die erzeugten Rohrspiegeldaten werden in einer Datenbank (Rohrspiegelbibliothek) gespeichert und in den Wärmeübertragerprogrammen WTS, KOND, VERD und MESK geladen. Die Rohrspiegel sind auch im DXF-Format abzuspeichern und können von verschiedenen CAD-Programmen weiterverarbeitet werden.
