Variablenliste

Variablen

Variable 64 – Windgeschwindigkeit

Beau-fort-grad	Bezeichnung	Mittlere Windgeschwindigkeit in ca.10m Höhe über offenem, flachem Gelände			Auswirkungen des Windes im Binnenland
Beau-fort-grad	Bezeichnung	kno	m/s	km/h	Auswirkungen des Windes im Binnenland
0	Windstille	<1	0	0	Rauch steigt senkrecht auf
1	leiser Zug	1 bis 3	1	<5	Windrichtung angezeigt durch den Zug des Rauches
2	leichte Brise	4 bis 6	2 bis 3	5 bis 10	Wind im Gesicht spürbar, Blätter und Windfahnen bewegen sich
3	schwache Brise schwacher Wind	7 bis 10	4 bis 5	um 15	Wind bewegt dünne Zweige und streckt Wimpel
4	mäßige Brise mäßiger Wind	11 bis 15	6 bis 7	20 bis 25	Wind bewegt Zweige und dünnere Äste, hebt Staub und loses Papier
5	frische Brise frischer Wind	16 bis 21	8 bis 10	30 bis 35	kleine Laubbäume beginnen zu schwanken, Schaumkronen bilden sich auf See
6	starker Wind	22 bis 27	11 bis 13	40 bis 45	starke Äste schwanken, Regenschirme sind nur schwer zu halten, Telegrafenleitungen pfeifen im Wind
7	steifer Wind	28 bis 33	14 bis 17	50 bis 60	fühlbare Hemmungen beim Gehen gegen den Wind, ganze Bäume bewegen sich
8	stürmischer Wind	34 bis 40	18 bis 20	65 bis 70	Zweige brechen von Bäumen, erschwert erheblich das Gehen im Freien
9	Sturm	41 bis 47	21 bis 24	75 bis 85	Äste brechen von Bäumen, kleinere Schäden an Häusern (Dachziegel oder Rauchhauben abgehoben)
10	schwerer Sturm	48 bis 55	25 bis 28	90 bis 100	Wind bricht Bäume, größere Schäden an Häusern
11	orkanartiger Sturm	56 bis 63	29 bis 32	105 bis 115	Wind entwurzelt Bäume, verbreitet Sturmschäden
12	Orkan	über 64	ab 33	ab 120	schwere Verwüstungen

Variable 70 – Wärmeleitfähigkeit Behältermaterial Boden

	Rohdichte ρ kg/m³	Bemessungswärmeleitfähigkeit λ W/(m · K)	Spezifische Wärmekapazität c_p J/(kg · K)
Beton
mittlere Rohdichte	1800	1,15	1000
	2000	1,35	1000
	2200	1,65	1000
Hohe Rohdichte	2400	2,00	1000
armiert (mit 1% Stahl)	2300	2,3	1000
armiert (mit 2% Stahl)	2400	2,5	1000
(Die Rohdichte von Beton ist als Trockenrohdichte angegeben)

Variable 72 – Wärmeleitfähigkeit Isolationsmaterial Boden

s. Wärmeleitfähigkeit des Isolationsmaterials

Variable 74 – Wärmeleitfähigkeit Behältermaterial Mantel

s. Wärmeleitfähigkeit des Behältermaterials

Variable 76 – Wärmeleitfähigkeit Isolationsmaterial Mantel

s. Wärmeleitfähigkeit des Isolationsmaterials

Variable 78 – Wärmeleitfähigkeit Behältermaterial Dach

s. Wärmeleitfähigkeit des Behältermaterials

Variable 80 – Wärmeleitfähigkeit Isolationsmaterial Dach

s. Wärmeleitfähigkeit des Isolationsmaterials

Variable 90 – Emissionsgrad des Daches

s. Emissionsgrade

Variable 91 – Emissionsgrad des Produkts

s. Emissionsgrade

Variable 107 – Wärmeleitfähigkeit der Rohrwand

s. Wärmeleitfähigkeit des Behältermaterials

Variable 137 – Verschmutzungswiderstand innen

s. Typische Foulingwiderstände

Variable 138 – Verschmutzungswiderstand außen

s. Typische Foulingwiderstände

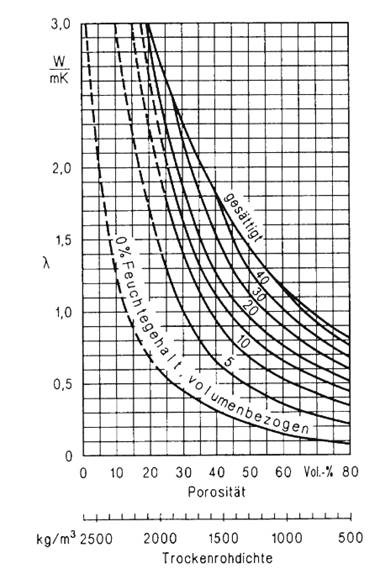

Variable 158 – Wärmeleitfähigkeit des Erdreichs

Wärmeleitfähigkeit von Erdreich bei 20°C

	Roh- dichte ρ kg/m³	Bemessungswärmeleitfähigkeit λ W/(m · K)	Volumenbezogene Wärmekapazität ρ · cp J/(m³ · K)
Ton, Schlick, Schlamm, Schluff	1200-1800	1,5	3,0 x 10⁶
Sand, Kies	1700-2200	2,0	2,0 x 10⁶
homogener Fels	-	3,5	2,0 x 10⁶
Erdreich (bei unbekannter Beschaffenheit)	-	2,0	2,0 x 10⁶

Variable 179 – Spezifische Wärmekapazität des Lagertanks

Spezifische Wärmekapazität c in J/(kg·K) in Abhängigkeit von der Temperatur

Lfd.-Nr.	DIN-Bezeichnung	Werkstoffnummer	Spezifische Wärmekapazität c J/(kg·K)
Warmfeste Stähle, unlegiert
Temperatur °C			20	100	200	300	400	500	600	700	800	900	1000
1	St 35.8	1.0305	430	500	540	580	620	690	780
2	St 37.8	1.0315	430	500	540	580	620	690	780
3	St 45.8	1.0405	430	500	540	580	620	690	780
4	St 42.8	1.0498	430	500	540	580	620	690	780
5	P 235 GH	1.0345	460	490	520	560	610	680
6	P 265 GH	1.0425	460	490	520	560	610	680
Warmfeste Stähle, niedriglegiert
Temperatur °C			20	100	200	300	400	500	600	700	800	900	1000
7	P 295 GH	1.0481	430	500	540	580	620	690	780
8	19 Mn 5	1.0482	430	500	540	580	620	690	780
9	16 Mo 3	1.5415	430	500	540	580	620	690	780
10	16 Mo 5	1.5423	430	500	540	580	620	690	780
11	15 MnNi 6-3	1.6210	430	500	540	580	620	690	780
12	20 MnMoNi 5-5	1.6310	430	500	540	580	620	690	780
13	15 NiCuMoNb 5-6-4	1.6368	430	500	540	580	620	690	780
14	13 CrMo 4-5	1.7335	430	500	540	580	620	690	780
15	12 CrMo 19-5	1.7362	420	490	530	560	610	670	760
16	10 CrMo 9-10 GS-12 CrMo 9-10	1.7380	430	500	540	580	620	690	780
17	14 MoV 6-3	1.7715	430	500	540	580	620	690	780

Lfd.-Nr.	DIN-Bezeichnung	Werkstoffnummer		Spezifische Wärmekapazität c J/(kg·K)
Warmfeste Stähle, hochlegiert
Temperatur °C				20	100	200	300	400	500	600	700	800	900	1000
18	X 10 CrMoVNb 9-1	1.4903		430	500	540	580	620	690	780
19	X 20 CrMoV 11-1	1.4922		450	490	540	580	630	710	830
20	X 8 CrNiMoNb 16-16	1.4981		450	500	530	540	550	580	610	610	610
21	X 12 CrMo 9-1	1.7386		430	500	540	580	620	690	780
Hochwarmfeste Stähle
Temperatur °C				20	100	200	300	400	500	600	700	800	900	1000
22	X 3 CrNiMoBN 17-13-3		1.4910	450	500	530	540	550	580	610	610	610
23	X 6 CrNiMoB 17-12-2		1.4919	450	500	530	540	550	580	610	610	610
24	X 6 CrNi 18-10		1.4948	450	500	530	540	550	580	610	610	610
25	X 3 CrNiN 18-11		1.4949	450	500	530	540	550	580	610	610	610
Hitzebeständige Stähle
Temperatur °C				20	100	200	300	400	500	600	700	800	900	1000
26	X 10 CrAlSi 7		1.4713	430	490	530	560	610	670	770	920
27	X 18 CrN 28		1.4749	500
28	X 15 CrNiSi 20-12		1.4828	470	500	530	530	560	580	600	610	610	620	640
29	X 10 NiCrAlTi 32-21		1.4876	470	500	530	530	560	580	600	610	610	620	640
30	X 5 NiCrNbCe 32-27		1.4877	445

Lfd.-Nr.	DIN-Bezeichnung	Werkstoffnummer		Spezifische Wärmekapazität c J/(kg·K)
Nichtrostende und säurebeständige Stähle
Temperatur °C				20	100	200	300	400	500	600	700	800	900	1000
31	X 6 Cr 17		1.4016	450	500	540	580	640	740	880
32	X 17 CrNi 16-2		1.4057	460
33	X 5 CrNi 18-10		1.4301	470	500	530	530	560	580	600	610	610
34	X 3 CrTi 17		1.4510	450	500	540	580	640	740	880
35	X 6 CrNiTi 18-10		1.4541	470	500	530	530	560	580	600	610	610	620	640
36	X 6 CrNiNb 18-10		1.4550	470	500	530	530	560	580	600	610	610	620	640
37	X 6 CrNiMoTi 17-12-2		1.4571	470	500	530	530	560	580	600	610	610	620	640
Einsatz- und Vergütungsstähle
Temperatur °C				20	100	200	300	400	500	600	700	800	900	1000
38	C 22		1.0402	440	480	520	560	600	660	750
39	C 45 E		1.1191	440	480	520	560	600	660	750

Lfd.-Nr.		DIN-Bezeichnung		Werkstoffnummer	Spezifische Wärmekapazität c J/(kg·K)
Feinkornbaustähle und kaltzähe Stähle
Temperatur °C					20	100	200	300	400	500	600	700	800	900	1000
40	St E 255		1.0461		430	500	540	580	620	690
41	P 460 N		1.8905		430	500	540	580	620	690
Temperatur °C					-190	-150	-100	-50	-25	0
42	13 MnNi 6-3		1.6217		270	340	400	420	460

Lfd.-Nr.		DIN-Bezeichnung		Werkstoffnummer	Spezifische Wärmekapazität c J/(kg·K)
Aluminium-Legierungen
Temperatur °C						20	100	200	300	400	500	600	700	800	900	1000
43	EN AW-Al 99,0		EN AW-1200
44	EN AW-AlMn 1 Cu		EN AW-3003
45	EN AW-AlMg 2,5		EN AW-5052
46	EN AW-AlMg 4,5 Mn 0,7		EN AW-5083
47	EN AW-AlMg 1 SiCu		EN AW-6061			1106
48	EN AW-AlMg 1 Si		EN AW-6060			1106
Kupfer-Legierungen
Temperatur °C						20	100	200	300	400	500	600	700	800	900	1000
49	CuNi 10 Fe 1 Mn		CW 352 H			(362)	399	419	426	431	460	498	494	474	480
50	CuNi 30 Mn 1 Fe		CW 354 H			(354)	399	427	444	454	472	486	496	500	500
51	CuZn 39 Pb 3 (Ms 58)		CW 614 N			410
52	CuZn 39 Pb 0.5 (Ms 60 Pb)		CW 610 N
53	CuZn 28 Sn 1 As (50 Ms 71) (Mittl. cp zwischen 0°C und J)		CW 706 R			376			399	405	413		442	453	460
54	CuZn 38 Sn 1 (50 Ms 60)		CW 717 R
55	CuZn 20 Al 2 As (50 Ms 76)		CW 702 R			376
56	CuSn 4 (Phosphorbronze)		CW 450 K			368
57	CuAl 8 Fe 3 (Aluminiumbronze)		CW 303 G			435

Lfd.-Nr.		DIN-Bezeichnung		Werkstoff-nummer	Spezifische Wärmekapazität c J/(kg·K)
Nickel-Legierungen
Temperatur °C					20	100	200	300	400	500	600	700	800	900	1000
58	Ni 99,2		2.4066
59	NiCu 30 Fe		2.4360		428	441	459	478
60	NiCr 15 Fe		2.4816		(460)
61	NiCr 21 Mo		2.4858		(460)
62	NiCr 22 Mo 9 Nb		2.4856		(460)
63	NiMo 16 Cr 15 W		2.4819		(376)
64	NiMo 16 Cr 16 Ti		2.4610		(376)
65	NiMo 28		2.4617		(376)
Sonstige Werkstoffe
Temperatur °C					20	100	200	300	400	500	600	700	800	900	1000
66	Ni 36		1.3912		477	520	566	524	508	506
67	TiAl 6 V 4		3.7165		(499)	565	592	606	619	657
68	EN-GJS-415		EN-JS 1030		461	527	569	593	606
69	GG(m. Lamellengrafit)				468	519	569	616	662	713

ã Springer-Verlag Berlin Heidelberg 2013
