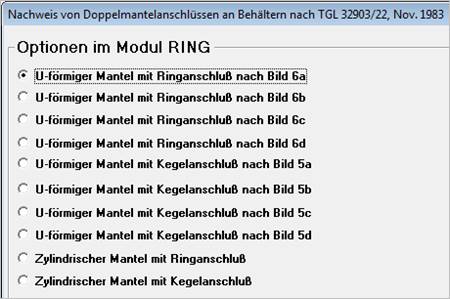

Beim Start des Moduls RING erscheint ein Auswahlformular, in dem verschiedene Bauformen angegeben sind. Die Auswahl einer Bauform wird mit "OK" bestätigt.

Weitere Informationen zu den verschiedenen Bauformen finden Sie im Kapitel Bauformen.

U-förmige Doppelmantelkonstruktionen sind in der Regel mit Kegelanschluss (links im Bild) oder mit Ringanschluss (rechts im Bild) ausgeführt.

Entsprechend der Richtlinie werden folgende Bauformen unterschieden, welche Sie beim Programmstart auf der Auswahlmaske wählen können.

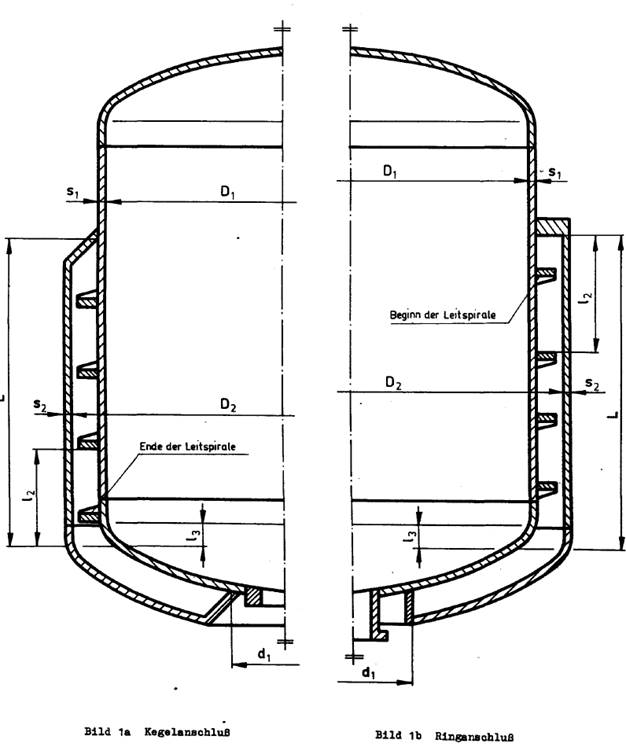

Informationen zur Bemaßung der verschiedenen Ausführungen sind in den folgenden Grafiken enthalten.

Die verschiedenen Bauformen der Kegelanschlüsse sind in der Auswahlmaske zusammengefasst unter dem Punkt "Zylindrischer Doppelmantel mit Kegelanschluss". Die Ausführungsart des Kegelanschlusses ist in der Eingabemaske zu wählen.

Die verschiedenen Bauformen der Ringanschlüsse sind in der Auswahlmaske zusammengefasst unter dem Punkt "Zylindrischer Doppelmantel mit Ringanschluss". Die Ausführungsart des Ringanschlusses ist in der Eingabemaske zu wählen.

Für die zylindrischen Doppelmantelkonstruktionen mit Ringanschluss wurde aus Gründen der Übersichtlichkeit auf die direkte Eingabemöglichkeit der nach TGL 32903/02 zu bestimmenden Schweißnahtwertigkeiten verzichtet; bitte geben Sie die erforderlichen Werte für die rechnerischen Schweißnahtwertigkeiten entsprechend Abschnitt 3.4.1.1) der Richtlinie direkt ein.

Die Eigenlasten G₁ und G₂ belasten den Kegel-bzw. Ringanschluss mit einer Axialkraft:

F = + G₂     Tragelemente am Behälter

F = -  G₁    Tragelemente am Doppelmantel

Tragfähigkeitsnachweis für die Axialkraft und den Oberdruck im Doppelmantel:

                            (36)

[p2]            nach Formel (16) bei Kegelanschlüssen und

   nach Formel (32) -bei Anschlussringen

A                nach Formel (8)

φ₂               nach Tabelle 2 für Ringanschlüsse, φ₂ = φ_T2 für Kegelanschlüsse

Zulässiger Überdruck im Doppelmantel:

                                                                           (16)

                                                                             (32)

Axialkraftfaktor:

                                                                                                               (8)

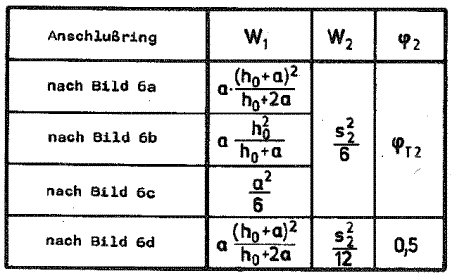

Tabelle 2

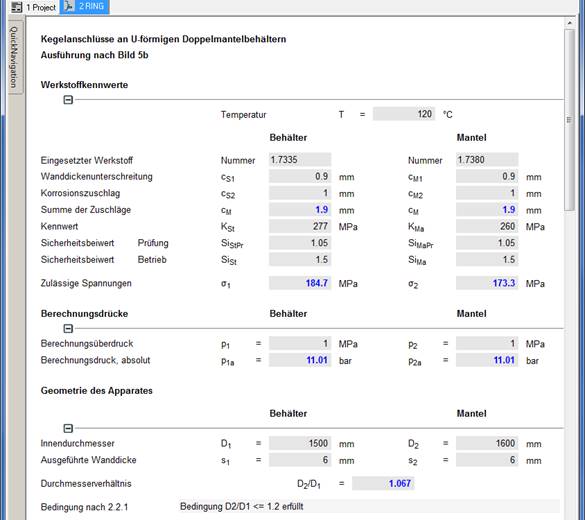

Wählen Sie auf der Auswahlmaske zunächst durch Doppelklick oder über den OK-Button die gewünschte Bauform aus. Danach wird die Eingabe- bzw. Berechnungsmaske gezeigt. Hier sind Werkstoffe und Betriebsbedingungen sowie die geometrischen Parameter in beliebiger Reihenfolge einzugeben.
