Szenario-Manager

Mit dem Szenario-Manager ist es möglich, auf einfache Art und Weise verschiedene Varianten eines Apparates zu berechnen. Verschiedene Varianten können z.B. bedeuten, dass ganze Baureihen eines Wärmeübertragers mit unterschiedlichen Mantelnennweiten, Rohrdurchmessern, Rohrteilungen, Rohrdurchgängen etc. berechnet oder dass für einen vorgegebenen Wärmeübertrager verschiedene Lastfälle (Variation der Massenströme, Temperaturen, Leistung usw.) simuliert werden.

Der große Vorteil des Szenario-Managers ist, dass alle Eingabedaten für die verschiedenen Szenarien in einer EXCEL-Tabelle komplett vorgegeben und automatisch an das Programm übergeben werden. Das bringt eine enorme Zeitersparnis, da nahezu beliebig viele Berechnungen auf einmal durchgeführt werden können.

Das LV Programm berechnet dann nacheinander die Szenarien, ohne dass zusätzliche Eingaben notwendig sind und übergibt die gewählten Ergebnisdaten an EXCEL. Durch Ausgabe der Ergebnisse nach EXCEL ist eine einfache Beurteilung der verschiedenen Berechnungen möglich.

Thermalöl soll mit Rauchgas aufgeheizt werden. Der Tauscher ist ausgelegt und als Datei (.ATL) gespeichert.

Es sollen nun drei Lastfälle untersucht werden:

·          Auslegungsfall (normal)

·          niedriger Volumenstrom (Min) und

·          hoher Volumenstrom (Max).

Dabei soll die tatsächliche Wärmeleistung bestimmt und nachgewiesen werden, dass die Filmtemperatur nicht über 360°C ansteigt.

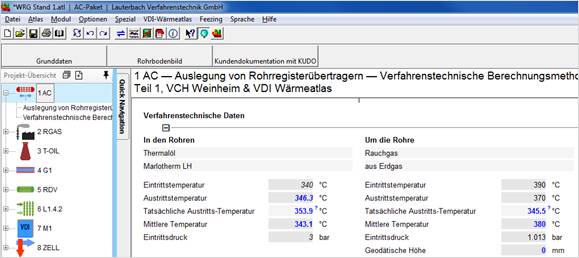

Starten Sie AC und geben Sie Ihre Werte ein oder laden Sie eine bestehende ATL Datei.

Über ‚Modul‘ > ‚Szenario Manager‘ öffnet sich die Szenario-Vorlage-Datei (LVSzenario.xltx) im Programmverzeichnis.

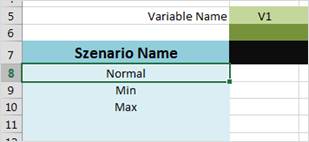

Vergeben Sie zunächst einen Szenario-Namen

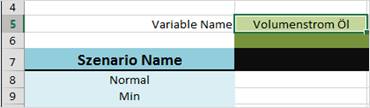

Die Variablenbezeichnung können Sie frei wählen.

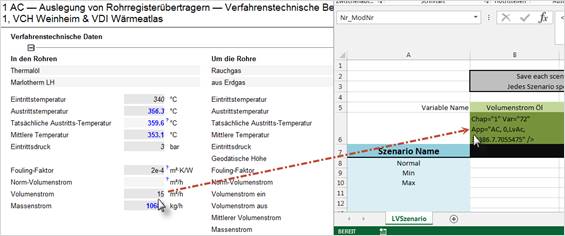

Die Variableninformationen werden per Drag&Drop übergeben. Ziehen Sie die Variable aus dem LV Programm in das Excel Feld.

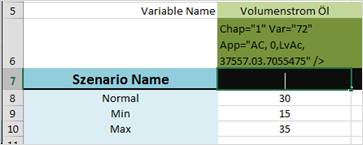

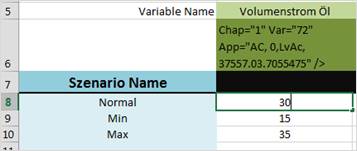

Tragen Sie jetzt noch den Wert für diese Variable ein:

Tragen Sie nun die gewünschte Ausgabeeinheit für diese Variable ein. Wird nichts eingegeben, wird automatisch die Einheit verwendet, die auf der Eingabemaske verwendet wird.

Verfahren Sie so mit allen Variablen, die Sie variieren möchten und erstellen Sie beliebig viele Szenarien/Varianten und speichern Sie diese als EXCEL Datei (.xlsx) ab.

Starten Sie den Szenario-Manager im Menü Modul

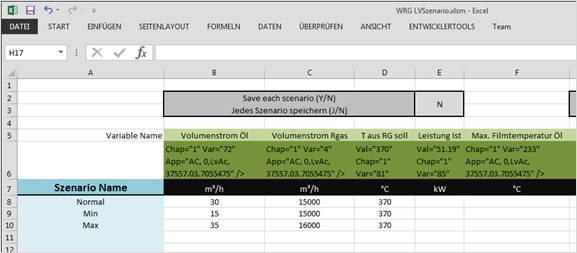

Nun erfolgt die Berechnung bei einer geschätzten Rauchgas-Austrittstemperatur von 370°C. Die Excel Datei wird ausgefüllt und die Einheiten werden eingetragen.

Um den tatsächlichen Betriebspunkt zu ermitteln, muss die Soll-Austrittstemperatur mit der
Ist-Austrittstemperatur übereinstimmen. Daher ziehen wir die Ist- Austrittstemperatur auch noch nach Excel, zur Kontrolle auch die Leistungsreserve.

In Excel setzen wir die Soll-Austrittstemperatur aller Szenarien gleich dem Ist-Wert

Über Modul / Szenario-Manager wird mehrmals gerechnet, bis die Leistungsreserve annähernd 0 ist.

>> Wir stellen fest, dass die Filmtemperatur zu hoch ist.

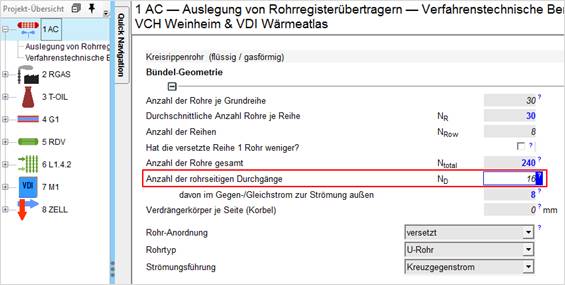

Die Anzahl der rohrseitigen Durchgänge im AC wird von 8 auf 16 erhöht.

Nach erneutem, mehrmaligem Durchrechnen ist die maximale Filmtemperatur unter dem Grenzwert von 360°C.
