Überblick und Geltungsbereich
B1 berechnet erforderliche Wanddicken und zulässige Drücke für dünnwandige Zylinder- und Kugelschalen unter Innendruck. Vor jeder Verwendung ist zu prüfen, ob Regelwerksausgabe und Geltungsbereich zum Projekt passen.
Berechnungsziel
Aus Geometrie, Druck, Werkstoffkennwerten, Sicherheitsbeiwerten, Schweißfaktor und Zuschlägen bestimmt das Modul den Betriebs- und Prüffall. Die größere erforderliche Wanddicke ist maßgebend. Für eine vorgegebene ausgeführte Wanddicke werden außerdem zulässige Drücke und geometrische Größen berechnet.
Zylinderschale

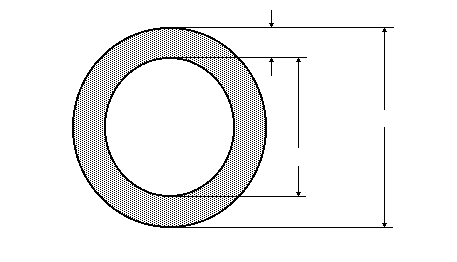

Bauform 1. Die Länge V10 wird für Volumen- und Gewichtsgrößen benötigt.
Kugelschale
Bauform 2. Eine Zylinderlänge ist nicht erforderlich.
Abgrenzung
- Dickwandige Zylinder außerhalb des B1-Geltungsbereichs gehören zu B10.
- Ein gesonderter Ausschnitts- oder Verstärkungsnachweis gehört zu B9.
- Außendruck und Stabilitätsnachweise sind nicht Gegenstand dieses Moduls.
Entscheidende Ergebnisse
| Größe | Variable | Bedeutung |
|---|---|---|
| Maßgebende erforderliche Wanddicke | V1 | mit ausgeführter Wanddicke V9 vergleichen |
| Zulässiger Betriebsdruck | V36 | für die vorhandene Wanddicke |
| Zulässiger Prüfdruck | V37 | für die vorhandene Wanddicke im Prüffall |
Diese Bedienhilfe ersetzt keine fachliche Prüfung des gültigen Regelwerks und der projektspezifischen Randbedingungen.
