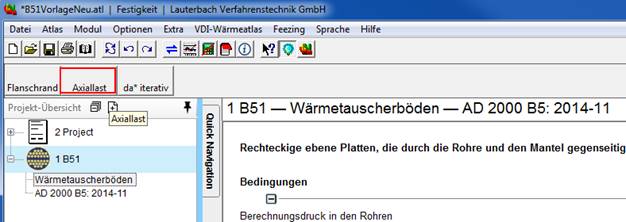

Variablenliste

Ausführungsform
(nur schematische Darstellung)

Voraussetzungen

Berechnungs-beiwert C

a) gekrempter ebener Boden

1. Krempenhalbmesser:

2. Bordhöhe: h ≥ 3,5s (Bedingungen aus Abschnitt 6.1.1 beachten!)

0,30

b) geschmiedeter oder gepresster ebener Boden

1. Krempenhalbmesser


jedoch nicht weniger als 8 mm.

2. Bordhöhe h ≥ s

0,35

c) beidseitig eingeschweißte Platte

Plattenwanddicke

s ≤ 3 s₁

0,35

s > 3 s₁

0,40

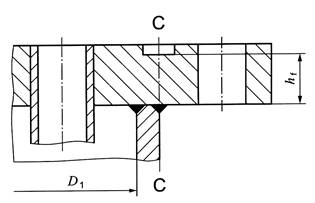

d) ebene Platte an einer Flanschverbindung mit durchgehender Dichtung

D₁ ≥ D_i

0,35

e) ebene Platte mit Entlastungsnut ¹⁾

s₁= ausgeführte Wanddicke des zylindrischen Teils des Bodens im Anschluss an den zylindrischen Mantel

1. Restwanddicke in der Nut:

,

jedoch nicht weniger als 5 mm

und bei D_a > 1,2 D₁    s_R ≤ 0,77 s₁

2. Nutenhalbmesser:

r ≥ 0,2 s, jedoch nicht weniger als 5 mm und

3. Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s1 keine Dopplungen aufweisen²⁾.

4. Bei besonderer Beanspruchung z. B. im Zeitstandbereich ist diese Ausführungsform ohne besonderen Nachweis nicht geeignet.

0,40

f) beidseitig aufgeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,40

s > 3 s₁

0,45

Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s₁ keine Dopplungen aufweisen.²⁾

g) beidseitig frei aufliegende ebene Platte

Restwanddicke am Dichtungskreis oder in Nuten

s_R ≥ 0,7 s

0,40

h) einseitig eingeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

0,50

i) partiell durchgeschweißte ebene Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

Bedingungen für a:

a ≥ 0,5 s und a ≥ 1,4 s₁

D_f /D₁ ≥ 0,7

0,50

k) von außen vorgelegte ebene Platte

1. Restwanddicke am Dichtungskreis:
s_R ≥ 0,7 s

2. Weichstoffdichtung
D₁ ≤ 500 mm

1,25

l) von innen vorgelegte ebene Platte

Restwanddicke am Dichtungskreis:

s_R ≥ 0,7 s

0,45

¹⁾ Andere Querschnittsformen der Entlastungsnut können spannungsgünstiger sein und sind bei dementsprechendem Nachweis zulässig.

²⁾ Dies ist in der Regel erfüllt, wenn die Prüfungen nach den Stahl-Eisen-Lieferbedingungen DIN EN 10160 Qualitätsklasse E 3 durchgeführt wurden. Dies kann bereits bei der Bestellung vereinbart werden.

Ausführungsform
(nur schematische Darstellung)

Voraussetzungen

Berechnungs-beiwert C

a) gekrempter ebener Boden

1. Krempenhalbmesser:

2. Bordhöhe: h ≥ 3,5s (Bedingungen aus Abschnitt 6.1.1 beachten!)

0,30

b) geschmiedeter oder gepresster ebener Boden

1. Krempenhalbmesser


jedoch nicht weniger als 8 mm.

2. Bordhöhe h ≥ s

0,35

c) beidseitig eingeschweißte Platte

Plattenwanddicke

s ≤ 3 s₁

0,35

s > 3 s₁

0,40

d) ebene Platte an einer Flanschverbindung mit durchgehender Dichtung

D₁ ≥ D_i

0,35

e) ebene Platte mit Entlastungsnut ¹⁾

s₁= ausgeführte Wanddicke des zylindrischen Teils des Bodens im Anschluss an den zylindrischen Mantel

1. Restwanddicke in der Nut:

,

jedoch nicht weniger als 5 mm

und bei D_a > 1,2 D₁    s_R ≤ 0,77 s₁

2. Nutenhalbmesser:

r ≥ 0,2 s, jedoch nicht weniger als 5 mm und

3. Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s1 keine Dopplungen aufweisen²⁾.

4. Bei besonderer Beanspruchung z. B. im Zeitstandbereich ist diese Ausführungsform ohne besonderen Nachweis nicht geeignet.

0,40

f) beidseitig aufgeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,40

s > 3 s₁

0,45

Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s₁ keine Dopplungen aufweisen.²⁾

g) beidseitig frei aufliegende ebene Platte

Restwanddicke am Dichtungskreis oder in Nuten

s_R ≥ 0,7 s

0,40

h) einseitig eingeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

0,50

i) partiell durchgeschweißte ebene Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

Bedingungen für a:

a ≥ 0,5 s und a ≥ 1,4 s₁

D_f /D₁ ≥ 0,7

0,50

k) von außen vorgelegte ebene Platte

1. Restwanddicke am Dichtungskreis:
s_R ≥ 0,7 s

2. Weichstoffdichtung
D₁ ≤ 500 mm

1,25

l) von innen vorgelegte ebene Platte

Restwanddicke am Dichtungskreis:

s_R ≥ 0,7 s

0,45

¹⁾ Andere Querschnittsformen der Entlastungsnut können spannungsgünstiger sein und sind bei dementsprechendem Nachweis zulässig.

²⁾ Dies ist in der Regel erfüllt, wenn die Prüfungen nach den Stahl-Eisen-Lieferbedingungen DIN EN 10160 Qualitätsklasse E 3 durchgeführt wurden. Dies kann bereits bei der Bestellung vereinbart werden.

Ausführungsform
(nur schematische Darstellung)

Voraussetzungen

Berechnungs­beiwert C2

gekrempter ebener Boden

a) mit Einhalsung

oder

b) mit durchgestecktem Anker

1. Krempenhalbmesser:

2. Bordhöhe: h ≥ 3,5s (Bedingungen aus Abschnitt 6.5.1 beachten!)

0,25

c) beidseitig eingeschweißte Platte mit durchgestecktem Anker

Plattenwanddicke

s ≤ 3 s₁

0,30

s > 3 s₁

0,35

d) beidseitig eingeschweißte Platte

Plattenwanddicke

s ≤ 3 s₁

0,40

s > 3 s₁

0,45

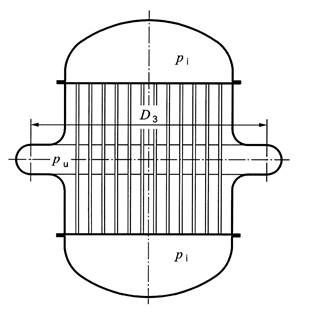

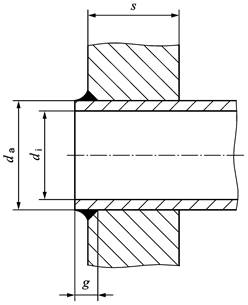

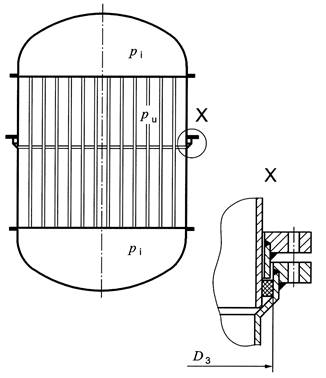

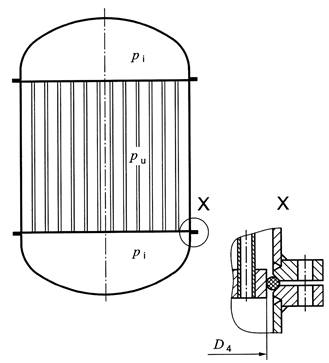

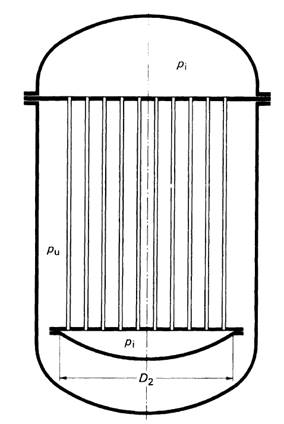

Typ der Verrohrung

Sinnbild

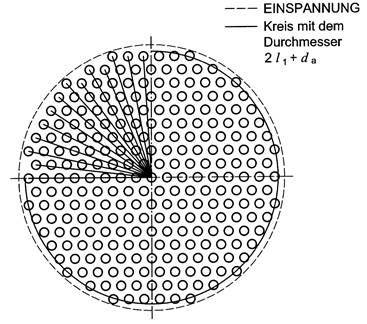

A)      Vollberohrte Rohrplatte
l wird über das arithmetische Mittel der Mittenabstände der außen liegenden Rohre zum Plattenmittelpunkt (l₁) zuzüglich eines halben Rohrdurchmessers ermittelt.

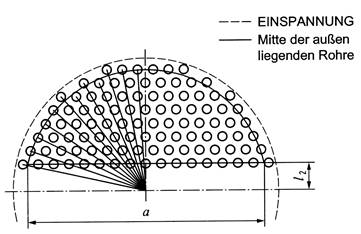

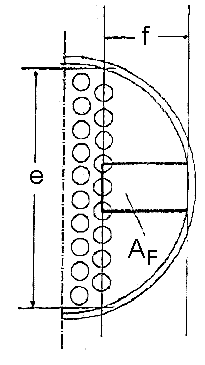

B)      Kreisabschnitt

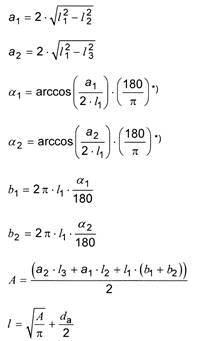

Berechnung von l

Typ der Verrohrung

Sinnbild

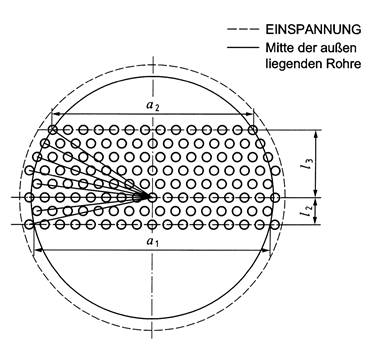

C)      Rechteck/Bogen
Berechnung von l

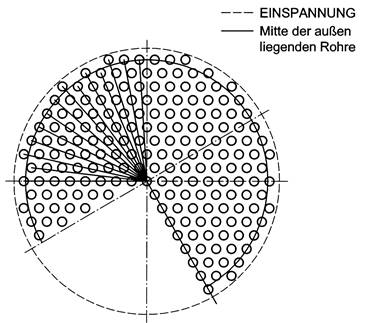

D)      Kreissektor
Berechnung von l

Ausführungsform
(nur schematische Darstellung)

Voraussetzungen

Berechnungs-beiwert C

a) gekrempter ebener Boden

1. Krempenhalbmesser:

2. Bordhöhe: h ≥ 3,5s (Bedingungen aus Abschnitt 6.1.1 beachten!)

0,30

b) geschmiedeter oder gepresster ebener Boden

1. Krempenhalbmesser


jedoch nicht weniger als 8 mm.

2. Bordhöhe h ≥ s

0,35

c) beidseitig eingeschweißte Platte

Plattenwanddicke

s ≤ 3 s₁

0,35

s > 3 s₁

0,40

d) ebene Platte an einer Flanschverbindung mit durchgehender Dichtung

D₁ ≥ D_i

0,35

e) ebene Platte mit Entlastungsnut ¹⁾

s₁= ausgeführte Wanddicke des zylindrischen Teils des Bodens im Anschluss an den zylindrischen Mantel

1. Restwanddicke in der Nut:

,

jedoch nicht weniger als 5 mm

und bei D_a > 1,2 D₁    s_R ≤ 0,77 s₁

2. Nutenhalbmesser:

r ≥ 0,2 s, jedoch nicht weniger als 5 mm und

3. Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s1 keine Dopplungen aufweisen²⁾.

4. Bei besonderer Beanspruchung z. B. im Zeitstandbereich ist diese Ausführungsform ohne besonderen Nachweis nicht geeignet.

0,40

f) beidseitig aufgeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,40

s > 3 s₁

0,45

Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s₁ keine Dopplungen aufweisen.²⁾

g) beidseitig frei aufliegende ebene Platte

Restwanddicke am Dichtungskreis oder in Nuten

s_R ≥ 0,7 s

0,40

h) einseitig eingeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

0,50

i) partiell durchgeschweißte ebene Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

Bedingungen für a:

a ≥ 0,5 s und a ≥ 1,4 s₁

D_f /D₁ ≥ 0,7

0,50

k) von außen vorgelegte ebene Platte

1. Restwanddicke am Dichtungskreis:
s_R ≥ 0,7 s

2. Weichstoffdichtung
D₁ ≤ 500 mm

1,25

l) von innen vorgelegte ebene Platte

Restwanddicke am Dichtungskreis:

s_R ≥ 0,7 s

0,45

¹⁾ Andere Querschnittsformen der Entlastungsnut können spannungsgünstiger sein und sind bei dementsprechendem Nachweis zulässig.

²⁾ Dies ist in der Regel erfüllt, wenn die Prüfungen nach den Stahl-Eisen-Lieferbedingungen DIN EN 10160 Qualitätsklasse E 3 durchgeführt wurden. Dies kann bereits bei der Bestellung vereinbart werden.

Typ der Verrohrung

Sinnbild

A)      Vollberohrte Rohrplatte
l wird über das arithmetische Mittel der Mittenabstände der außen liegenden Rohre zum Plattenmittelpunkt (l₁) zuzüglich eines halben Rohrdurchmessers ermittelt.

B)      Kreisabschnitt
Berechnung von l

Typ der Verrohrung

Sinnbild

C)      Rechteck/Bogen
Berechnung von l

D)      Kreissektor
Berechnung von l

Ausführungsform
(nur schematische Darstellung)

Voraussetzungen

Berechnungs-beiwert C

a) gekrempter ebener Boden

1. Krempenhalbmesser:

2. Bordhöhe: h ≥ 3,5s (Bedingungen aus Abschnitt 6.1.1 beachten!)

0,30

b) geschmiedeter oder gepresster ebener Boden

1. Krempenhalbmesser


jedoch nicht weniger als 8 mm.

2. Bordhöhe h ≥ s

0,35

c) beidseitig eingeschweißte Platte

Plattenwanddicke

s ≤ 3 s₁

0,35

s > 3 s₁

0,40

d) ebene Platte an einer Flanschverbindung mit durchgehender Dichtung

D₁ ≥ D_i

0,35

e) ebene Platte mit Entlastungsnut ¹⁾

s₁= ausgeführte Wanddicke des zylindrischen Teils des Bodens im Anschluss an den zylindrischen Mantel

1. Restwanddicke in der Nut:

,

jedoch nicht weniger als 5 mm

und bei D_a > 1,2 D₁    s_R ≤ 0,77 s₁

2. Nutenhalbmesser:

r ≥ 0,2 s, jedoch nicht weniger als 5 mm und

3. Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s1 keine Dopplungen aufweisen²⁾.

4. Bei besonderer Beanspruchung z. B. im Zeitstandbereich ist diese Ausführungsform ohne besonderen Nachweis nicht geeignet.

0,40

f) beidseitig aufgeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,40

s > 3 s₁

0,45

Es dürfen nur beruhigt vergossene Stähle verwendet werden. Bei der Verwendung von Blechen darf die Platte im Bereich der Schweißnaht in einer Breite von mindestens 3 s₁ keine Dopplungen aufweisen.²⁾

g) beidseitig frei aufliegende ebene Platte

Restwanddicke am Dichtungskreis oder in Nuten

s_R ≥ 0,7 s

0,40

h) einseitig eingeschweißte Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

0,50

i) partiell durchgeschweißte ebene Platte

Plattenwanddicke:

s ≤ 3 s₁

0,45

s > 3 s₁

Bedingungen für a:

a ≥ 0,5 s und a ≥ 1,4 s₁

D_f /D₁ ≥ 0,7

0,50

k) von außen vorgelegte ebene Platte

1. Restwanddicke am Dichtungskreis:
s_R ≥ 0,7 s

2. Weichstoffdichtung
D₁ ≤ 500 mm

1,25

l) von innen vorgelegte ebene Platte

Restwanddicke am Dichtungskreis:

s_R ≥ 0,7 s

0,45

¹⁾ Andere Querschnittsformen der Entlastungsnut können spannungsgünstiger sein und sind bei dementsprechendem Nachweis zulässig.

²⁾ Dies ist in der Regel erfüllt, wenn die Prüfungen nach den Stahl-Eisen-Lieferbedingungen DIN EN 10160 Qualitätsklasse E 3 durchgeführt wurden. Dies kann bereits bei der Bestellung vereinbart werden.

Ausführungsform
(nur schematische Darstellung)

Voraussetzungen

Berechnungs­beiwert C2

gekrempter ebener Boden

a) mit Einhalsung

oder

b) mit durchgestecktem Anker

1. Krempenhalbmesser:

2. Bordhöhe: h ≥ 3,5s (Bedingungen aus Abschnitt 6.5.1 beachten!)

0,25

c) beidseitig eingeschweißte Platte mit durchgestecktem Anker

Plattenwanddicke

s ≤ 3 s₁

0,30

s > 3 s₁

0,35

d) beidseitig eingeschweißte Platte

Plattenwanddicke

s ≤ 3 s₁

0,40

s > 3 s₁

0,45
