Beispiel

Beispiel – Planung einer Rektifikationsanlage

Aus: Walter Bierwerth, Tabellenbuch Chemietechnik, 11. Auflage, Verlag EUROPA-LEHRMITTEL, Europa Nr. 70717, S439 ff

Aufgabenstellung:

In einem Gemisch aus Benzol und Toluol soll durch kontinuierliche Rektifikation der Massenanteil an Benzol angereichert werden.

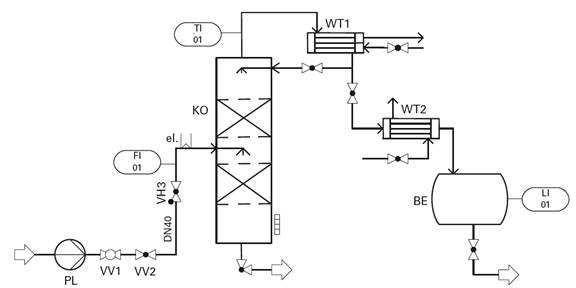

Die Anlage ist im Fließbild (Fließschema) dargestellt.

Das Gemisch (reines Zweistoffgemisch, ϑV = 20 °C) fällt mit folgender Zusammensetzung zur Trennung an:

Benzol: Massenanteil

w1 = 25 %

Toluol:

w2 = 75 %

Betriebsvorgaben:

Gewünschte Anreicherung: w1 = 0,95 (Kolonnenkopf), der Sumpfablauf soll noch maximal w1 = 0,05 Benzol enthalten.

Volumenstrom Zulauf (Feed):

qV = 80 L/min

Länge der Zuleitung (gerade Rohrleitungsstücke):

L = 15 m

Höhendifferenz Feedpumpe/Kolonneneinspeisung (geodätische Höhe):

z = 4 m

Zulauf zur Kolonne: siedend flüssig

Ablauf aus dem Kopfkondensator: siedend flüssig

Abkühlung des Destillats im Destillatkühler auf ϑ = 40 °C

Kühlwasser steht mit einer relative konstante Zulauftemperatur von ϑ = 20 °C zur Verfügung und soll beim Austritt aus der Anlage nicht wärmer als ϑ = 30 °C sein.

Die Kolonne wird bei Normaldruck betrieben.

Auszulegende Bauteile:

Kreiselpumpe (Feedpumpe): Erforderliche Pumpenleistung über Druckverlust in der Zuleitung

Gemischvorwärmer (elektrische Rohrbeheizung, induktiv): erforderliche Heizleistung?

Trennkolonne (Füllkörperkolonne): erforderliche Anzahl der theoretischen Stufen nach McCabe-Thiele

Kopfkondensator (Rohrbündel-Wärmeaustauscher): erforderliche Austauschfläche

Destillatkühler (Rohrbündel-Wärmeaustauscher): erforderliche Austauschfläche

Destillatvorlage (liegender zylindrischer Pufferbehälter mit Klöpperböden): Füllstandsdiagramm qV = f(h)

Erforderliche Armaturen und sonstige Rohrleitungsteile in der Feedleitung:

2 Bögen (Krümmer) 90°, R/d = 4

1 Durchgangsventil (DIN-Ventil)

1 Absperrhahn (Kugelhahn), 50 % geöffnet

1 Rückschlagventil

1 Wirbelzähler

Teilberechnungen mit KOND

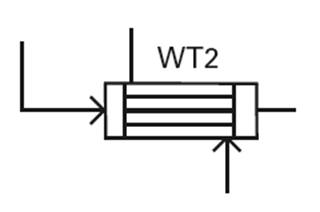

Bestimmung der erforderlichen Austauschfläche des Destillatkühlers

Der Destillatkühler wird so berechnet, dass bei Sperrung des Rücklaufs in die Kolonne der komplette (maximale) Massenstrom an Kopfprodukt gekühlt werden kann.

Kühlwassereintritt: ϑW1 = 20 °C

Kühlwasseraustritt: ϑW2 = 30 °C

Bezugstemperatur für die spezifische Wärmekapazität des Kühlwassers:

ϑWB = (20 °C + 30 °C)/2 = 25 °C

Spezifische Wärmekapazität (linear interpoliert nach Tabelle Innendeckel hinten):

cW = 4179 J/(kg · K)

Erforderlicher Wärmestrom (S. 238):

Φ = qmD · cD · (ϑbD – ϑD2) = 0,258 kg/s · 1740 J/(kg · K) · (80,3 – 40) °C = 18091 W

K-Wert nach Tabelle (S. 235): K = 600 W/(m² · K)

Mittlere logarithmische Temperaturdifferenz (S. 237):

Erforderliche Austauschfläche (S. 239):
