Das Zusatzmodul W-CAD

Für die Angebotserstellung, als Grundlage für die Arbeitsvorbereitung oder zur Kontrolle der eigenen Berechnung ist es oftmals erforderlich, eine grob maßstäbliche Zeichnung zu erstellen, die alle wesentlichen Abmaße enthält und die Art der Konstruktion berücksichtigt.

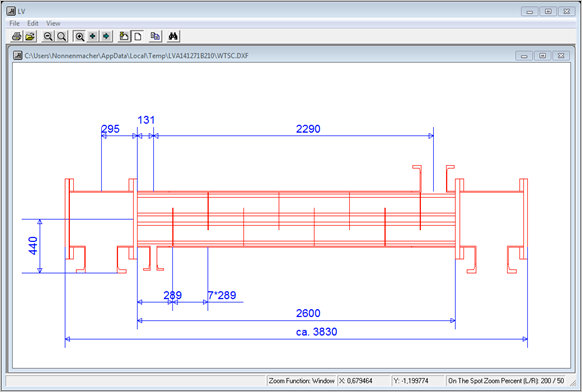

Das Modul W-CAD erstellt auf der Basis der Berechnungsdaten der Programme WTS / KOND / VERD eine grob maßstäbliche Zeichnung. DIN-Flanschkataloge sind hinterlegt, so dass auch die Flanschdarstellung maßgerecht erfolgt. Die Daten werden in einer DXF-Datei abgespeichert und können mit CAD-Programmen weiterverarbeitet werden.

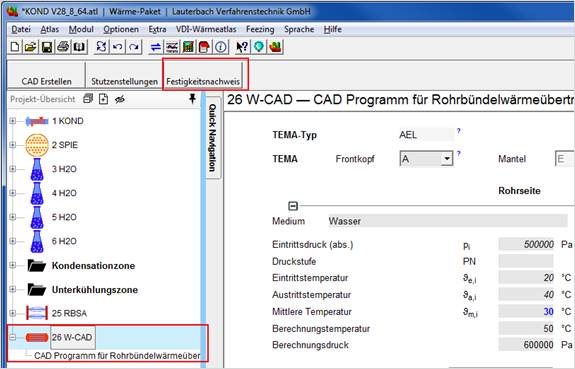

Das Modul W-CAD versteht sich als Zusatz zu den Programmen WTS / KOND / VERD. Es sollte daher zunächst ein Wärmeübertrager mit dem jeweiligen Programm berechnet werden. Beim Wechsel in das Modul W-CAD werden die Daten selbsttätig übernommen.

Wurde kein Wärmeübertrager berechnet, können die entsprechenden Daten auch von Hand nachgetragen werden. Zu ergänzen ist auf jeden Fall die Tauscher-Bauart nach TEMA (verwenden Sie die Option Grafik bzw. die Funktionstaste F3) und die erforderlichen Rohrplattendicke.

Werden für die Stutzen Flanschanschlüsse eingegeben, so werden die Stutzen mit den entsprechenden Normflanschen versehen. Da auf den hinterlegten Flanschkatalog zurückgegriffen wird, empfiehlt es sich eine entsprechende Druckstufe (Berechnungsdruck) zu wählen.

Das Modul W-CAD ist zugleich auch die Schnittstelle zu den LV Festigkeitsmodulen.

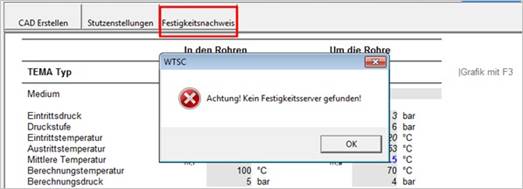

Ist kein Festigkeitsprogramm von LV installiert, wird die Meldung "Achtung! Kein Festigkeitsserver gefunden!" eingeblendet.

Installieren Sie LV Festigkeit und starten Sie diese einmal per Doppelklick.

WICHTIG:

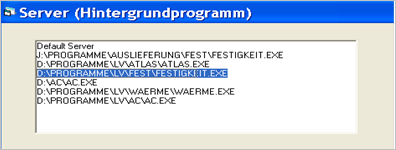

Wechseln Sie mit dem Datei-Explorer in das Programmverzeichnis des Festigkeitsprogrammes und führen Sie die Datei "AD_CAD_prj.exe" per Doppelklick aus und wählen Sie dort den Festigkeitsserver!

Schließen Sie dann das Programm

Danach können Sie über den Button "Festigkeitsnachweis" im Modul W-CAD die Festigkeitsberechnung des thermisch ausgelegten Wärmeübertragers starten.
