FAQ

Frage

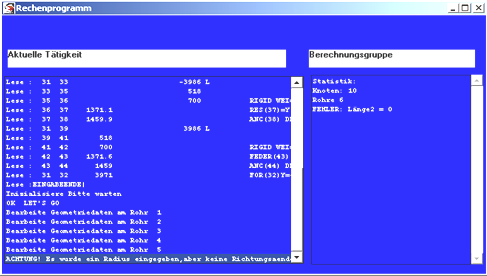

Obwohl die Berechnung nach der Eingabe gestartet wurde, erscheinen in der Ergebnismappe nur leere Tabellen.

Antwort

Die Berechnung konnte nicht sinnvoll durchgeführt werden, da ein Eingabefehler vorliegt.

Frage

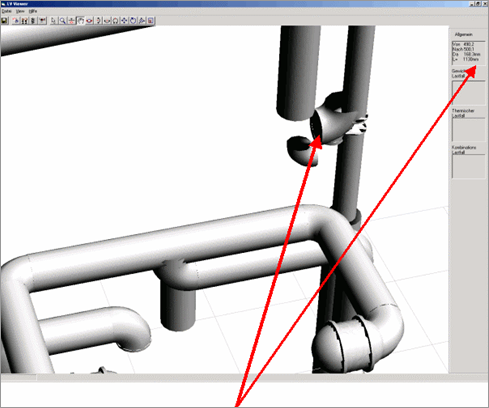

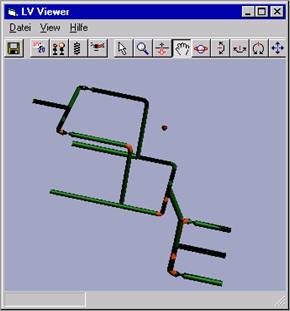

Wie werden die Spannungen grafisch dargestellt?

Antwort

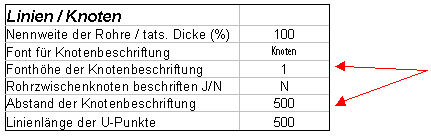

Die farbliche Darstellung kann bei der Ausgabe von AutoCad DXF Grafiken vom Anwender selbst gesteuert werden (Projektmappe). Die Grafikkarte sollte OpenGl fähig sein.  Bei der Ausgabe von OpenGl Grafiken werden nur 3 Farbstufen angezeigt:

             Überspannungen: Rot
             Spannungen zw. 90 und 100% der zul. Spannung: kupferfarben
             alle anderen Spannungen:   grün

Frage

Wie können axial verschiebliche Muffen berücksichtigt werden?

Antwort

Muffenverbindung:  Die zusätzlichen Axialkräfte berücksichtigen Sie mit dem Schlüsselwort FOR.  (Schaltfläche Kraft).

Um die Reibung der Muffe selbst zu berücksichtigen (Reibfeder) ist es am sinnvollsten, diese Muffe mit der entsprechenden axialen Flexibilität  (Reibfeder) als Kompensator zu betrachten incl. den axialen Zusatzkräften.

Frage

    Wie kann ich das Koordinatensystem wechseln?

Antwort

In der Projektmappe oder über den Menupunkt „Koordinatensystem“ können die Einstellungen vorgenommen werden.

Im Programm Pipe erfolgen die Eingaben in einem kartesischen oder zylindrischen Koordinatensystem. Im zylindrischen Koordinatensystem benötigt man dann nur die Rohrlänge in der Ebene und den Richtungswinkel (ggf. die Höhenänderung).

Sie können die Koordinatenrichtung drehen, indem Sie die angezeigte Richtung mit z.B. –X   bezeichnen.

Die Überschriften der Spalten sind für die Eingabe bindend.

Frage

Es soll ein Flanschnachweis nach der DIN EN 1591 mit den lokalen Momenten und Kräften erfolgen. Dazu wurde das Schlüsselwort Flansch verwendet. Es gibt jedoch keine Berechnung.

Antwort

Es muss das LV Programmpaket Festigkeit installiert sein. Pipe ruft das Modul 1591 aus diesem Programm auf und übergibt die entsprechenden Werte.

  Das Modul 1591 muss freigeschaltet sein (erworben oder FEEZING)

Frage

Pipe erstellt für alle Rohre eine Koordinatentabelle. Dabei wird für den ersten Knoten immer der Ursprung des Koordinatensystems (0,0,0)  angenommen. Es soll aber ein Rohrleitungssystem (Fortführung eines bestehenden Systems) an einem definierten Punkt gestartet werden.

Antwort

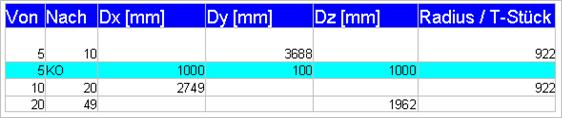

Verwenden Sie das Schlüsselwort  KO

Das Schlüsselwort muss in der  zweiten Zeile gesetzt werden, wenn die wesentlichen Rohrleitungspunkte bekannt sind. In der Spalte VON wird die entsprechende Knotennummer erwartet.

Frage

Wie verfahre ich bei einem Lagerspiel mit Reibung?

Antwort

Ein  Lagerspiel mit Reibung ist ein undefinierter Zustand. In einem Lager mit Spiel und Reibung passiert folgendes:

Die Temperatur (allg. Belastung) steigt. Die Leitung bewegt sich im reibungsfreien Zustand.  Im Reibungsfall  wird die Bewegung unterdrückt, bis die internen Kräfte größer werden als die Haftreibkraft.

In diesem Falle bewegt sich die Rohrleitung um den Betrag, bis die Internen Kräfte wieder kleiner oder gleich der Gleitreibungskraft  sind.

Die Internen Kräfte und damit die Lagerkräfte führen eine Sägezahnfunktion aus.

Diese Sägezahnfunktion hat keinen definierten Schnittpunkt mit der Bewegung – Kraft Linie der Leitung in einem Lager mit Spiel.  Es können je nach Lage der  Kurven bis zu 2 Schnittpunkte = Lösungen existieren.

Es ist daher im Falle Reibung und Lagerspiel  vom Anwender zu entscheiden, ob er mit geschlossenen Lagern oder mit offenen Lagern rechnet. Es sind dies auf jeden Fall 2 Lastfälle.

Frage

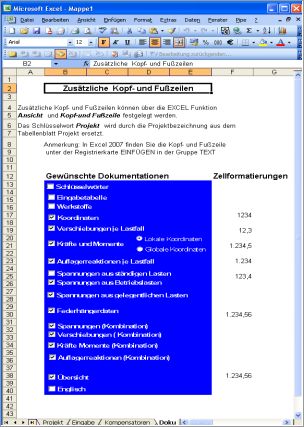

  Wie kann ich für meine Dokumentation die Kopf- und Fußzeile anpassen?

Antwort

Kopf und Fußzeile können nach eigenen Vorstellungen gestaltet werden.

Wählen Sie hierzu im Projektordner die Tabelle Doku. Dort finden Sie auch weitere Anleitungen.

Achtung: Excel kann in der Kopf- Fußzeile keine Grafiken einbinden.  Die Verwendung von Kopf- und Fußzeilen kann die Verarbeitungs-geschwindigkeit von Excel drastisch verlangsamen.

Um die gesamte Mappe zu drucken, wählen Sie die entsprechende Excel Option

Doku Tabelle

Frage

Was ist ein Festlager? Warum erhalte ich unterschiedliche Ergebnisse bei Eingabe eines Festlagers mit dem Schlüsselwort RES (Restraint)

Antwort

Ein Festlager ist ein Anker. An einem Anker werden alle Kräfte und alle Momente abgeleitet.

Ein Rotationsstop und ein Bewegungsstop - mit jeweils allen 3 Freiheits-graden blockiert-  sind einem Anker gleichzusetzen.

RES(45)=X,-Y,Z GAPX=10

RES(50)=X,Z

ANC(80)

80

G

914,7

-469,3

79,87

139,8

-103,6

6,811

T

-1549

2638

-308,3

503,9

-966,4

-520,4

Wind

3890

-3036

-995,1

-1530

1013

326,5

Eingabe mit Stops
RES(45)=X,-Y,Z GAPX=10

RES(50)=X,Z

RES(80)=X,Y,Z

ROT(80)=X,Y,Z

80

G

914,7

-469,3

79,87

139,8

-103,6

6,811

T

-1549

2638

-308,3

503,9

-966,4

-520,4

Wind

3890

-3036

-995,1

-1530

1013

326,5

Frage

Warum erhalte ich bei einer zwischen zwei Festpunkten eingespannten Rohrleitung keine Spannungen im thermischen Lastfall?

Antwort

Man kann eine gewichts- und drucklose Rohrleitung, eingespannt zwischen zwei Festpunkten durch reines Erwärmen nicht zerstören. Sie wird irgendwann schmelzen, aber nicht zerstört werden.

Dies sind die typischen sekundären Spannungen.

In die thermischen Spannungen gehen nur die Biegemomente aus der behinderten Dehnung ein.

Beachten Sie die Gleichung 13A im Abschnitt 104.8.3 (B31)

Frage

Wie kann man in PIPE druckentlastete Axialkompensatoren modellieren?

Antwort

Bei druckentlasteten Kompensatoren entfällt die Angabe der Axialkräfte. Das Schlüsselwort FLFO kann entfallen.

Das Schlüsselwort kann auch entfallen, wenn der Kompensator gegen ein „Auseinanderfliegen“ durch Zugstangen gesichert ist.

Frage

Warum kann man nicht gleichzeitig das Schlüsselwort GAP und Reibung verwenden?

Antwort

Eine gleichzeitige Verwendung von nichtlinearen Lagern (GAP) und Reibung (nichtlineare Feder) ist nicht möglich.

In einem Lagerspiel ist die Bewegung innerhalb des Gaps wieder durch eine Reibung nichtlinear. Man könnte hier mathematische Lösungen (konservativ) suchen, die Frage bliebe aber, ob dies noch der Wirklichkeit entspricht.

Frage

Was muss man eingeben, um Bögen der Bauart 2 zu berechnen?

Antwort

Für Bögen der Bauart 3 und 5 existieren verkürzte Eingaben.

Bauart 3 = s, Bauart 5 = l

Für alle anderen Bögen muss der Radius in mm eingegeben werden.

Frage

Beim Laden von xls-Dateien aus der PIPE I Version bekomme ich eine Fehlermeldung.

Antwort

LV PIPE II  ist ein Excel AddIn.

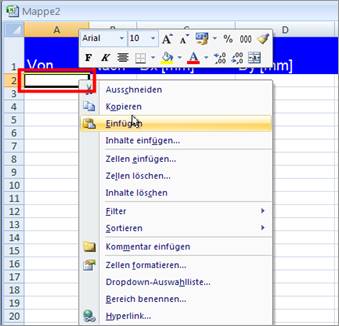

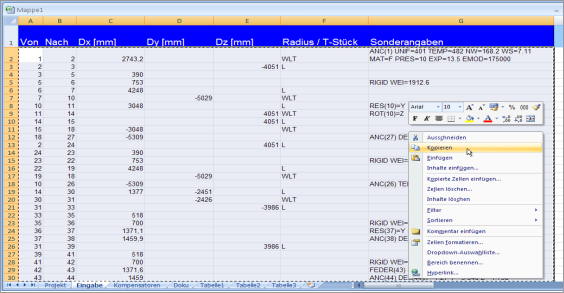

Kopieren Sie aus dem alten EXCEL Sheet die Eingabezeilen (alles nach der ersten Zeile) und fügen Sie diese Zellen in das neue LV PIPE II Eingabesheet nach der ersten Zeile ein.

Frage

Wie bilde ich Lastfallkombinationen bei nicht linearen Lagern?

Antwort

Wird ein Lagerspiel in einem Lager verwendet, so stellt der Kombinationslastfall von thermischen Lastfall  und  Gewichtslastfall nicht zwanghaft die Summe der Einzellasten dar.

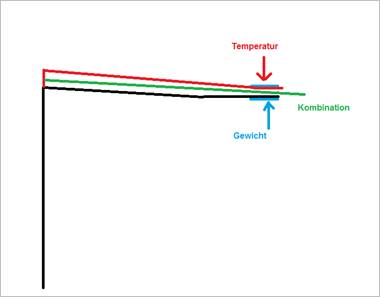

Beispiel:

Im Gewichtslastfall wird in dem Beispiel eine Last im Lager in positiver Gewichtrichtung aufgenommen. Im thermischen Lastfall wird das Lager durch eine Kraft in negativer Gewichtsrichtung belastet. In der Kombination hebt die Leitung ab, erreicht aber nicht den Anschlag der Lagerspielbegrenzung. In diesem Falle ist keine Lagerlast in Gewichtsrichtung vorhanden. Die Summe der Lagerkräfte aus Gewicht- und Temperaturlast ist aber von Null verschieden.

Zwischenlösungen sind ebenso möglich.

Frage

Warum werden die von mir definierten Lastfallkombinationen nicht berechnet?

Antwort

Falls ein Kombinationslastfall  nicht berechnet wird, liegt es wahrscheinlich daran, dass in der Rechenvorschrift die beteiligten Lastfälle nicht in Hochkomma (') eingeschlossen sind. Siehe Lastfälle/Lastfallkombinationen

Excel 2007 und 2010  haben hier einen Fehler indem sie nach der Eingabe das erste Hochkomma wieder entfernen.
